Lineær styring GN1490 av rustfritt stål, med kamruller

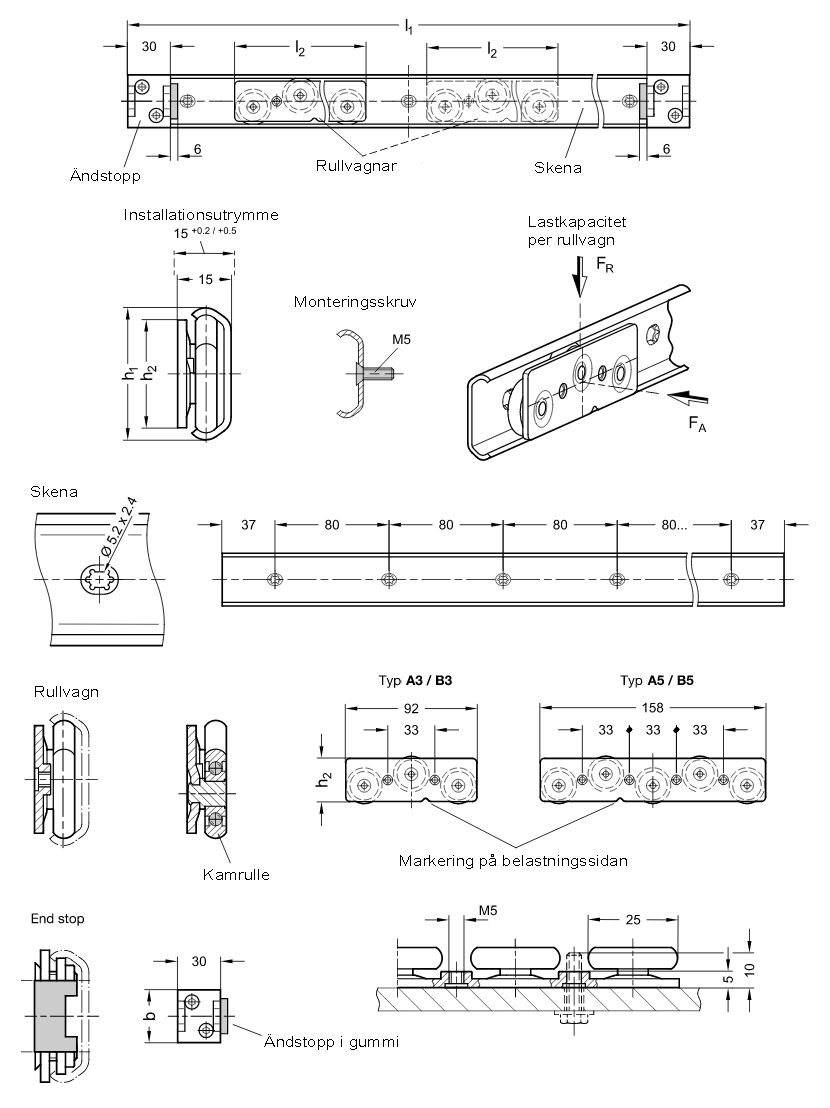

Den lineære styringen består av en guideskinne, med eller uten endestopper, og én eller to rullevogner. Den lineære styringen kan installeres på enten venstre eller høyre side av anordningen. Ved installasjon må den siden som skal belastes, vende riktig vei (se markeringsspor). Smøre- og vedlikeholdsanvisningene nedenfor må følges. For at de angitte maksbelastningene skal gjelde, må alle monteringshull brukes. Delene leveres umontert.

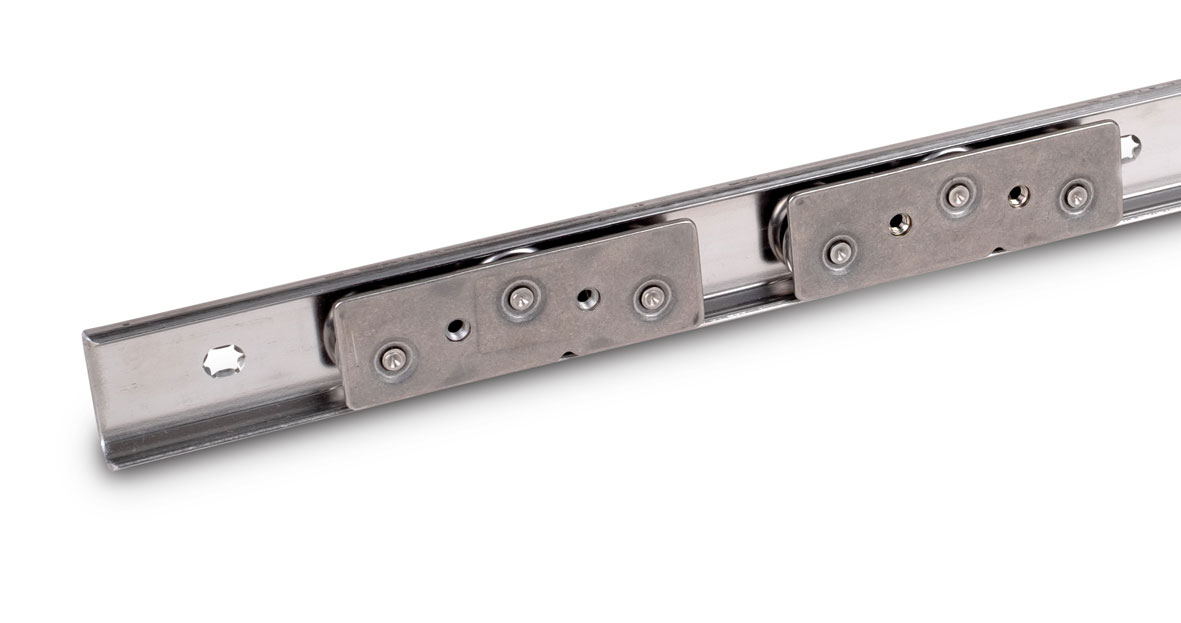

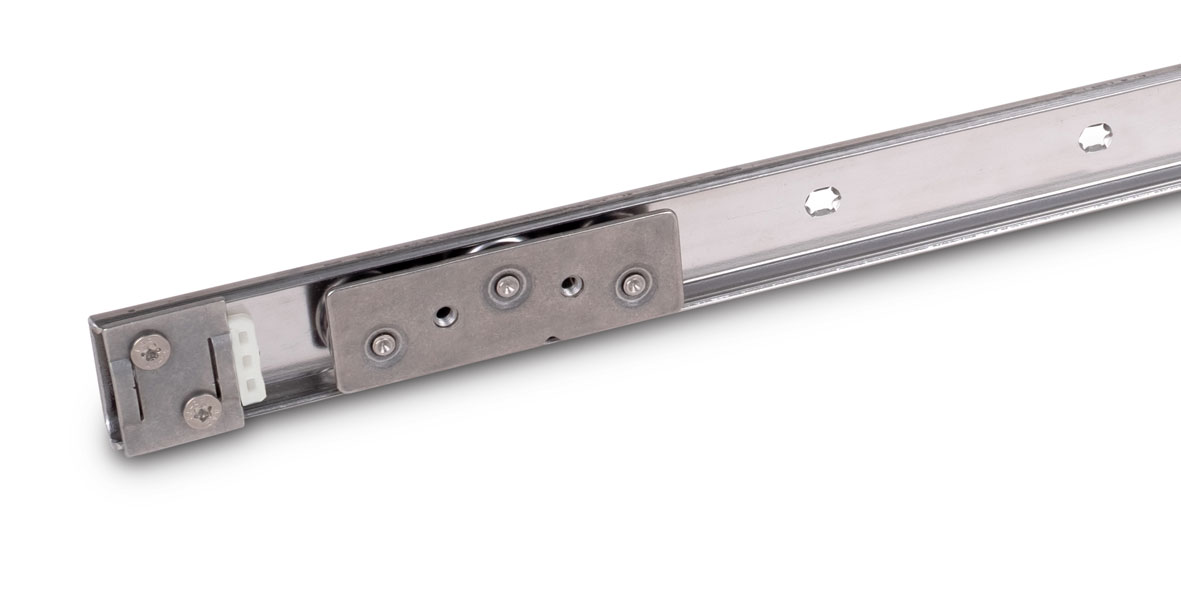

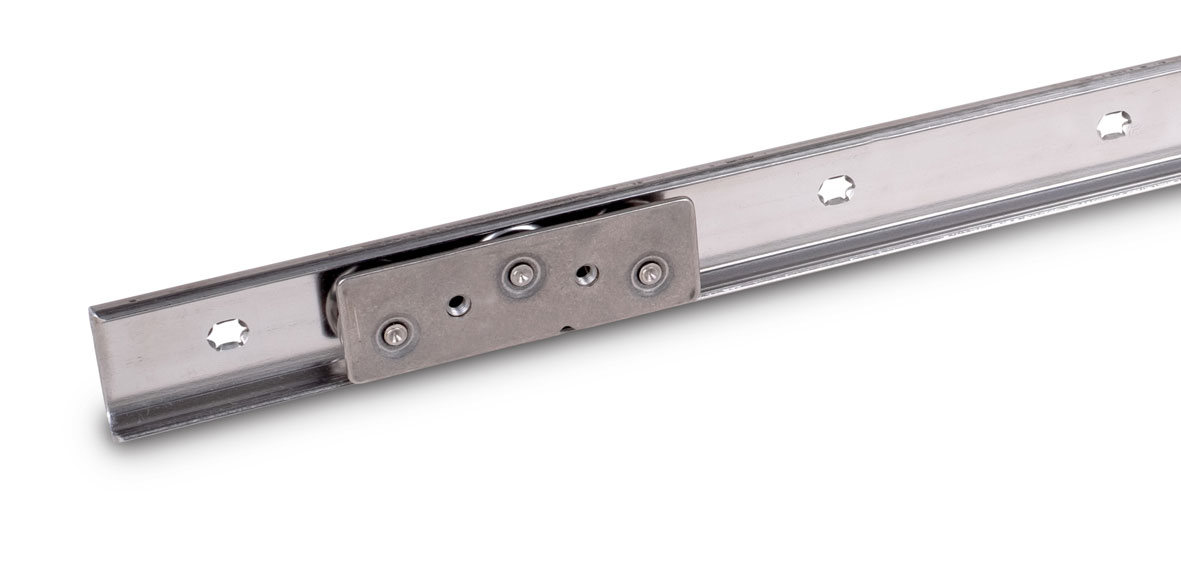

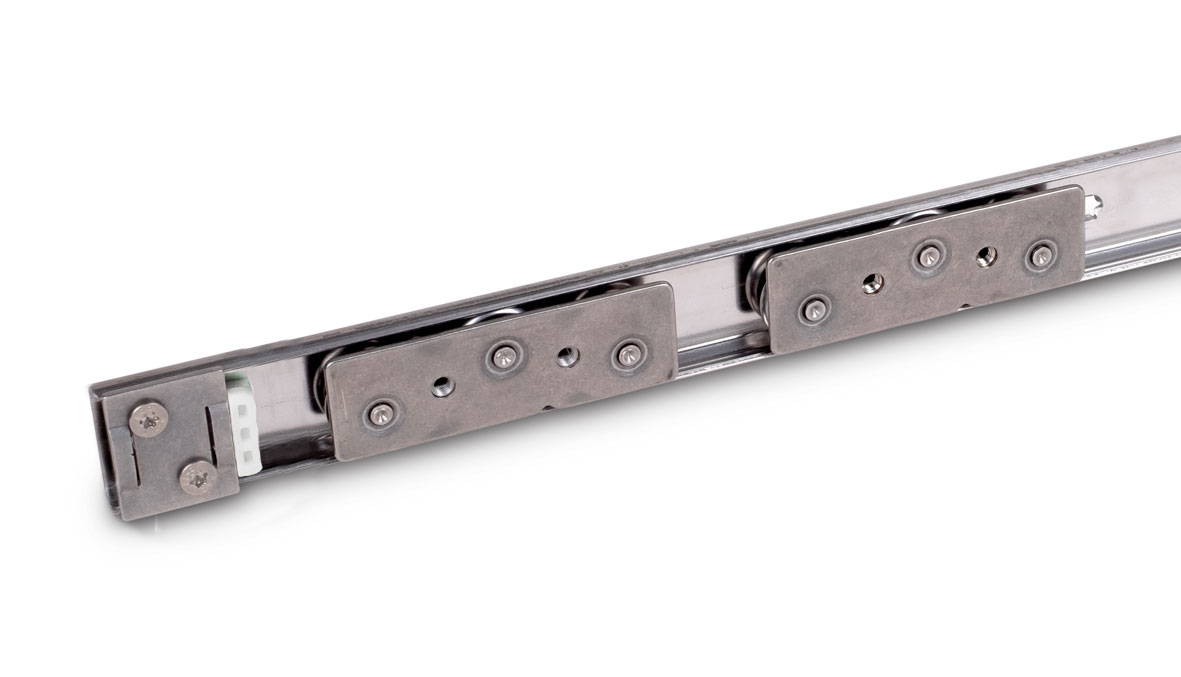

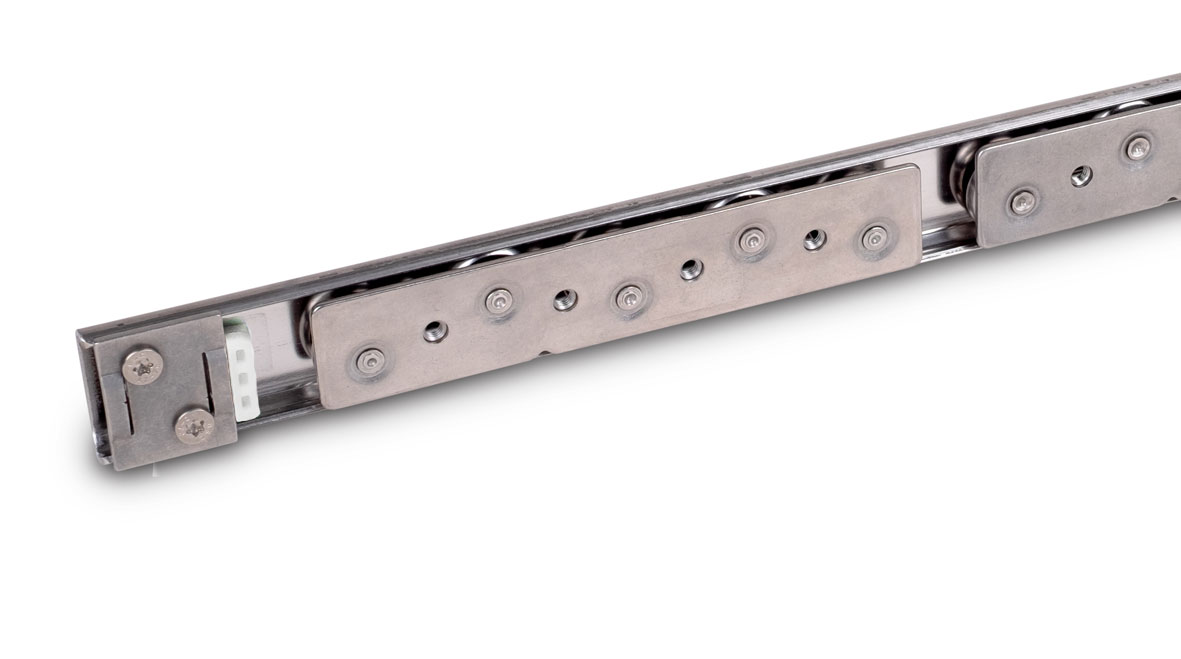

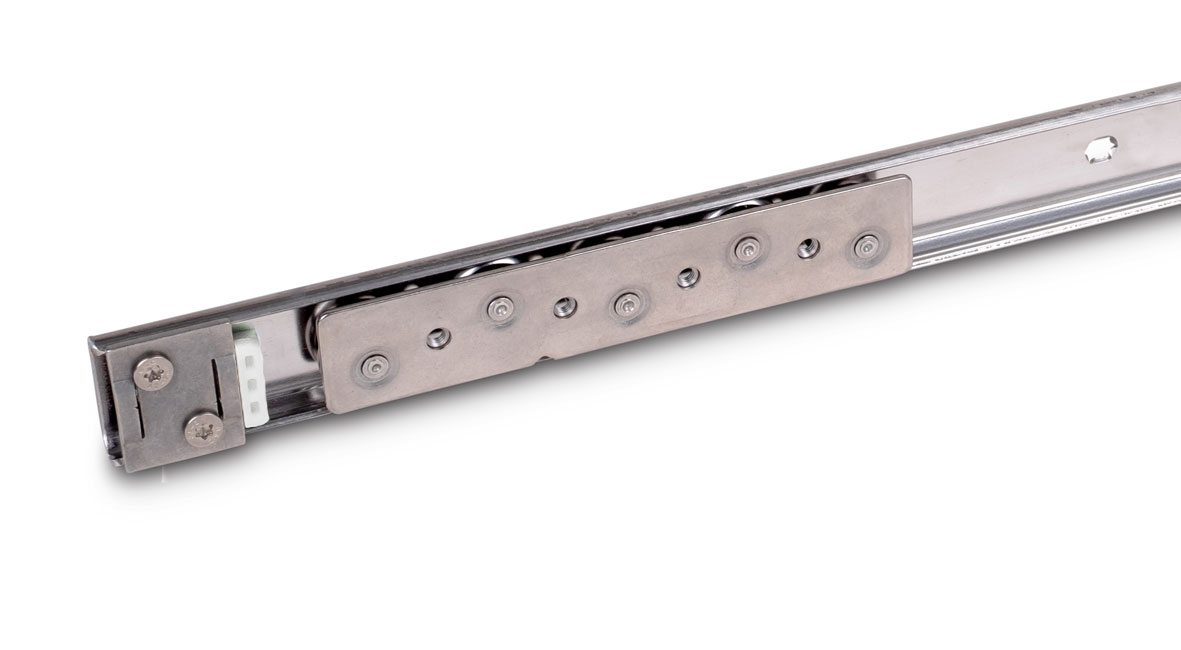

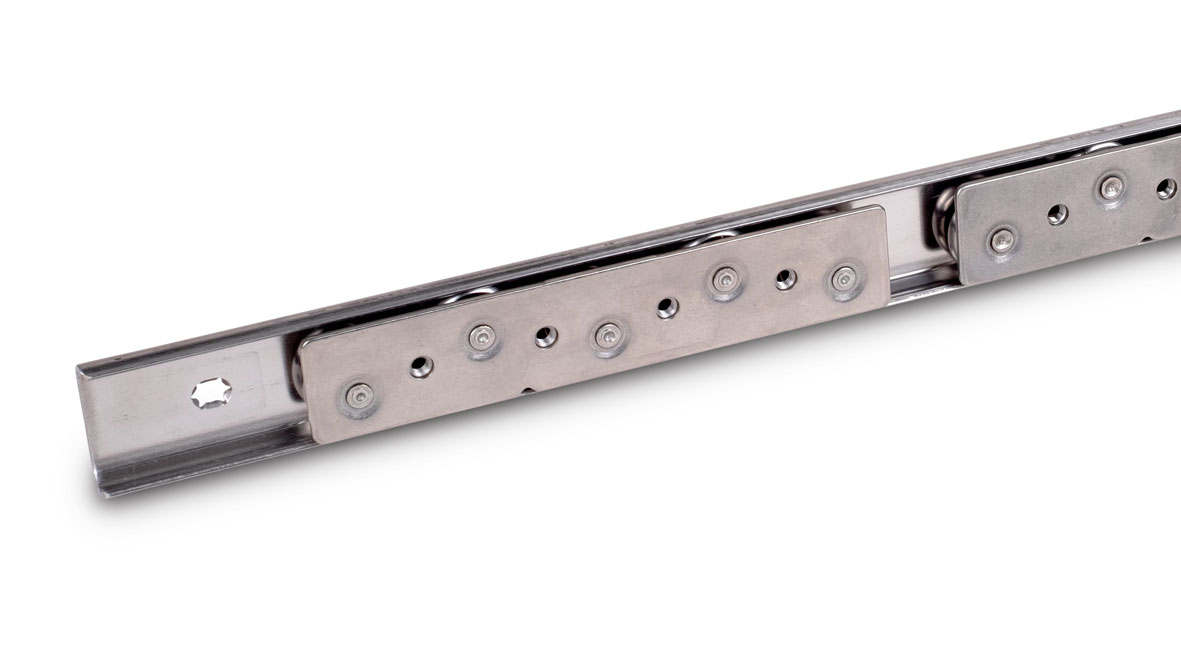

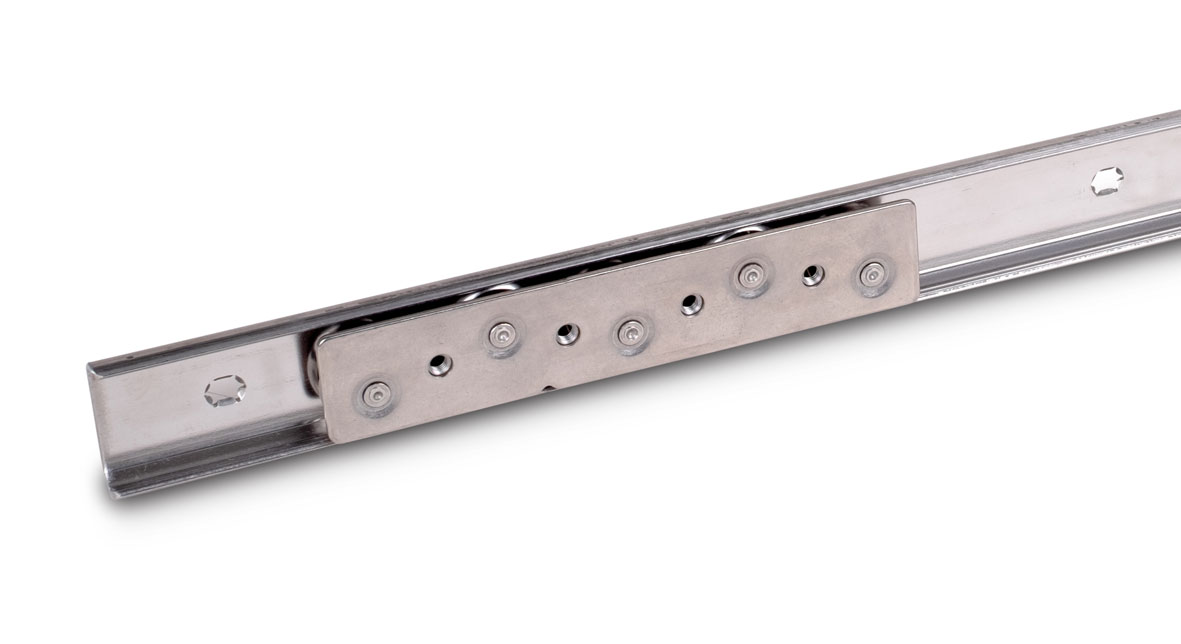

Type A3: én rullevogn med tre kamruller. Type A5: én rullevogn med fem kamruller. Type B3: to rullevogner med tre kamruller hver. Type B5: to rullevogner med fem kamruller hver.

0: uten endestopp. 1: med én endestopp. 2: med to endestopp.

Skinne av rustfritt stål (AISI 430). Rullevogn av rustfritt stål (AISI 304). Tett kulelager (2RS) av rustfritt stål (AISI 440C). Endestopp av rustfritt stål (AISI 304) med gummi av TPU, hardhet ≈80 Shore A. Arbeidstemperatur –20 til +100 °C.

Følgende smøre- og vedlikeholdsanvisninger må følges: Overflatene på skinnene må smøres med rullelagerfett før de tas i bruk. Mulige smøremidler inkluderer Cassida Grease GTX 2, Shell Gadus S2 V220 og Alvania EP 1 eller Klüberplex BE 31-222. I næringsmiddel- eller legemiddelapplikasjoner må det brukes smøremiddel som oppfyller FDAs H1-klassifisering eller høyere, ved behov. Smørefettet bør fordeles jevnt over hele skinnens lengde ved hjelp av en pensel. Etter 50 000 sykluser bør skinnen rengjøres med en ren klut og smøres på nytt. Hvis det er fare for smuss, bør vedlikeholdsintervallene forkortes. Men i prinsippet bør smuss unngås så langt som mulig ved å bruke egnet beskyttelse eller plassere lineærstyringssystemet på et optimalt sted.

Bestillingseksempel: GN1490-29-1434-B5-2-NI
