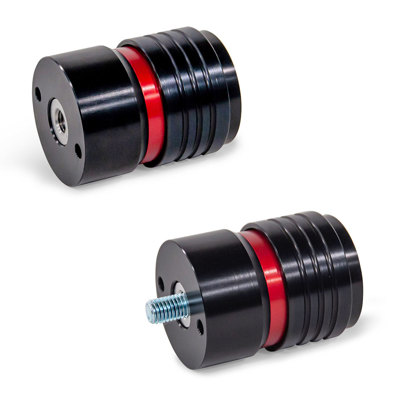

Hurtigkobling av eloksert aluminium

Hurtigkobling GN1050 av eloksert aluminium

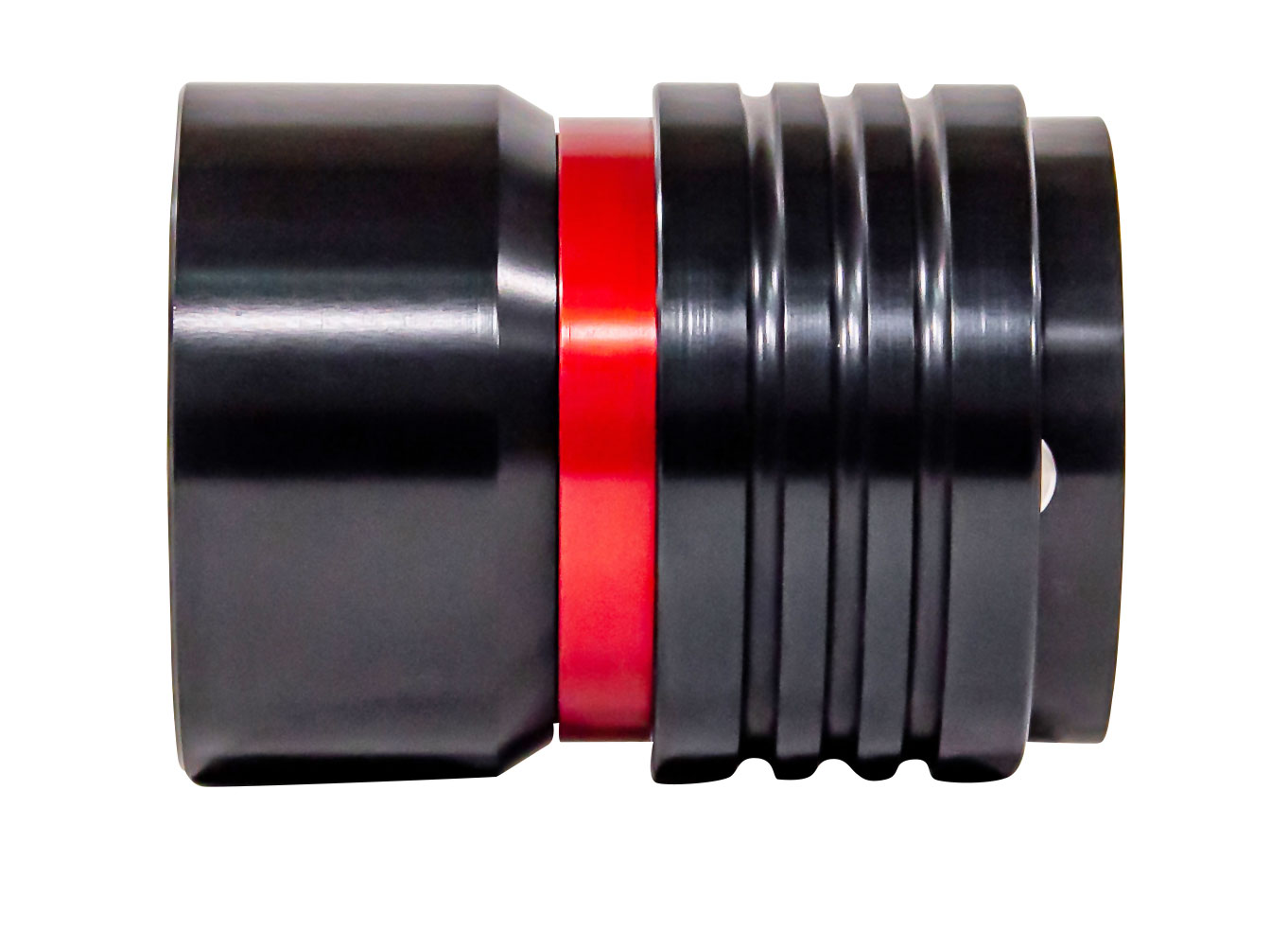

Hurtigkobling av eloksert aluminium, for verktøyfri tilkobling av komponenter. Låsemekanisme av herdet, galvanisert stål. Festehylse av herdet, rustfritt stål (AISI 431). Skrue (type A): DIN7984, holdbarhetsklasse 8.8. Øvrige skruer av galvanisert stål. Øvrige komponenter av rustfritt stål. Arbeidstemperatur: –30 til +120 °C.

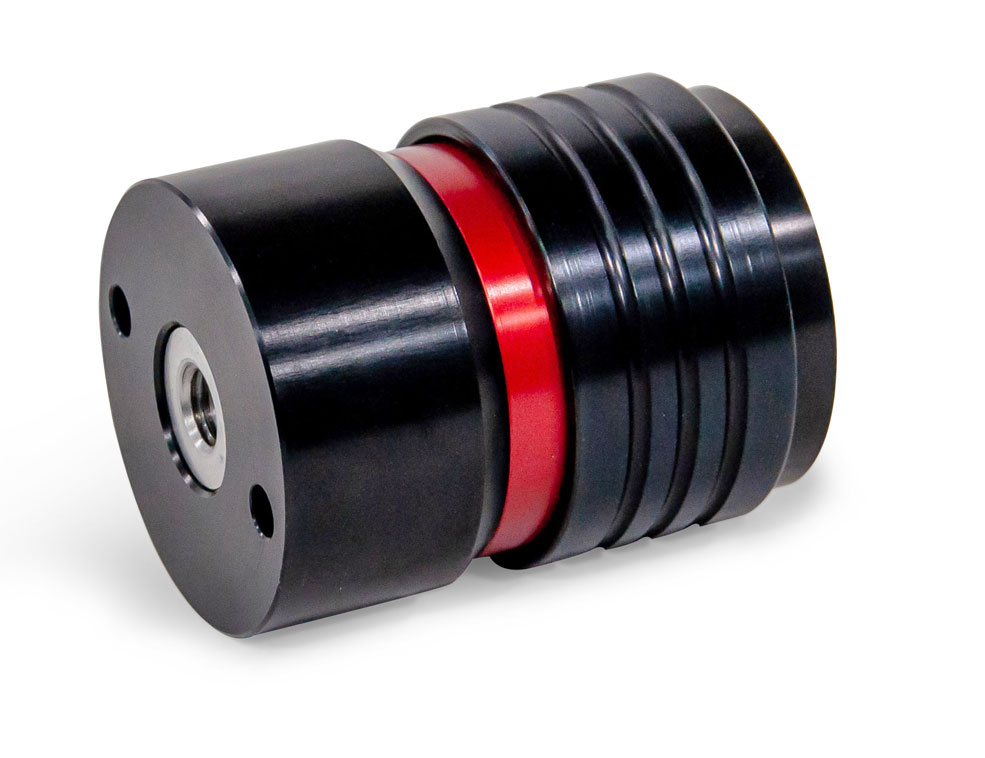

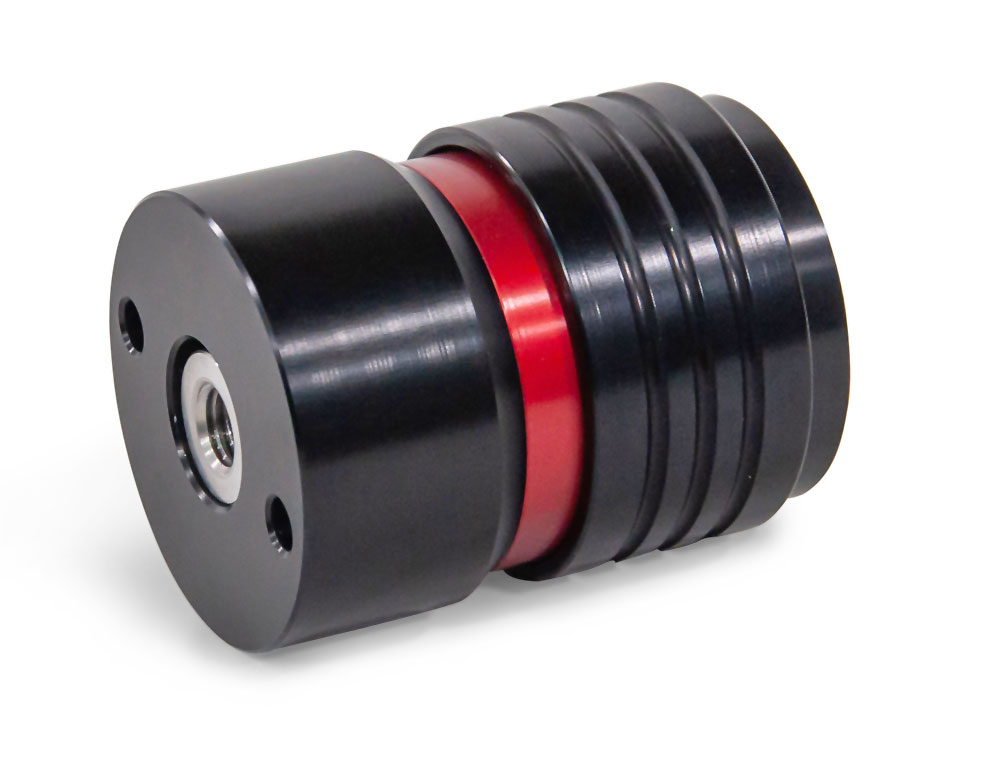

Type A: utvendig gjenge. Type I: innvendig gjenge.

F: fast lager. L: flytende/bevegelig lager.

Bestillingseksempel: GN1050-2N-M12-A-F-ASS

Relaterte produkter

GN1050.1
GN1050.2

CAD-filer

Snabbkoppling i eloxerad aluminium
Storlekd2d1d3 ±0,03GN1050.1 ±0,03d4 H7l1l2mt1 min.t2x +0,05z ±0,1
2NM 105318,518,25670,1154018100,750,4
2NM 125318,518,25670,1204018100,750,4
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN1050-2N-M10-A-F-ASSHurtigkobling2 204,00 kr2 755,00 krKontakt oss for å bestille
GN1050-2N-M10-A-L-ASSHurtigkobling2 204,00 kr2 755,00 krKontakt oss for å bestille
GN1050-2N-M10-I-F-ASSHurtigkobling2 204,00 kr2 755,00 krKontakt oss for å bestille
GN1050-2N-M10-I-L-ASSHurtigkobling2 204,00 kr2 755,00 krKontakt oss for å bestille
GN1050-2N-M12-A-F-ASSHurtigkobling2 204,00 kr2 755,00 krKontakt oss for å bestille
GN1050-2N-M12-A-L-ASSHurtigkobling2 204,00 kr2 755,00 krKontakt oss for å bestille
GN1050-2N-M12-I-F-ASSHurtigkobling2 204,00 kr2 755,00 krKontakt oss for å bestille
GN1050-2N-M12-I-L-ASSHurtigkobling2 204,00 kr2 755,00 krKontakt oss for å bestille

Rull sideveis for flere kolonner
