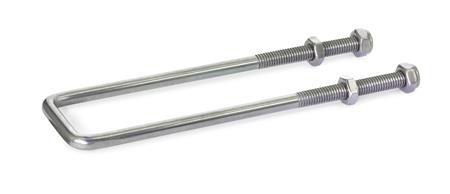

Bøyle av galvanisert eller rustfritt stål – fotografi

Bøyle GN951.1 av galvanisert eller rustfritt stål

Bøyle av galvanisert eller rustfritt stål. For bruk sammen med lukkespenner GN851, GN851.1, GN851.2 eller GN851.3.

Bestillingseksempel: GN951.1-M8-38-127-ST

Relaterte produkter

CAD-filer

STEP (*.step)

Bygel GN951.1 i förzinkat eller rostfritt stål

d1	b	l1	d2	l3	Storlek	GN 851 / GN 851.3	w2	Storlek	GN 851.1 / GN 851.2	w2
						r vid w2 = 0			r vid w2 = 0
M 4	21	56	3.4	27.5	160	35	11
M 4	21	70	3.4	28.5	160	48	12	160	52	10
M 4	21	103	3.4	30	160	80	14	160	82	14
M 4	21	153	3.4	35	160	125	19	160	127	19
M 4	21	203	3.4	35	160	175	19	160	177	19
M 6	32	78	5.2	33	320	54	13
M 6	32	110	5.2	44	320	75	24	320	78	21
M 6	32	130	5.2	45	320	94	25	320	94	25
M 6	32	155	5.2	45	320	119	25	320	119	25
M 6	32	205	5.2	45	320	169	25	320	169	25
M 8	38	111	7.2	52	700	70	26
M 8	38	127	7.2	60	700	78	34
M 8	38	143	7.2	56	700	102	30	700	102	25
M 8	38	157	7.2	60	700	108	34	700	108	34
M 8	38	207	7.2	60	700	158	34	700	158	34

Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
GN951.1-M4-21-103-NI	U-bøyle	142,50 kr	178,13 kr		Kontakt oss for å bestille
GN951.1-M4-21-103-ST	U-bøyle	67,80 kr	84,75 kr		Kontakt oss for å bestille
GN951.1-M4-21-153-NI	U-bøyle	155,50 kr	194,38 kr		Kontakt oss for å bestille
GN951.1-M4-21-153-ST	U-bøyle	72,20 kr	90,25 kr		Kontakt oss for å bestille
GN951.1-M4-21-203-NI	U-bøyle	168,50 kr	210,63 kr		Kontakt oss for å bestille
GN951.1-M4-21-203-ST	U-bøyle	72,70 kr	90,88 kr		Kontakt oss for å bestille
GN951.1-M4-21-56-NI	U-bøyle	47,30 kr	59,13 kr		Kontakt oss for å bestille
GN951.1-M4-21-56-ST	U-bøyle	17,40 kr	21,75 kr		Kontakt oss for å bestille
GN951.1-M4-21-70-NI	U-bøyle	88,00 kr	110,00 kr		Kontakt oss for å bestille
GN951.1-M4-21-70-ST	U-bøyle	25,10 kr	31,38 kr		Kontakt oss for å bestille
GN951.1-M6-32-110-NI	U-bøyle	110,50 kr	138,13 kr		Kontakt oss for å bestille
GN951.1-M6-32-110-ST	U-bøyle	30,30 kr	37,88 kr		Kontakt oss for å bestille
GN951.1-M6-32-130-NI	U-bøyle	153,00 kr	191,25 kr		Kontakt oss for å bestille
GN951.1-M6-32-130-ST	U-bøyle	80,60 kr	100,75 kr		Kontakt oss for å bestille
GN951.1-M6-32-155-NI	U-bøyle	164,50 kr	205,63 kr		Kontakt oss for å bestille
GN951.1-M6-32-155-ST	U-bøyle	82,80 kr	103,50 kr		Kontakt oss for å bestille
GN951.1-M6-32-205-NI	U-bøyle	185,00 kr	231,25 kr		Kontakt oss for å bestille
GN951.1-M6-32-205-ST	U-bøyle	90,60 kr	113,25 kr		Kontakt oss for å bestille
GN951.1-M6-32-78-NI	U-bøyle	72,20 kr	90,25 kr		Kontakt oss for å bestille
GN951.1-M6-32-78-ST	U-bøyle	20,30 kr	25,38 kr		Kontakt oss for å bestille
GN951.1-M8-38-111-NI	U-bøyle	151,00 kr	188,75 kr		Kontakt oss for å bestille
GN951.1-M8-38-111-ST	U-bøyle	42,50 kr	53,13 kr		Kontakt oss for å bestille
GN951.1-M8-38-127-NI	U-bøyle	218,00 kr	272,50 kr		Kontakt oss for å bestille
GN951.1-M8-38-127-ST	U-bøyle	105,50 kr	131,88 kr		Kontakt oss for å bestille
GN951.1-M8-38-143-NI	U-bøyle	179,00 kr	223,75 kr		Kontakt oss for å bestille
GN951.1-M8-38-143-ST	U-bøyle	62,70 kr	78,38 kr		Kontakt oss for å bestille
GN951.1-M8-38-157-NI	U-bøyle	240,00 kr	300,00 kr		Kontakt oss for å bestille
GN951.1-M8-38-157-ST	U-bøyle	113,00 kr	141,25 kr		Kontakt oss for å bestille
GN951.1-M8-38-207-NI	U-bøyle	275,00 kr	343,75 kr		Kontakt oss for å bestille
GN951.1-M8-38-207-ST	U-bøyle	125,50 kr	156,88 kr		Kontakt oss for å bestille

Rull sideveis for flere kolonner
