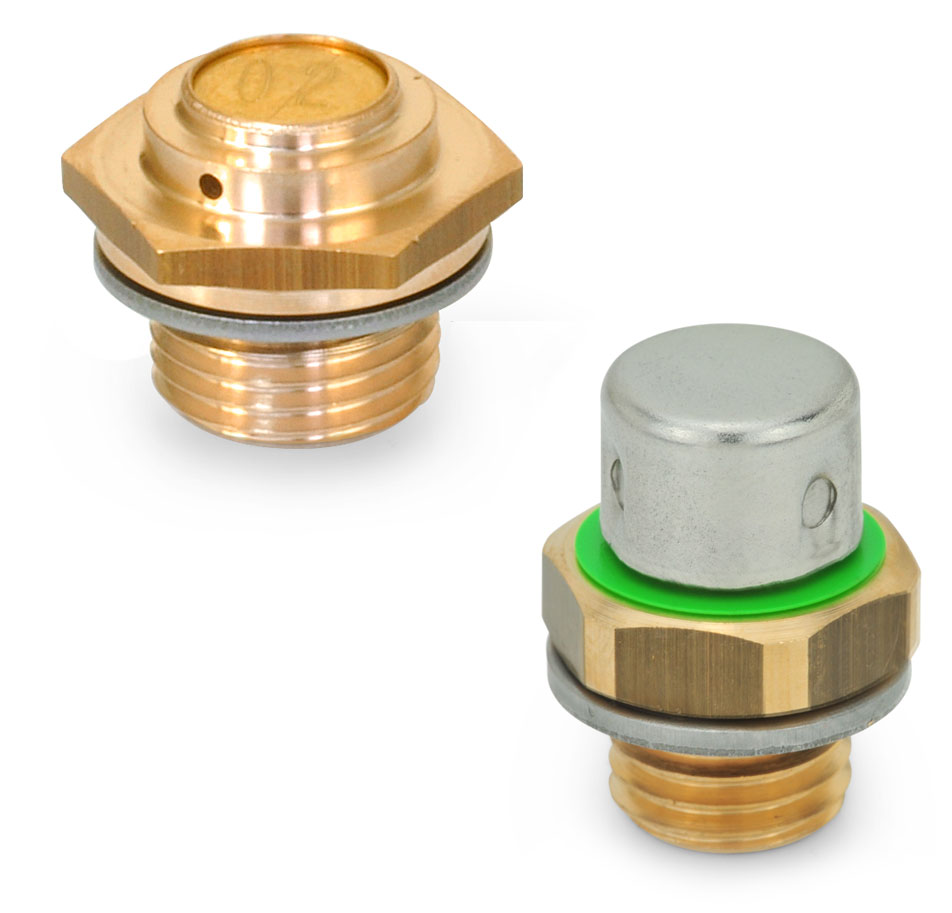

Ventilasjonsplugg GN883 av messing med kule
Ventilasjonsplugg av messing med kule.
Fjær av rustfritt stål (AISI 301).
Kule: AISI 5210.

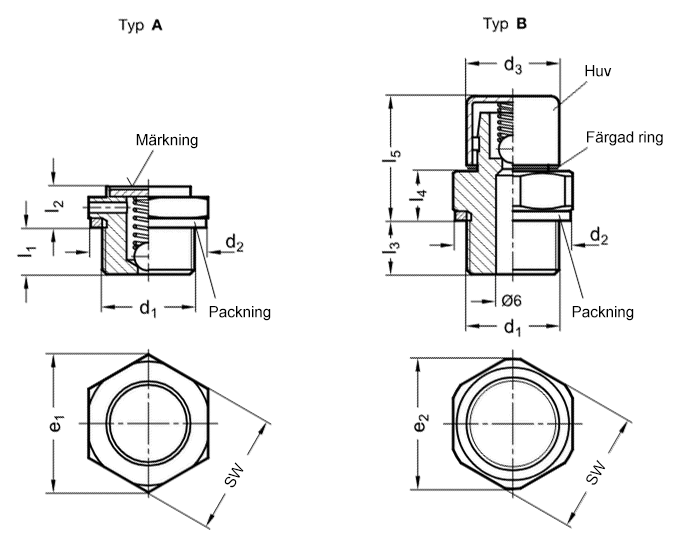

Type A: lav modell.
Type B: høy modell. Hette av rustfritt stål (AISI 304).
For montering i veggtykkelse tynnere enn 4 mm, bruk mutter GN7430.
Bestillingseksempel: GN883-G3/4-160-A-MS
CAD-filer
| d1 | d1 | Öppningstryck (mbar) | d2 | d3 | e1 | e2 | l1 | l2 | l3 | l4 | l5 | SW | Luftflöde~ (l/min) | |||
| min. | max. | Typ A | Typ B | Typ A | Typ B | |||||||||||
| M 10 x 1 | - | 20 | 80 | 14,5 | 12,5 | 16 | 18,5 | 6 | 6 | 8 | 7 | 16 | 14 | 17 | 1.2 | 1.8 |
| M 10 x 1 | - | 160 | 240 | 14,5 | 12,5 | 16 | 18,5 | 6 | 6 | 8 | 7 | 16 | 14 | 17 | 1.2 | 1.8 |
| M 12 x 1,5 | - | 20 | 80 | 18 | 12,5 | 19,5 | 18,5 | 6,5 | 6 | 7,5 | 7 | 16,5 | 17 | 17 | 1.2 | 1.8 |
| M 12 x 1,5 | - | 160 | 240 | 18 | 12,5 | 19,5 | 18,5 | 6,5 | 6 | 7,5 | 7 | 16,5 | 17 | 17 | 1.2 | 1.8 |
| M 14 x 1,5 | G 1/4 | 20 | 80 | 20 | 12,5 | 19,5 | 18,5 | 6,5 | 6 | 7,5 | 7,5 | 16,5 | 17 | 17 | 1.2 | 1.8 |
| M 14 x 1,5 | G 1/4 | 160 | 240 | 20 | 12,5 | 19,5 | 18,5 | 6,5 | 6 | 7,5 | 7,5 | 16,5 | 17 | 17 | 1.2 | 1.8 |
| M 16 x 1,5 | - | 20 | 80 | 22 | 12,5 | 25 | 24 | 9 | 11 | 7,5 | 7,5 | 16,5 | 22 | 22 | 1.2 | 1.8 |
| M 16 x 1,5 | - | 160 | 240 | 22 | 12,5 | 25 | 24 | 9 | 11 | 7,5 | 7,5 | 16,5 | 22 | 22 | 1.2 | 1.8 |
| - | G 3/8 | 20 | 80 | 23 | 12,5 | 25 | 24 | 9 | 11 | 7,5 | 7,5 | 16,5 | 22 | 22 | 1.2 | 1.8 |
| - | G 3/8 | 160 | 240 | 23 | 12,5 | 25 | 24 | 9 | 11 | 7,5 | 7,5 | 16,5 | 22 | 22 | 1.2 | 1.8 |
| - | G 1/2 | 20 | 80 | 26 | 12,5 | 31 | 29 | 8,5 | 11 | 8 | 8 | 17 | 27 | 27 | 1.2 | 1.8 |
| - | G 1/2 | 160 | 240 | 26 | 12,5 | 31 | 29 | 8,5 | 11 | 8 | 8 | 17 | 27 | 27 | 1.2 | 1.8 |
| - | G 3/4 | 20 | 80 | 32 | 12,5 | 37 | 35 | 8,5 | 11 | 8 | 8 | 17 | 32 | 32 | 1.2 | 1.8 |
| - | G 3/4 | 160 | 240 | 32 | 12,5 | 37 | 35 | 8,5 | 11 | 8 | 8 | 17 | 32 | 32 | 1.2 | 1.8 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN883-G1/2-160-A-MS | Andningsplugg i mässing, låg | 103,00 kr | 128,75 kr | Kontakt oss for å bestille | ||
| GN883-G1/2-160-B-MS | Andningsplugg i mässing, rostfri huv | 116,00 kr | 145,00 kr | Kontakt oss for å bestille | ||
| GN883-G1/2-20-A-MS | Andningsplugg i mässing, låg | 101,50 kr | 126,88 kr | Kontakt oss for å bestille | ||
| GN883-G1/2-20-B-MS | Andningsplugg i mässing, rostfri huv | 113,00 kr | 141,25 kr | Kontakt oss for å bestille | ||
| GN883-G1/4-160-A-MS | Andningsplugg i mässing, låg | 77,30 kr | 96,63 kr | Kontakt oss for å bestille | ||
| GN883-G1/4-160-B-MS | Andningsplugg i mässing, rostfri huv | 85,30 kr | 106,63 kr | Kontakt oss for å bestille | ||
| GN883-G1/4-20-A-MS | Andningsplugg i mässing, låg | 75,70 kr | 94,63 kr | Kontakt oss for å bestille | ||
| GN883-G1/4-20-B-MS | Andningsplugg i mässing, rostfri huv | 84,20 kr | 105,25 kr | Kontakt oss for å bestille | ||
| GN883-G3/4-160-A-MS | Andningsplugg i mässing, låg | 143,50 kr | 179,38 kr | Kontakt oss for å bestille | ||
| GN883-G3/4-160-B-MS | Andningsplugg i mässing, rostfri huv | 157,50 kr | 196,88 kr | Kontakt oss for å bestille | ||
| GN883-G3/4-20-A-MS | Andningsplugg i mässing, låg | 139,00 kr | 173,75 kr | Kontakt oss for å bestille | ||
| GN883-G3/4-20-B-MS | Andningsplugg i mässing, rostfri huv | 156,00 kr | 195,00 kr | Kontakt oss for å bestille | ||
| GN883-G3/8-160-A-MS | Andningsplugg i mässing, låg | 102,00 kr | 127,50 kr | Kontakt oss for å bestille | ||
| GN883-G3/8-160-B-MS | Andningsplugg i mässing, rostfri huv | 93,40 kr | 116,75 kr | Kontakt oss for å bestille | ||
| GN883-G3/8-20-A-MS | Andningsplugg i mässing, låg | 80,40 kr | 100,50 kr | Kontakt oss for å bestille | ||
| GN883-G3/8-20-B-MS | Andningsplugg i mässing, rostfri huv | 95,40 kr | 119,25 kr | Kontakt oss for å bestille | ||
| GN883-M10X1-160-A-MS | Andningsplugg i mässing, låg | 66,20 kr | 82,75 kr | Kontakt oss for å bestille | ||
| GN883-M10X1-160-B-MS | Andningsplugg i mässing, rostfri huv | 81,20 kr | 101,50 kr | Kontakt oss for å bestille | ||
| GN883-M10X1-20-A-MS | Andningsplugg i mässing, låg | 64,30 kr | 80,38 kr | Kontakt oss for å bestille | ||
| GN883-M10X1-20-B-MS | Andningsplugg i mässing, rostfri huv | 75,90 kr | 94,88 kr | Kontakt oss for å bestille | ||
| GN883-M12X1,5-160-A-MS | Andningsplugg i mässing, låg | 75,10 kr | 93,88 kr | Kontakt oss for å bestille | ||
| GN883-M12X1,5-160-B-MS | Andningsplugg i mässing, rostfri huv | 80,90 kr | 101,13 kr | Kontakt oss for å bestille | ||
| GN883-M12X1,5-20-A-MS | Andningsplugg i mässing, låg | 74,00 kr | 92,50 kr | Kontakt oss for å bestille | ||
| GN883-M12X1,5-20-B-MS | Andningsplugg i mässing, rostfri huv | 82,30 kr | 102,88 kr | Kontakt oss for å bestille | ||
| GN883-M14X1,5-160-A-MS | Andningsplugg i mässing, låg | 105,50 kr | 131,88 kr | Kontakt oss for å bestille | ||
| GN883-M14X1,5-160-B-MS | Andningsplugg i mässing, rostfri huv | 84,00 kr | 105,00 kr | Kontakt oss for å bestille | ||
| GN883-M14X1,5-20-A-MS | Andningsplugg i mässing, låg | 105,50 kr | 131,88 kr | Kontakt oss for å bestille | ||
| GN883-M14X1,5-20-B-MS | Andningsplugg i mässing, rostfri huv | 84,00 kr | 105,00 kr | Kontakt oss for å bestille | ||
| GN883-M16X1,5-160-A-MS | Andningsplugg i mässing, låg | 92,60 kr | 115,75 kr | Kontakt oss for å bestille | ||
| GN883-M16X1,5-160-B-MS | Andningsplugg i mässing, rostfri huv | 103,00 kr | 128,75 kr | Kontakt oss for å bestille | ||
| GN883-M16X1,5-20-A-MS | Andningsplugg i mässing, låg | 91,10 kr | 113,88 kr | Kontakt oss for å bestille | ||
| GN883-M16X1,5-20-B-MS | Andningsplugg i mässing, rostfri huv | 138,00 kr | 172,50 kr | Kontakt oss for å bestille | ||
