Lukkespenner GN853 med sikkerhetssperre
Lukkespenner av brunert eller rustfritt stål, med sikkerhetssperre. Grep av oljebestandig plast.

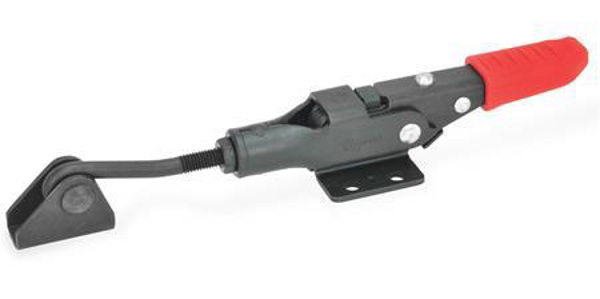

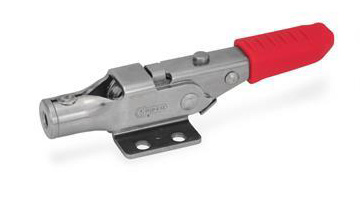

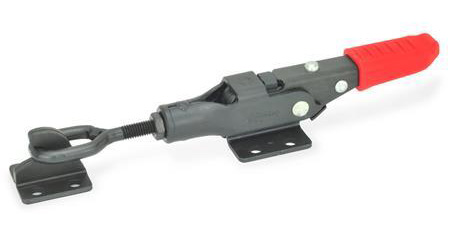

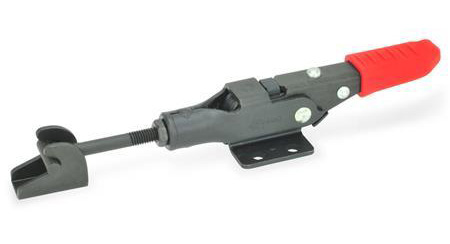

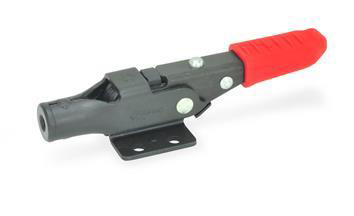

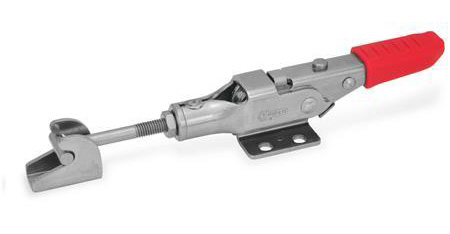

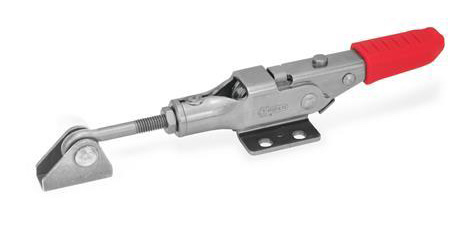

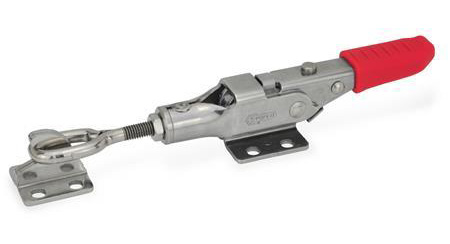

Form T5: uten trekkstang og krok. Form TG: trekkstang med øye og passende krok. Form TT: trekkstang med T-formet bøyle og passende krok. Form TU: trekkstang med krok og passende hake.
Bestillingseksempel: GN853-320-TG-NI
CAD-filer
| Storlek | FH (N) | a | b1 | b2 | b3 | b4 | b5 | b6 | b7 | d1 | d2 | d3 | d4 | d5 | h1 ≈ |
| 160 | 1750 | 13 | 26 | 28 | 23 | 14 | 26 | 35 | 6.8 | M 6 | 4.5 | 4.5 | 5.2 | 6 | 27 |
| 320 | 4000 | 19 | 40 | 44 | 34 | 18 | 35 | 38 | 10 | M 8 | 6.7 | 6.7 | 7 | 8 | 38.5 |
| 700 | 7500 | 28 | 60 | 54 | 41 | 26 | 50 | 50 | 11 | M 10 | 8.5 | 8.5 | 9 | 10 | 53 |
| * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * |
| Storlek | h2 | h3 | l1 ≈ | l2 ≈ | l3 ≈ | l4 ≈ | l5 | l6 | m1 | m2 | m3 | m4 | m5 | s | w |
| 160 | 20 | 20.5 | 103 | 55 | 55 | 54 | 28 | 30 | 19 | 16 | 16 | 14.3 | 25.4 | 2 | 8 |
| 320 | 30 | 28 | 153 | 76.5 | 76.5 | 76.5 | 34 | 44.5 | 32 | 19 | 19 | 22.3 | 25.4 | 3 | 13 |
| 700 | 40.5 | 39 | 222 | 95.5 | 93 | 92 | 42 | 51 | 38 | 41.5 | 31 | 25.4 | 31 | 3.5 | 19 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN853-160-T5 | Lukkespenner med låsing | 526,00 kr | 657,50 kr | Kontakt oss for å bestille | ||
| GN853-160-T5-NI | Lukkespenner med låsing, rustfri | 938,00 kr | 1 172,50 kr | Kontakt oss for å bestille | ||
| GN853-160-TG | Lukkespenner med låsing | 662,00 kr | 827,50 kr | Kontakt oss for å bestille | ||
| GN853-160-TG-NI | Lukkespenner med låsing, rustfri | 1 140,00 kr | 1 425,00 kr | Kontakt oss for å bestille | ||
| GN853-160-TT | Lukkespenner med låsing | 677,00 kr | 846,25 kr | Kontakt oss for å bestille | ||
| GN853-160-TT-NI | Lukkespenner med låsing, rustfri | 1 142,00 kr | 1 427,50 kr | Kontakt oss for å bestille | ||
| GN853-160-TU | Lukkespenner med låsing | 660,00 kr | 825,00 kr | Kontakt oss for å bestille | ||
| GN853-160-TU-NI | Lukkespenner med låsing, rustfri | 1 127,00 kr | 1 408,75 kr | Kontakt oss for å bestille | ||
| GN853-320-T5 | Lukkespenner med låsing | 683,00 kr | 853,75 kr | Kontakt oss for å bestille | ||
| GN853-320-T5-NI | Lukkespenner med låsing, rustfri | 1 104,00 kr | 1 380,00 kr | Kontakt oss for å bestille | ||
| GN853-320-TG | Lukkespenner med låsing | 789,00 kr | 986,25 kr | Kontakt oss for å bestille | ||
| GN853-320-TG-NI | Lukkespenner med låsing, rustfri | 1 238,00 kr | 1 547,50 kr | Kontakt oss for å bestille | ||
| GN853-320-TT | Lukkespenner med låsing | 837,00 kr | 1 046,25 kr | Kontakt oss for å bestille | ||
| GN853-320-TT-NI | Lukkespenner med låsing, rustfri | 1 340,00 kr | 1 675,00 kr | Kontakt oss for å bestille | ||
| GN853-320-TU | Lukkespenner med låsing | 819,00 kr | 1 023,75 kr | Kontakt oss for å bestille | ||
| GN853-320-TU-NI | Lukkespenner med låsing, rustfri | 1 310,00 kr | 1 637,50 kr | Kontakt oss for å bestille | ||
| GN853-700-T5 | Lukkespenner med låsing | 1 116,00 kr | 1 395,00 kr | Kontakt oss for å bestille | ||
| GN853-700-T5-NI | Lukkespenner med låsing, rustfri | 2 365,00 kr | 2 956,25 kr | Kontakt oss for å bestille | ||
| GN853-700-TG | Lukkespenner med låsing | 1 354,00 kr | 1 692,50 kr | Kontakt oss for å bestille | ||
| GN853-700-TG-NI | Lukkespenner med låsing, rustfri | 2 763,00 kr | 3 453,75 kr | Kontakt oss for å bestille | ||
| GN853-700-TT | Lukkespenner med låsing | 1 325,00 kr | 1 656,25 kr | Kontakt oss for å bestille | ||
| GN853-700-TT-NI | Lukkespenner med låsing, rustfri | 2 693,00 kr | 3 366,25 kr | Kontakt oss for å bestille | ||
| GN853-700-TU | Lukkespenner med låsing | 1 311,00 kr | 1 638,75 kr | Kontakt oss for å bestille | ||
| GN853-700-TU-NI | Lukkespenner med låsing, rustfri | 2 661,00 kr | 3 326,25 kr | Kontakt oss for å bestille | ||
