Rustfri justeringsbolt med faset tapp

Rustfri justeringsbolt GN824 med faset tapp

ustfri justeringsbolt med faset tapp.
Ikke låsbar.

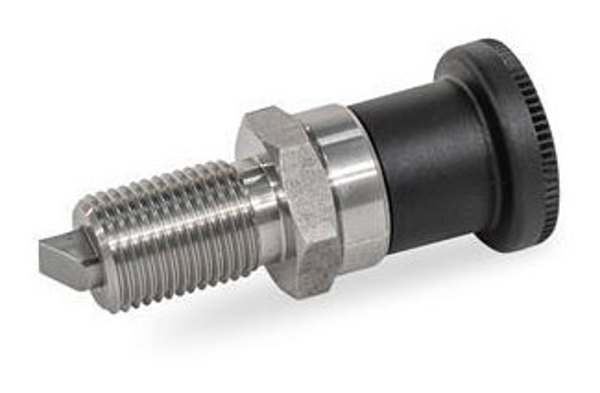

Type B uten kontramutter.

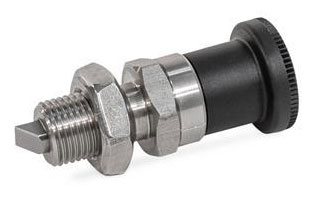

Type BK med kontramutter.

Justeringsbolten har en tapp med firkantet tverrsnitt, en låseflate på den ene siden og en fasning på den andre. Ved bevegelse i retning av den fasete siden passerer tappen over spor og kanter, da fasningen leder tappen inn i huset. Tappen låses automatisk på plass når den beveger seg mot låseflaten. Låsingen kan frigjøres ved å trekke i knotten.

Når stoppskruen ikke er strammet, kan fasningens orientering justeres trinnløst 360°. Fasningens posisjon indikeres av en markering på justeringsboltens hus.

Bestillingseksempel: GN824-8-7,5-B-NI

Relaterte produkter

GN824 C NI

CAD-filer

Rostfri inställningsbult med fasat stift
b1l1b2d1d2d3kl2l3l4l5SW1SW2
Stift -0,02/-0,04
Hål H8
552,57M 12 x 1,5232051,32011,31172
6638M 16 x 1,5282461,52413,51,2222
87,5410M 16 x 1,5282461,52413,51,2222
98,54,512M 20 x 1,5332872,83014,81,2242
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN824-5-5-BK-NIInställningsbult i rostfritt stål406,00 kr507,50 krKontakt oss for å bestille
GN824-5-5-B-NIInställningsbult i rostfritt stål398,00 kr497,50 krKontakt oss for å bestille
GN824-6-6-BK-NIInställningsbult i rostfritt stål447,00 kr558,75 krKontakt oss for å bestille
GN824-6-6-B-NIInställningsbult i rostfritt stål434,00 kr542,50 krKontakt oss for å bestille
GN824-8-7,5-BK-NIInställningsbult i rostfritt stål518,00 kr647,50 krKontakt oss for å bestille
GN824-8-7,5-B-NIInställningsbult i rostfritt stål506,00 kr632,50 krKontakt oss for å bestille
GN824-9-8,5-BK-NIInställningsbult i rostfritt stål560,00 kr700,00 krKontakt oss for å bestille
GN824-9-8,5-B-NIInställningsbult i rostfritt stål532,00 kr665,00 krKontakt oss for å bestille

Rull sideveis for flere kolonner
