Justeringsbolt GN817.8 av brunert eller rustfritt stål med bearbeidbar, rustfri tapp
Justeringsbolt av brunert eller rustfritt stål, med avtakbar tapp av rustfritt stål.
Knott av termoplast.

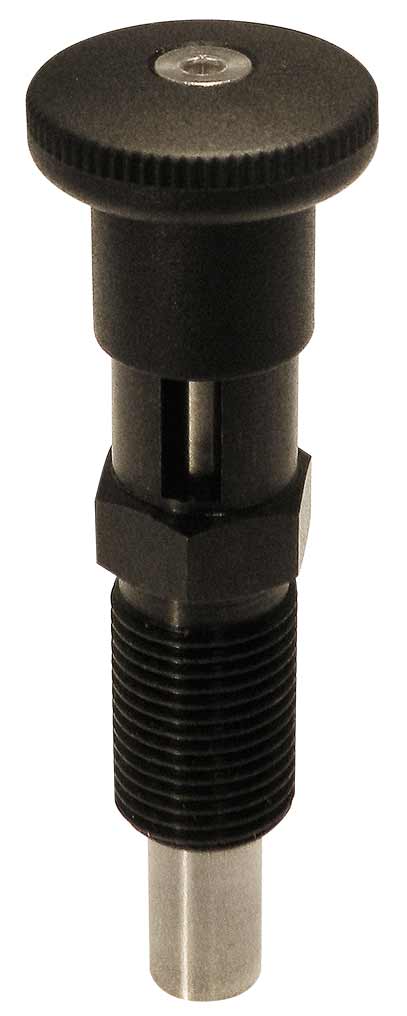

Tappen sitter fast ved hjelp av en unbrakoskrue på oversiden av knotten, og den kan skrus av og bearbeides ved behov.

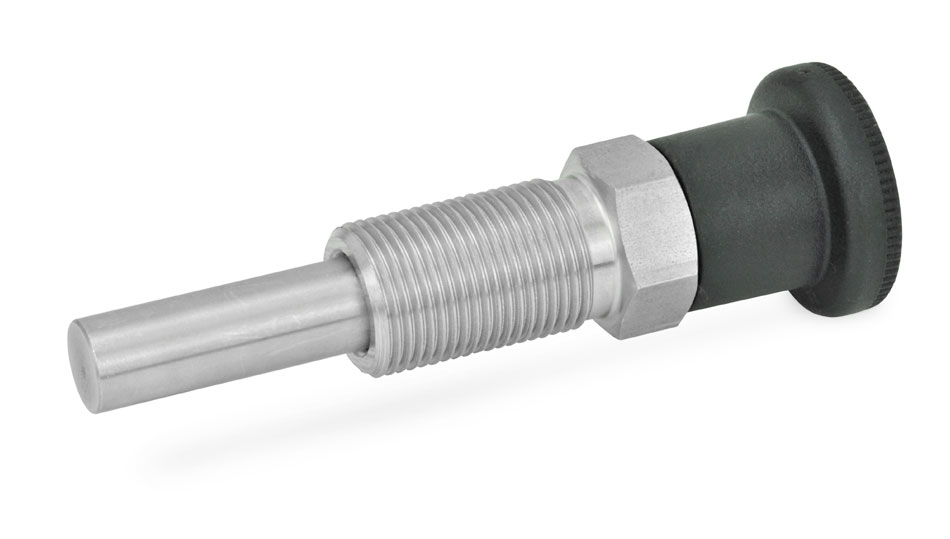

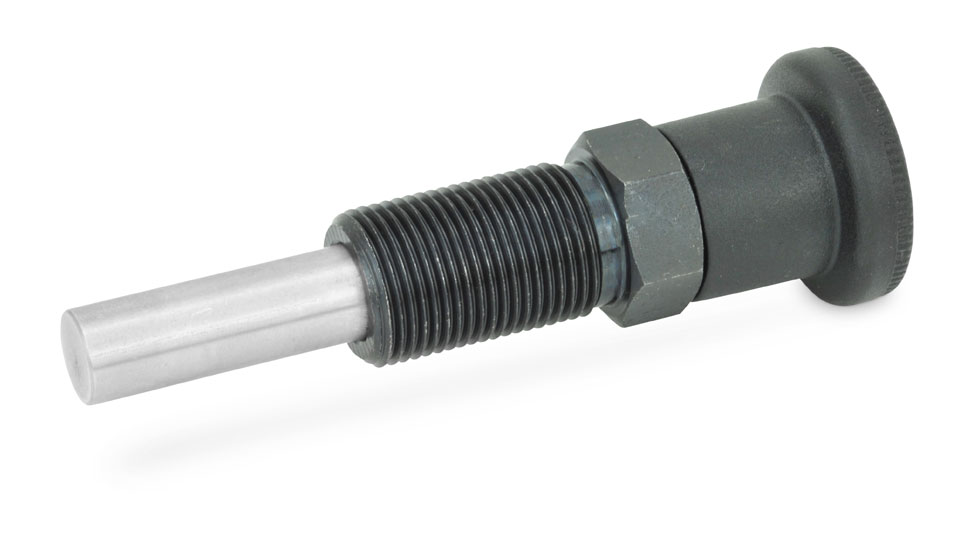

Form B: ikke låsbar, uten kontramutter

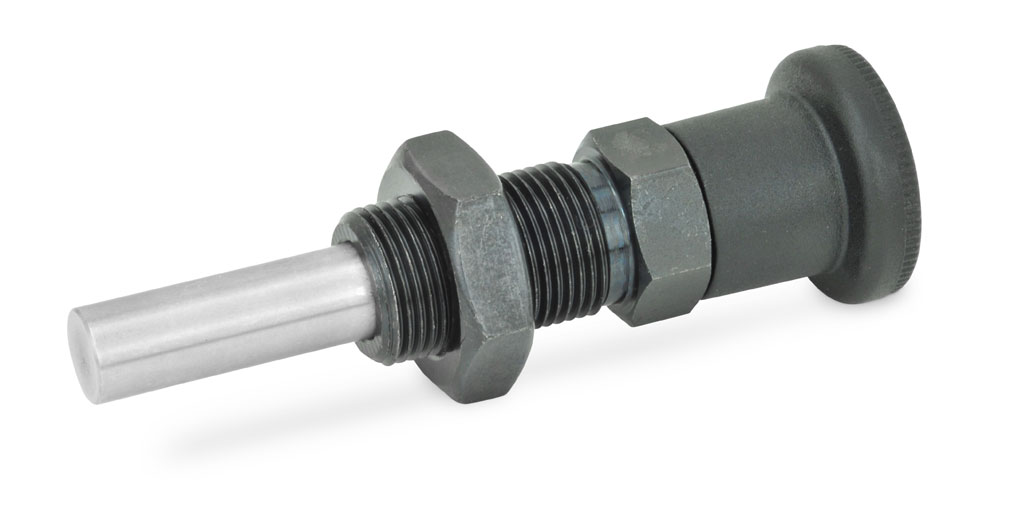

Form BK: ikke låsbar, med kontramutter.

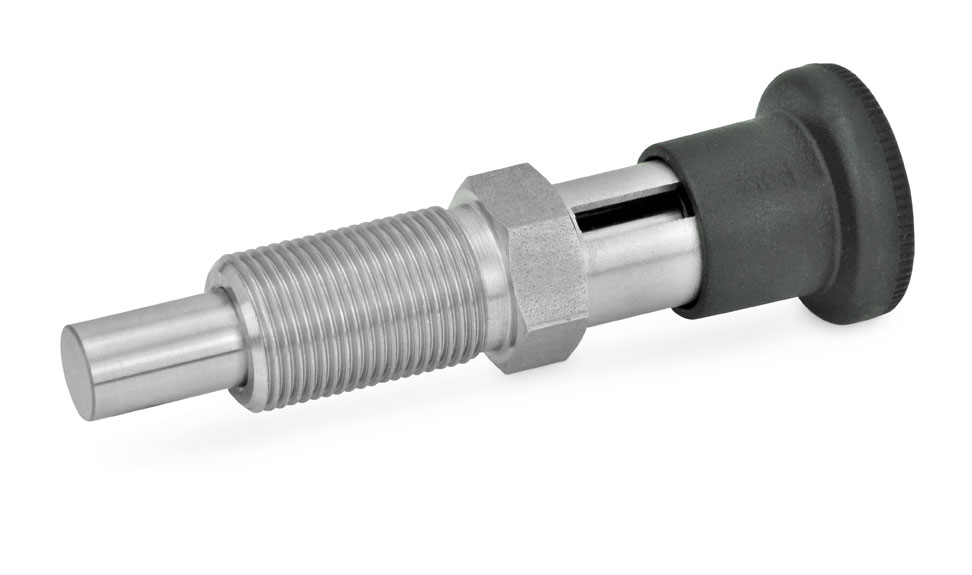

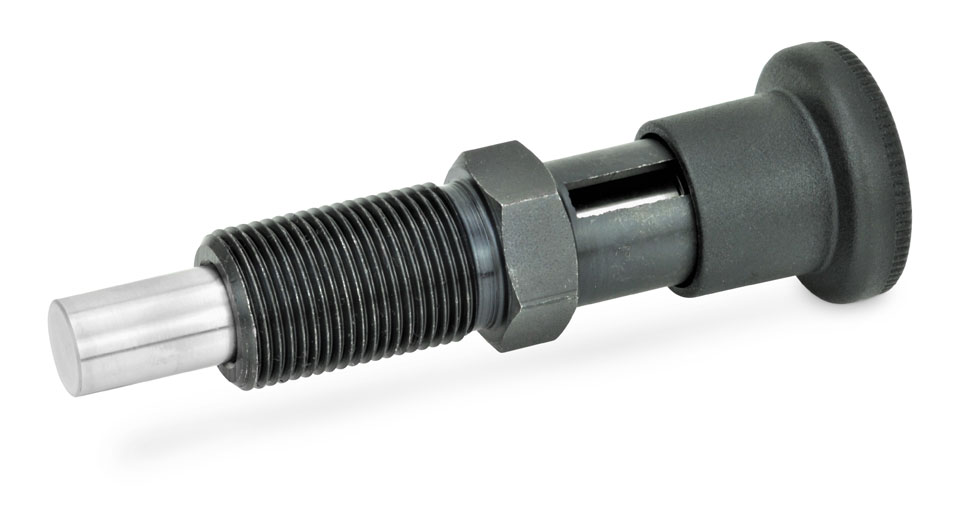

Form C: låsbar, uten kontramutter. Tappen låses i indre posisjon ved at knotten først løftes og deretter roteres 90°.

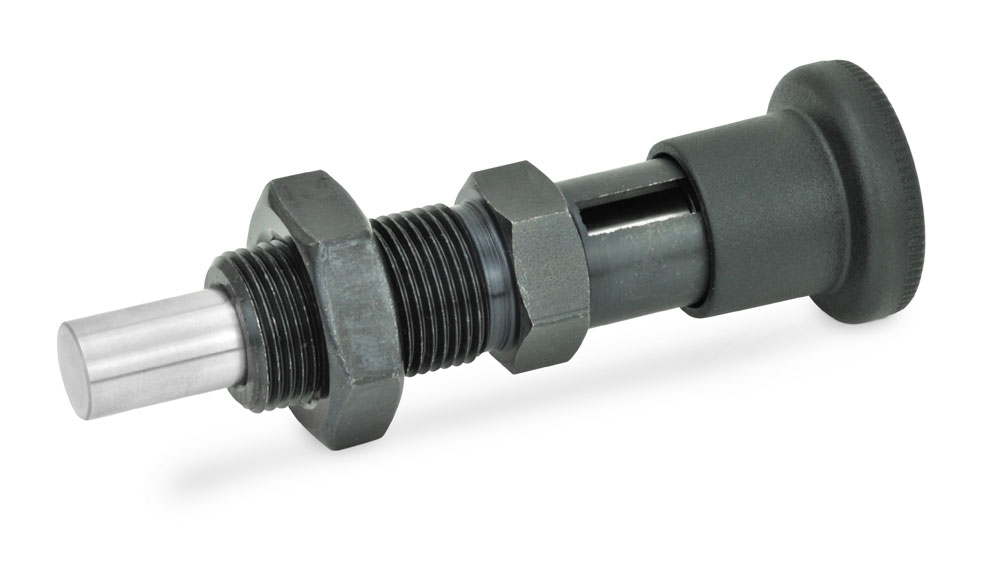

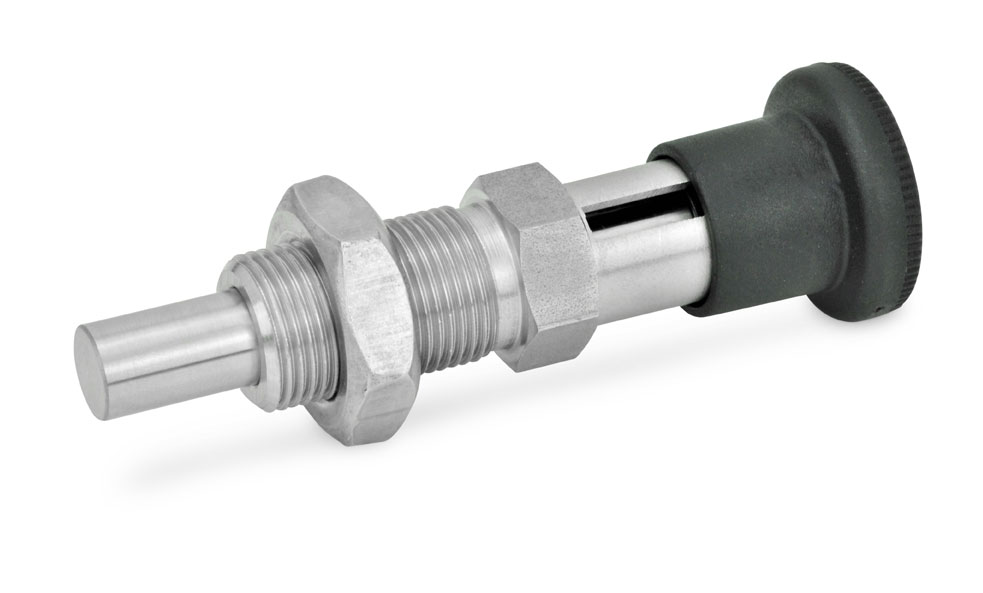

Form CK: låsbar, med kontramutter.
Justeringsbolten leveres umontert.
ST: brunert.
NI: rustfri.
Bestillingseksempel: GN817.8-10-12-B-ST
CAD-filer
| d1 | l1 | l2 max. | d2 | d3 | d4 -0,02/-0,1 | d5 | k | l3 | l4 | l5 | l6 | l7 | l8 ±0,1 | t | SW |
| Stift -0,02/-0,05 | |||||||||||||||
| Hål H7 | |||||||||||||||
| 7 | 6 | 8 | M 12 x 1,5 | 23 | 5 | M 3 | 20 | 20 | 48 | 22 | 6 | 31 | 17,6 | 7 | 14 |
| 7 | 9 | 11 | M 12 x 1,5 | 23 | 5 | M 3 | 20 | 20 | 48 | 22 | 6 | 27,5 | 21,1 | 7 | 14 |
| 8 | 8 | 10 | M 16 x 1,5 | 28 | 6 | M 4 | 24 | 25 | 58 | 26 | 8 | 39 | 20,6 | 8 | 17 |
| 8 | 12 | 14 | M 16 x 1,5 | 28 | 6 | M 4 | 24 | 25 | 58 | 26 | 8 | 34 | 25,6 | 8 | 17 |
| 10 | 12 | 14 | M 16 x 1,5 | 28 | 7,5 | M 4 | 24 | 30 | 58 | 26 | 8 | 39,2 | 25,4 | 8 | 17 |
| 12 | 15 | 17 | M 20 x 1,5 | 33 | 9 | M 6 | 28,5 | 35 | 71,5 | 33 | 10 | 47,3 | 31,3 | 13,5 | 22 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN817.8-7-6-B-ST | Justeringsbolt med avtakbar tapp, M12X1,5 | 154,00 kr | 192,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-7-9-B-ST | Justeringsbolt med avtakbar tapp, M12X1,5 | 153,00 kr | 191,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-8-8-B-ST | Justeringsbolt med avtakbar tapp, M16X1,5 | 180,00 kr | 225,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-10-12-B-ST | Justeringsbolt med avtakbar tapp, M16X1,5 | 204,00 kr | 255,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-12-15-B-ST | Justeringsbolt med avtakbar tapp, M20X1,5 | 278,00 kr | 347,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-7-6-C-ST | Låsbar justeringsbolt med avtakbar tapp, M12X1,5 | 179,50 kr | 224,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-7-9-C-ST | Låsbar justeringsbolt med avtakbar tapp, M12X1,5 | 174,50 kr | 218,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-8-8-C-ST | Låsbar justeringsbolt med avtakbar tapp, M16X1,5 | 208,00 kr | 260,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-10-12-C-ST | Låsbar justeringsbolt med avtakbar tapp, M16X1,5 | 237,00 kr | 296,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-12-15-C-ST | Låsbar justeringsbolt med avtakbar tapp, M20X1,5 | 323,00 kr | 403,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-7-6-BK-ST | Justeringsbolt med avtakbar tapp, M12X1,5 | 158,50 kr | 198,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-7-9-BK-ST | Justeringsbolt med avtakbar tapp, M12X1,5 | 157,50 kr | 196,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-8-8-BK-ST | Justeringsbolt med avtakbar tapp, M16X1,5 | 188,00 kr | 235,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-10-12-BK-ST | Justeringsbolt med avtakbar tapp, M16X1,5 | 212,00 kr | 265,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-12-15-BK-ST | Justeringsbolt med avtakbar tapp, M20X1,5 | 293,00 kr | 366,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-7-6-CK-ST | Låsbar justeringsbolt med avtakbar tapp, M12X1,5 | 183,50 kr | 229,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-7-9-CK-ST | Låsbar justeringsbolt med avtakbar tapp, M12X1,5 | 179,00 kr | 223,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-8-8-CK-ST | Låsbar justeringsbolt med avtakbar tapp, M16X1,5 | 216,00 kr | 270,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-10-12-CK-ST | Låsbar justeringsbolt med avtakbar tapp, M16X1,5 | 246,00 kr | 307,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-12-15-CK-ST | Låsbar justeringsbolt med avtakbar tapp, M20X1,5 | 337,00 kr | 421,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.8-10-12-BK-NI | Rostfri inställningsbult med avtagbar tapp | 279,00 kr | 348,75 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-10-12-B-NI | Rostfri inställningsbult med avtagbar tapp | 264,00 kr | 330,00 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-10-12-CK-NI | Rostfri inställningsbult med avtagbar tapp | 324,00 kr | 405,00 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-10-12-C-NI | Rostfri inställningsbult med avtagbar tapp | 310,00 kr | 387,50 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-12-15-BK-NI | Rostfri inställningsbult med avtagbar tapp | 405,00 kr | 506,25 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-12-15-B-NI | Rostfri inställningsbult med avtagbar tapp | 372,00 kr | 465,00 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-12-15-CK-NI | Rostfri inställningsbult med avtagbar tapp | 478,00 kr | 597,50 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-12-15-C-NI | Rostfri inställningsbult med avtagbar tapp | 445,00 kr | 556,25 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-7-6-BK-NI | Rostfri inställningsbult med avtagbar tapp | 210,00 kr | 262,50 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-7-6-B-NI | Rostfri inställningsbult med avtagbar tapp | 199,00 kr | 248,75 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-7-6-CK-NI | Rostfri inställningsbult med avtagbar tapp | 237,00 kr | 296,25 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-7-6-C-NI | Rostfri inställningsbult med avtagbar tapp | 227,00 kr | 283,75 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-7-9-BK-NI | Rostfri inställningsbult med avtagbar tapp | 208,00 kr | 260,00 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-7-9-B-NI | Rostfri inställningsbult med avtagbar tapp | 197,00 kr | 246,25 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-7-9-CK-NI | Rostfri inställningsbult med avtagbar tapp | 240,00 kr | 300,00 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-7-9-C-NI | Rostfri inställningsbult med avtagbar tapp | 231,00 kr | 288,75 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-12-BK-NI | Rostfri inställningsbult med avtagbar tapp | 257,00 kr | 321,25 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-12-BK-ST | Inställningsbult med avtagbar tapp | 163,00 kr | 203,75 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-12-B-NI | Rostfri inställningsbult med avtagbar tapp | 243,00 kr | 303,75 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-12-B-ST | Inställningsbult med avtagbar tapp | 156,00 kr | 195,00 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-12-CK-NI | Rostfri inställningsbult med avtagbar tapp | 305,00 kr | 381,25 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-12-CK-ST | Inställningsbult med avtagbar tapp | 191,50 kr | 239,38 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-12-C-NI | Rostfri inställningsbult med avtagbar tapp | 291,00 kr | 363,75 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-12-C-ST | Inställningsbult med avtagbar tapp | 184,50 kr | 230,63 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-8-BK-NI | Rostfri inställningsbult med avtagbar tapp | 252,00 kr | 315,00 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-8-B-NI | Rostfri inställningsbult med avtagbar tapp | 237,00 kr | 296,25 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-8-CK-NI | Rostfri inställningsbult med avtagbar tapp | 299,00 kr | 373,75 kr | — | — | Kontakt oss for å bestille | ||
| GN817.8-8-8-C-NI | Rostfri inställningsbult med avtagbar tapp | 283,00 kr | 353,75 kr | — | — | Kontakt oss for å bestille | ||
