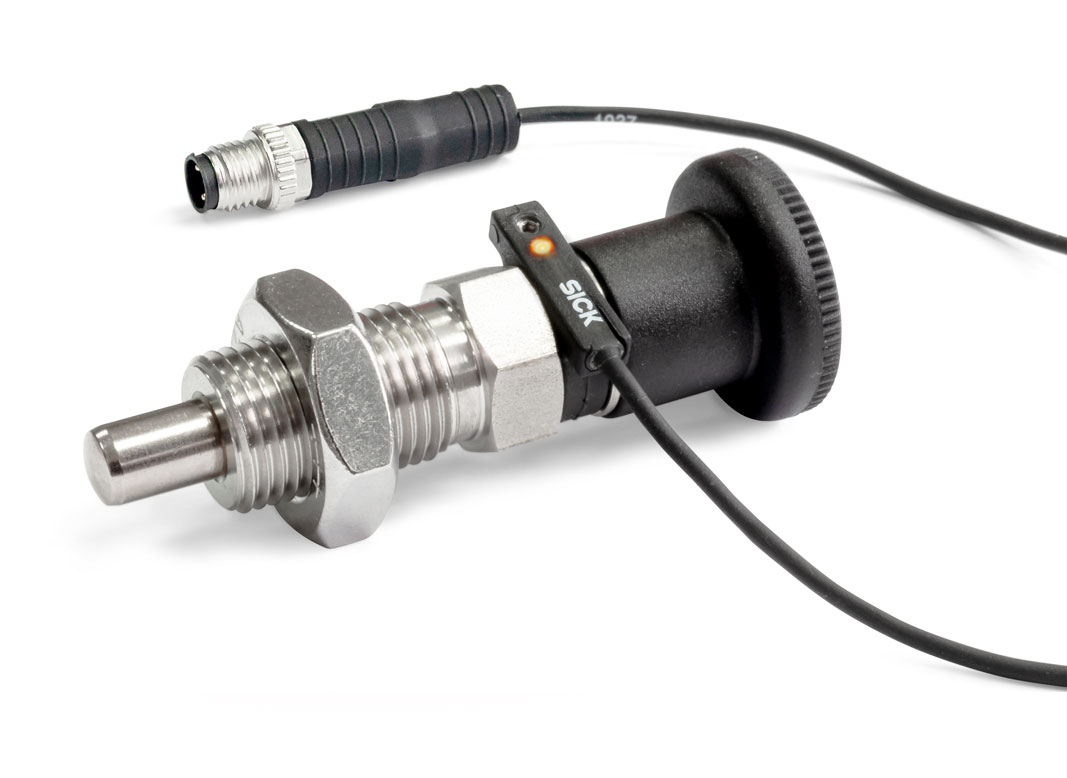

Rustfri justeringsbolt GN817.6 EB med sensor
Rustfri justeringsbolt med sensor for posisjonsovervåking, som muliggjør elektronisk overvåking av stiftens posisjon. For å muliggjøre dette er det integrert en magnet i stempelstiften, som kobler til sensoren ved innkobling etter cirka 2/3 av låseavstanden l1. Da sender sensorelektronikken ut et høyt signal, for eksempel til en maskinstyring, og brytertilstanden indikeres også med en lysdiode på sensoren.
For å forhindre feil bør ingen eksterne magnetfelt kunne påvirke justeringsbolten. Justeringsbolten leveres med sensor, sensorholder, unbrakonøkkel og en sekskantmutter.
Knott av mattsvart termoplast.
Matespenning: 10 … 30 V DC Utsignalets funksjon: normalt åpen (NO) Omkoblingstransistor: PNP Kontinuerlig strøm: ≤ 100 mA Strømforbruk: ≤ 8 mA Spenningsfall: ≤ 2,5 V Vekslingsfrekvens: 1000 Hz Responsfølsomhet: 2,8 mT Type kobling (S): Trepolet rund kontakt M8x1 med kontramutter og 0,5 m lang PUR-kabel Kapslingsgrad: IP 67 Beskyttelsesklasse: III Arbeidstemperatur: –25 … +75 °C Forstyrrelses- og vibrasjonsmotstand: 30 g, 11 ms / 10 … 55 Hz, 1 mm Beskyttelse mot omvendt polaritet: Ja Demping av aktiveringsimpuls: Ja Kortslutningsbeskyttelse: Ja

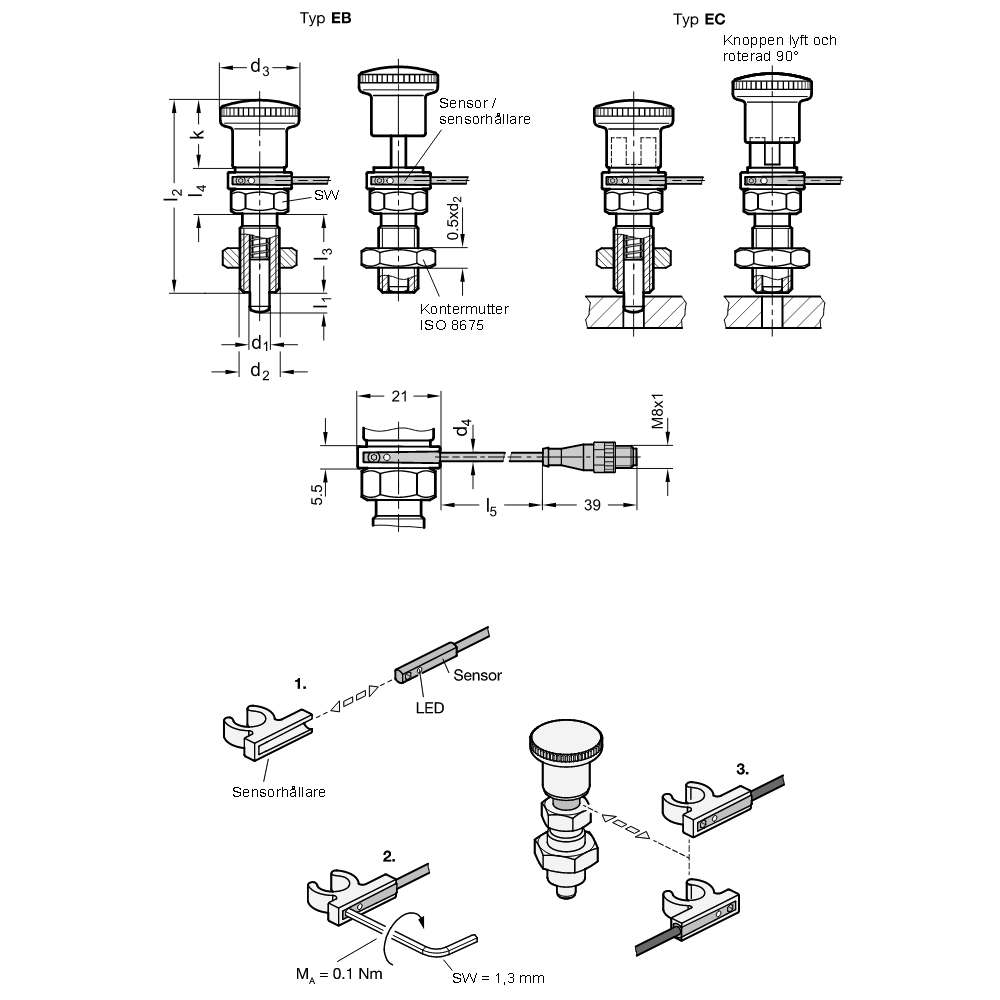

Montering:
- Skyv inn sensoren i sensorholderen fra siden.
- Stram unbrakoskruen.
- Trykk fast sensorholderen i sporet i justeringsbolten fra valgfri side, og juster deretter retningen ved å rotere den.
Bestillingseksempel: GN817.6-5-8-EB-S-0,5
CAD-filer

d1 | l1 | Kabellängd (meter) l5 | d2 | d3 | d4 | k | l2 | l3 | l4 | A/F | Fjäderkraft (N) ≈ | |
Tapp -0.02/-0.05 | Tappens yttre ändläge | Tappens inre ändläge | ||||||||||
Hål H7 | ||||||||||||
4 | 6 | 0.5 | M 8 x 1 | 16 | 2 | 14 | 41.5 | 16 | 11.5 | 10 | 4 | 12.5 |
5 | 8 | 0.5 | M 10 x 1 | 19 | 2 | 16 | 46.5 | 18 | 12.5 | 12 | 5 | 18 |
6 | 9 | 0.5 | M 12 x 1,5 | 23 | 2 | 20 | 54.5 | 22 | 12.5 | 14 | 6 | 25 |
8 | 12 | 0.5 | M 16 x 1,5 | 28 | 2 | 24 | 64.5 | 26 | 14.5 | 17 | 8.5 | 28 |
10 | 12 | 0.5 | M 16 x 1,5 | 28 | 2 | 24 | 64.5 | 26 | 14.5 | 17 | 9.5 | 38 |
12 | 15 | 0.5 | M 20 x 1,5 | 33 | 2 | 28.5 | 78 | 33 | 16.5 | 22 | 11.5 | 40 |
16 | 20 | 0.5 | M 24 x 2 | 33 | 2 | 28.5 | 85 | 38 | 18.5 | 27 | 13 | 54 |
Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
---|---|---|---|---|---|---|
GN817.6-10-12-EB-S-0,5 | Rustfri justeringsbolt med sensor | 1 174,00 kr | 1 467,50 kr | Kontakt oss for å bestille | ||
GN817.6-12-15-EB-S-0,5 | Rustfri justeringsbolt med sensor | 1 251,00 kr | 1 563,75 kr | Kontakt oss for å bestille | ||
GN817.6-16-20-EB-S-0,5 | Rustfri justeringsbolt med sensor | 1 384,00 kr | 1 730,00 kr | Kontakt oss for å bestille | ||
GN817.6-4-6-EB-S-0,5 | Rustfri justeringsbolt med sensor | 1 045,00 kr | 1 306,25 kr | Kontakt oss for å bestille | ||
GN817.6-5-8-EB-S-0,5 | Rustfri justeringsbolt med sensor | 1 054,00 kr | 1 317,50 kr | Kontakt oss for å bestille | ||
GN817.6-6-9-EB-S-0,5 | Rustfri justeringsbolt med sensor | 1 100,00 kr | 1 375,00 kr | Kontakt oss for å bestille | ||
GN817.6-8-12-EB-S-0,5 | Rustfri justeringsbolt med sensor | 1 121,00 kr | 1 401,25 kr | Kontakt oss for å bestille |
