Låsbar justeringsbolt GN817.2 C av brunert eller rustfritt stål, med lang knott
Låsbar justeringsbolt av brunert eller rustfritt stål, med lang knott Tapp av nikkelbelagt, rustfritt stål. Knott av termoplast.

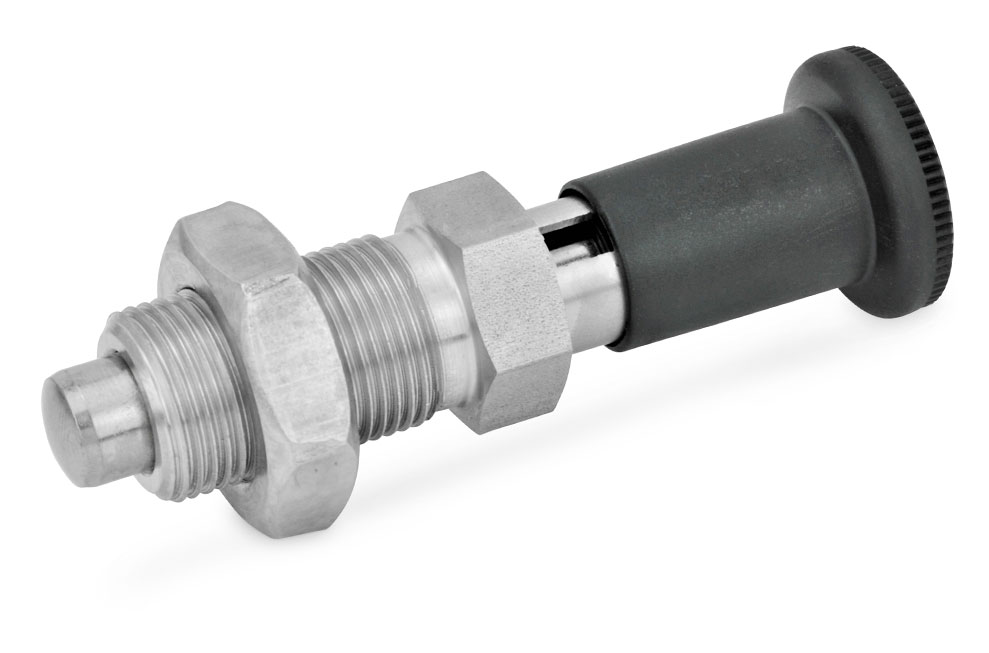

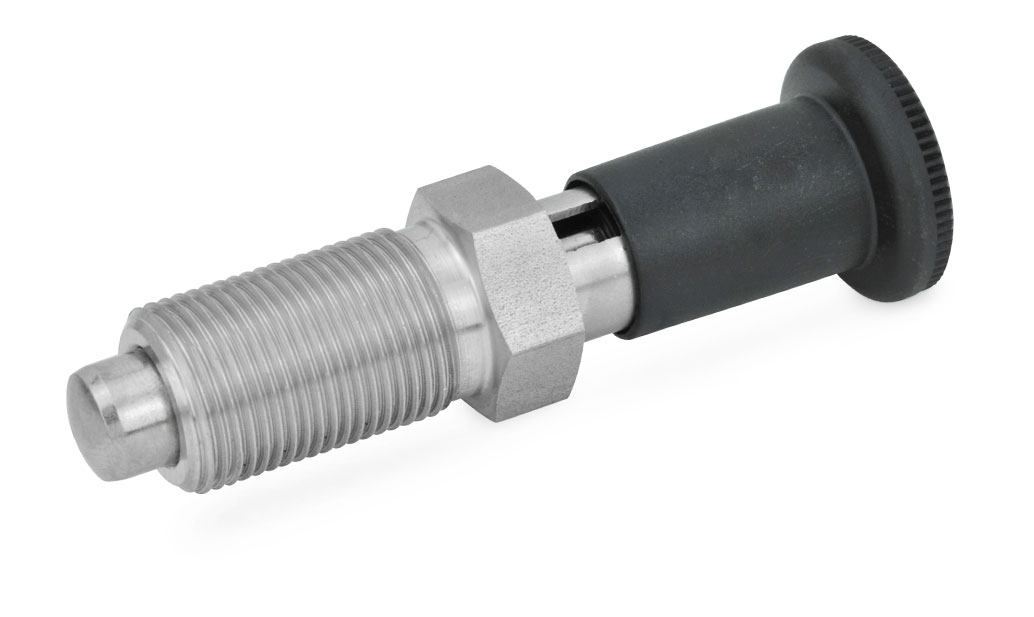

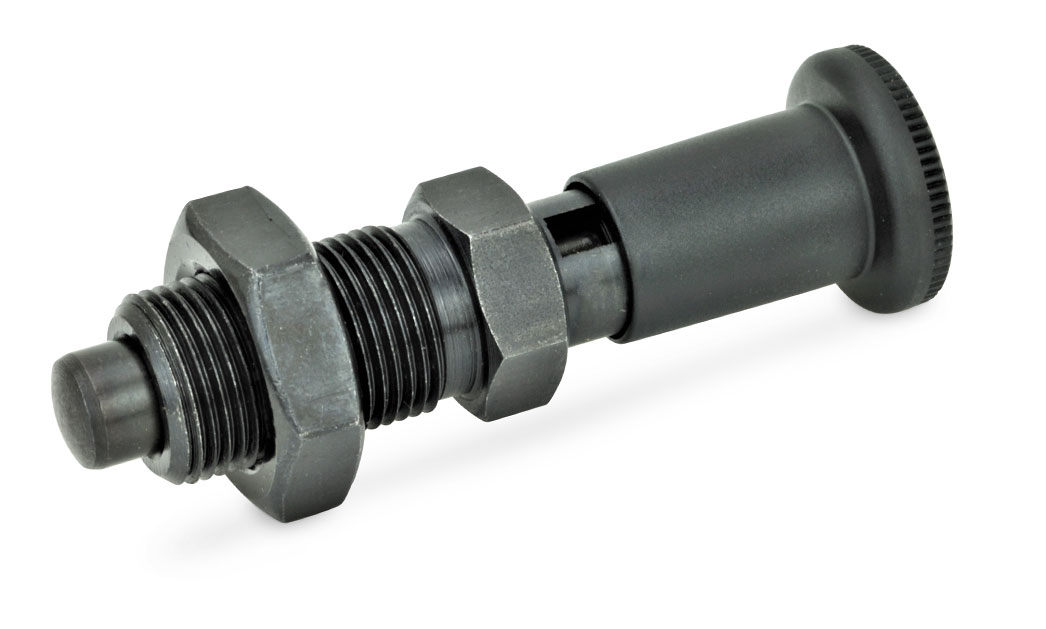

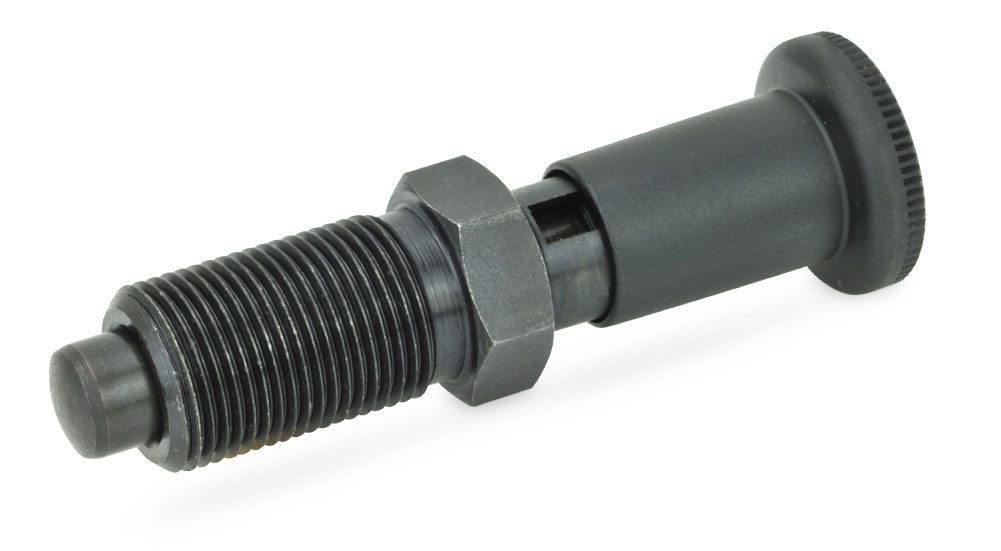

Type B: brunert. Type BK: brunert med kontramutter. Type B-NI: rustfri. Type BK-NI: rustfri med kontramutter.
Bestillingseksempel: GN817.2-12-15-C-NI
CAD-filer
| d1 | l1 min. | d2 | d3 | k | l2 | l3 | l4 | sw | Fjäderkraft (N) ≈ | |
| Tapp -0.02 / -0.05 | Tappens yttre ändläge | Tappens inre ändläge | ||||||||
| Hål H7 | ||||||||||
| 4 | 4 | M 8 x 1 | 16 | 21 | 42 | 16 | 5 | 10 | 4,5 | 12 |
| 4 | 6 | M 8 x 1 | 16 | 21 | 42 | 16 | 5 | 10 | 4 | 12,5 |
| 5 | 5 | M 10 x 1 | 19 | 24 | 48 | 18 | 6 | 12 | 5 | 15 |
| 5 | 8 | M 10 x 1 | 19 | 24 | 48 | 18 | 6 | 12 | 5 | 18 |
| 6 | 6 | M 12 x 1,5 | 23 | 30 | 58 | 22 | 6 | 14 | 6,5 | 19 |
| 6 | 9 | M 12 x 1,5 | 23 | 30 | 58 | 22 | 6 | 14 | 6 | 25 |
| 8 | 8 | M 16 x 1,5 | 28 | 36 | 70 | 26 | 8 | 17 | 8,5 | 26 |
| 8 | 12 | M 16 x 1,5 | 28 | 36 | 70 | 26 | 8 | 17 | 8,5 | 28 |
| 10 | 12 | M 16 x 1,5 | 28 | 36 | 70 | 26 | 8 | 17 | 9,5 | 38 |
| 12 | 15 | M 20 x 1,5 | 28 | 36 | 79 | 33 | 10 | 22 | 11,5 | 40 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN817.2-10-12-C | Låsbar justeringsbolt med lang knott | 160,00 kr | 200,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-10-12-CK | Låsbar justeringsbolt med lang knott | 166,00 kr | 207,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-10-12-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 276,00 kr | 345,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-10-12-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 264,00 kr | 330,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-12-15-C | Låsbar justeringsbolt med lang knott | 203,00 kr | 253,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-12-15-CK | Låsbar justeringsbolt med lang knott | 215,00 kr | 268,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-12-15-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 445,00 kr | 556,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-12-15-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 415,00 kr | 518,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-4-4-C | Låsbar justeringsbolt med lang knott | 108,50 kr | 135,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-4-4-CK | Låsbar justeringsbolt med lang knott | 111,00 kr | 138,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-4-4-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 155,50 kr | 194,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-4-4-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 151,50 kr | 189,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-4-6-C | Låsbar justeringsbolt med lang knott | 100,50 kr | 125,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-4-6-CK | Låsbar justeringsbolt med lang knott | 102,50 kr | 128,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-4-6-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 148,00 kr | 185,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-4-6-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 144,50 kr | 180,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-5-5-C | Låsbar justeringsbolt med lang knott | 112,50 kr | 140,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-5-5-CK | Låsbar justeringsbolt med lang knott | 116,00 kr | 145,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-5-5-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 176,00 kr | 220,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-5-5-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 168,00 kr | 210,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-5-8-C | Låsbar justeringsbolt med lang knott | 109,00 kr | 136,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-5-8-CK | Låsbar justeringsbolt med lang knott | 112,00 kr | 140,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-5-8-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 170,50 kr | 213,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-5-8-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 162,50 kr | 203,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-6-6-C | Låsbar justeringsbolt med lang knott | 120,00 kr | 150,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-6-6-CK | Låsbar justeringsbolt med lang knott | 123,50 kr | 154,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-6-6-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 206,00 kr | 257,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-6-6-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 196,00 kr | 245,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-6-9-C | Låsbar justeringsbolt med lang knott | 116,00 kr | 145,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-6-9-CK | Låsbar justeringsbolt med lang knott | 119,00 kr | 148,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-6-9-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 221,00 kr | 276,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-6-9-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 212,00 kr | 265,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-8-12-C | Låsbar justeringsbolt med lang knott | 141,50 kr | 176,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-8-12-CK | Låsbar justeringsbolt med lang knott | 148,00 kr | 185,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-8-12-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 265,00 kr | 331,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-8-12-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 252,00 kr | 315,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-8-8-C | Låsbar justeringsbolt med lang knott | 151,00 kr | 188,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-8-8-CK | Låsbar justeringsbolt med lang knott | 157,00 kr | 196,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-8-8-CK-NI | Låsbar justeringsbolt med lang knott, rustfri | 262,00 kr | 327,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN817.2-8-8-C-NI | Låsbar justeringsbolt med lang knott, rustfri | 249,00 kr | 311,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
