Vertikalspenner GN810

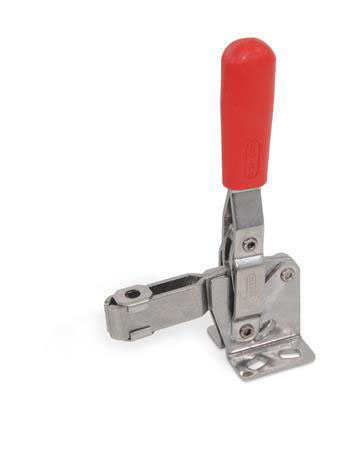

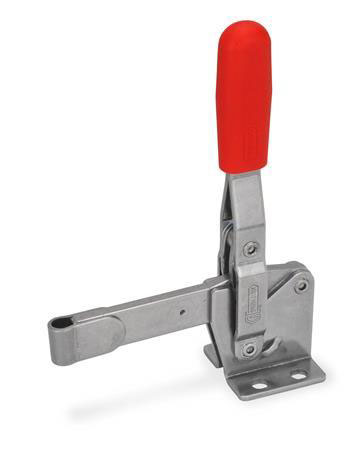

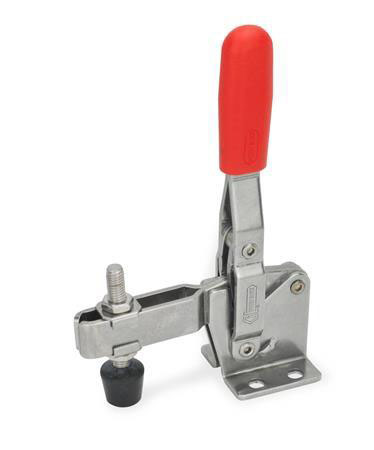

Et praktisk klemmeverktøy av galvanisert eller rustfritt stål for rask festing av arbeidsstykket.

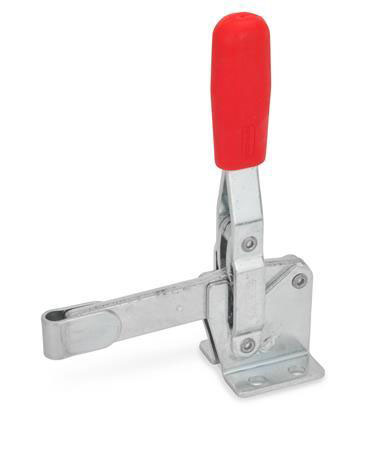

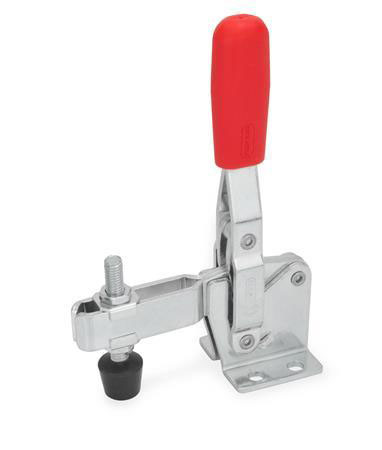

Form A med to skiver. Form C med to skiver og passende trykkskrue. Form E for sveising.
Herdede stifter. Håndtak av rød, oljebestandig termoplast.
Bestillingseksempel: GN810 C 200
CAD-filer
| Storlek | FH (N) | a ≈ | b1 | b2 | b3 | d1 | d2 ≈ | h1 ≈ | h2 | h3 | h4 | h5 | |
| 75 | 750 | 20 | 29 | 34 | 5.2 | M 5 | 4.5 | 98 | 20.5 | 11 | 19 | 5.5 | |
| 130 | 1050 | 28 | 35 | 42 | 6.2 | M 6 | 5.5 | 142 | 28 | 16 | 25.5 | 11.3 | |
| 230 | 2000 | 40 | 43 | 45 | 8.5 | M 8 | 6.5 | 168 | 33.5 | 18 | 30 | 9.5 | |
| 330 | 2400 | 43 | 50 | 65 | 10.5 | M 10 | 8.5 | 195 | 43 | 22 | 37 | 15 | |
| 430 | 2800 | 64 | 58 | 65 | 12.5 | M 12 | 8.5 | 247 | 55.5 | 26 | 43 | 23 | |
| 530 | 4500 | 90 | 80 | 95 | 12.5 | M 12 | 12.5 | 303 | 84.5 | 32 | 49 | 52 | |
| * | * | * | * | * | * | * | * | * | * | * | * | * | * |
| Storlek | l1 ≈ (form A/C) | l1 ≈ (Form E) | l2 ≈ | l3 max. | l4 | m1 | m2 | m3 | m4 | r ≈ | s1 | s2 | w |
| 75 | 66.5 | 67 | 31.5 | 41 | 45 | 15 | 16 | 24 | 24 | 62.5 | 2 | 4 | 15 |
| 130 | 85 | 86 | 42 | 54 | 55 | 12.5 | 19 | 27 | 29 | 79.5 | 2.5 | 5 | 17.5 |
| 230 | 110.5 | 112 | 58 | 73 | 68 | 19 | 20 | 32 | 32 | 104 | 3 | 6 | 20 |
| 330 | 129 | 130.5 | 66 | 86 | 77 | 29 | 32 | 46 | 45 | 122 | 3.5 | 7 | 19 |
| 430 | 164 | 166 | 88 | 114 | 100 | 32 | 32 | 45 | 45 | 156 | 4 | 10 | 33 |
| 530 | 223 | 225 | 125 | 152 | 100 | 50 | 51 | 70 | 70 | 212 | 7 | 10 | 27 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN810 A 75 | Vertikalspenner | 215,00 kr | 268,75 kr | Kontakt oss for å bestille | ||
| GN810 A 130 | Vertikalspenner | 267,00 kr | 333,75 kr | Kontakt oss for å bestille | ||
| GN810 A 230 | Vertikalspenner | 292,00 kr | 365,00 kr | Kontakt oss for å bestille | ||
| GN810 A 330 | Vertikalspenner | 423,00 kr | 528,75 kr | Kontakt oss for å bestille | ||
| GN810 A 430 | Vertikalspenner | 635,00 kr | 793,75 kr | Kontakt oss for å bestille | ||
| GN810 A 530 | Vertikalspenner | 782,00 kr | 977,50 kr | Kontakt oss for å bestille | ||
| GN810 A 75-NI | Vertikalspenner, rustfri | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN810 A 130-NI | Vertikalspenner, rustfri | 654,00 kr | 817,50 kr | Kontakt oss for å bestille | ||
| GN810 A 230-NI | Vertikalspenner, rustfri | 707,00 kr | 883,75 kr | Kontakt oss for å bestille | ||
| GN810 E 75 | Vertikalspenner | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN810 E 130 | Vertikalspenner | 268,00 kr | 335,00 kr | Kontakt oss for å bestille | ||
| GN810 E 230 | Vertikalspenner | 305,00 kr | 381,25 kr | Kontakt oss for å bestille | ||
| GN810 E 330 | Vertikalspenner | 406,00 kr | 507,50 kr | Kontakt oss for å bestille | ||
| GN810 E 430 | Vertikalspenner | 635,00 kr | 793,75 kr | Kontakt oss for å bestille | ||
| GN810 E 530 | Vertikalspenner | 770,00 kr | 962,50 kr | Kontakt oss for å bestille | ||
| GN810 E 75-NI | Vertikalspenner, rustfri | 519,00 kr | 648,75 kr | Kontakt oss for å bestille | ||
| GN810 E 130-NI | Vertikalspenner, rustfri | 670,00 kr | 837,50 kr | Kontakt oss for å bestille | ||
| GN810 E 230-NI | Vertikalspenner, rustfri | 707,00 kr | 883,75 kr | Kontakt oss for å bestille | ||
| GN810 C 75 | Vertikalspenner | 237,00 kr | 296,25 kr | Kontakt oss for å bestille | ||
| GN810 C 130 | Vertikalspenner | 285,00 kr | 356,25 kr | Kontakt oss for å bestille | ||
| GN810 C 230 | Vertikalspenner | 328,00 kr | 410,00 kr | Kontakt oss for å bestille | ||
| GN810 C 330 | Vertikalspenner | 453,00 kr | 566,25 kr | Kontakt oss for å bestille | ||
| GN810 C 430 | Vertikalspenner | 657,00 kr | 821,25 kr | Kontakt oss for å bestille | ||
| GN810 C 530 | Vertikalspenner | 831,00 kr | 1 038,75 kr | Kontakt oss for å bestille | ||
| GN810 C 75-NI | Vertikalspenner, rustfri | 510,00 kr | 637,50 kr | Kontakt oss for å bestille | ||
| GN810 C 130-NI | Vertikalspenner, rustfri | 683,00 kr | 853,75 kr | Kontakt oss for å bestille | ||
| GN810 C 230-NI | Vertikalspenner, rustfri | 783,00 kr | 978,75 kr | Kontakt oss for å bestille | ||
