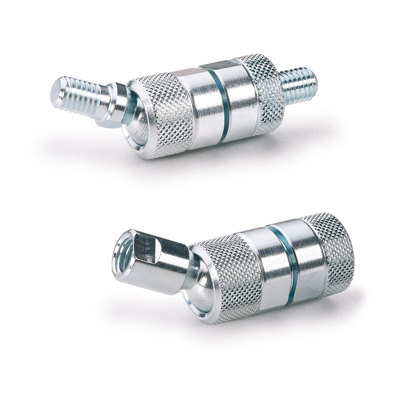

Låsbart aksialledd GN782 av galvanisert stål

Låsbart aksialledd av galvanisert stål.

Form KS-1: Kule med utvendig gjenge, motsatt side med innvendig gjenge. Form KS-2: Kule med utvendig gjenge, motsatt side med utvendig gjenge. Form KI-1: Kule med innvendig gjenge, motsatt side med innvendig gjenge. Form KI-2: Kule med innvendig gjenge, motsatt side med utvendig gjenge.

Bestillingseksempel: GN782 M8-KS-1

Relaterte produkter

GN784

GN782 NI

CAD-filer

STEP (*.step)

Låsbar axiallänk i förzinkat stål med invändig eller utvändig gänga

d1	d2	d3	d4	l1	l2	l3	l4	l5 +1,0/-0,3	l6 ≈	l7 ≈	A/F1	A/F2	Rekommenderat åtdragningsmoment (Nm ≈)
M 6	M 6	17	8,5	10	8	11	20	25	16,8	16	15	7	15
M 8	M 8	19	11	12	10	12,5	23	29,5	19,5	18	17	9	20
M 10	M 10	21	13	15	12	14	26	33,5	23,5	20	19	11	35
M 12	M 12	28	16	18	15	20	34	44	31,5	28	25	14	45

Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
GN782 M8-KI-1	Låsbart aksialledd	354,00 kr	442,50 kr		Kontakt oss for å bestille
GN782 M8-KI-2	Låsbart aksialledd	359,00 kr	448,75 kr		Kontakt oss for å bestille
GN782 M8-KS-1	Låsbart aksialledd	353,00 kr	441,25 kr		Kontakt oss for å bestille
GN782 M8-KS-2	Låsbart aksialledd	359,00 kr	448,75 kr		Kontakt oss for å bestille
GN782 M10-KI-1	Låsbart aksialledd	362,00 kr	452,50 kr		Kontakt oss for å bestille
GN782 M10-KI-2	Låsbart aksialledd	366,00 kr	457,50 kr		Kontakt oss for å bestille
GN782 M10-KS-1	Låsbart aksialledd	362,00 kr	452,50 kr		Kontakt oss for å bestille
GN782 M10-KS-2	Låsbart aksialledd	366,00 kr	457,50 kr		Kontakt oss for å bestille
GN782-M12-KI-1	Låsbar axiallänk	455,00 kr	568,75 kr		Kontakt oss for å bestille
GN782-M12-KI-2	Låsbar axiallänk	460,00 kr	575,00 kr		Kontakt oss for å bestille
GN782-M12-KS-1	Låsbar axiallänk	454,00 kr	567,50 kr		Kontakt oss for å bestille
GN782-M12-KS-2	Låsbar axiallänk	461,00 kr	576,25 kr		Kontakt oss for å bestille
GN782-M6-KI-1	Låsbar axiallänk	328,00 kr	410,00 kr		Kontakt oss for å bestille
GN782-M6-KI-2	Låsbar axiallänk	330,00 kr	412,50 kr		Kontakt oss for å bestille
GN782-M6-KS-1	Låsbar axiallänk	324,00 kr	405,00 kr		Kontakt oss for å bestille
GN782-M6-KS-2	Låsbar axiallänk	325,00 kr	406,25 kr		Kontakt oss for å bestille
