Tetningsring av EPDM eller HNBR – fotografi

Tetningsring GN7600 av EPDM eller HNBR

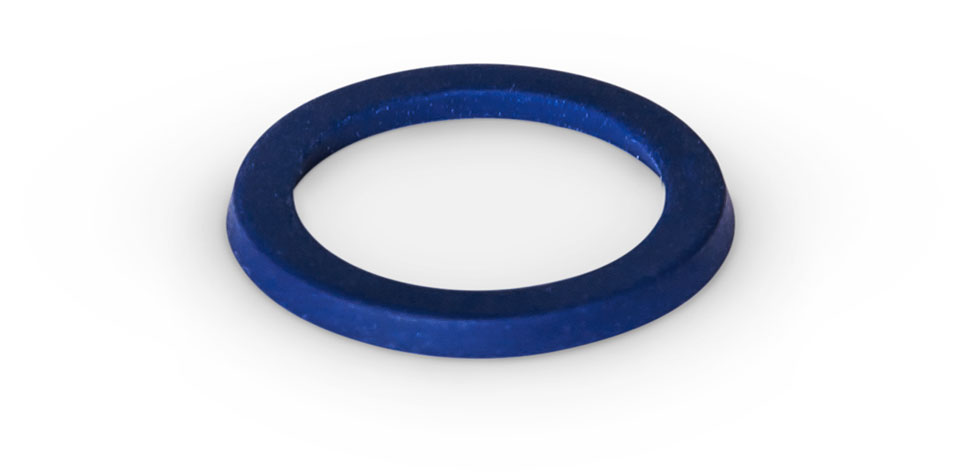

Tetningsring laget av EPDM (lyseblå) eller HNBR (mørkeblå).

Komponenter med sylindriske monteringsflater som monteres i et miljø med strenge hygienekrav, kan tettes og monteres uten døde flater ved hjelp av tetningsring GN7600 (alle standardkomponentene våre i hygieneutførelse som er utstyrt med GN7600, er angitt i tabellen).

Når tetningsringene ikke er montert, gjelder de «reelle verdiene» som angis i tabellen. For å sikre fast montering og pålitelig tetning må tilsvarende installasjonsrom sikres i komponenten. Det sikrer at tetningsringen, når den er installert, utsettes for nødvendig trykk uten overbelastning. Alle flater som er i kontakt med tetningsringen, bør ha en overflatejevnhet på maksimalt Ra 0,8 μm.

Bestillingseksempel: GN7600-12-8-2-HNBR-85

Relaterte produkter

GP

CAD-filer

Tätningsring i EPDM eller HNBR - ritning
d1d2d3d1d2d3d4sPassar följande produkter
Nominellt värdeNominellt värdeNominellt värdeVerkligt värdeVerkligt värdeVerkligt värdeVerkligt värde
(installationsutrymme)(installationsutrymme)(installationsutrymme)(omonterad tätningsring)(omonterad tätningsring)(omonterad tätningsring)(omonterad tätningsring)
10610,89,56,110,25,42GN1581
11711,810,26,810,96,12GN1580 / GN1581 / GN1582 / GN8341
12812,811,27,811,97,12GN429 / GN1580
13913,812,28,812,98,12GN1581 / GN1582 / GN8341
141014,813,29,813,99,12GN75.6 / GN305 / GN1580
161216,815,111,715,8112GN75.6 / GN429 / GN1581 / GN1582 / GN8341
181418,81713,617,712,92GN75.6 / GN305 / GN1580 / GN5435 / GN5445
191519,817,914,518,613,82GN1581 / GN1582
201620,818,915,519,614,82GN429
211721,819,916,420,515,72GN1580 / GN5435 / GN5445
221822,820,817,421,416,72GN305 / GN1150 / GN1581 / GN8170 / GN6226
252125,823,620,224,319,52GN20 / GN20.1 / GN1580
282428,826,523,127,222,42GN20 / GN20.1 / GN1581 / GN6226
302630,828,525,129,224,42GN1150
322832,830,42731,126,32GN20 / GN20.1 / GN1580
343034,832,328,93428,22GN6226
363236,834,230,834,830,12GN20 / GN20.1
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.Kvantumsrabatt
-30%
GN7600-11-7-2-EPDM-85Tetningsring, EPDM22,10 kr27,63 kr100 stKontakt oss for å bestille
GN7600-11-7-2-HNBR-85Tetningsring, HNBR24,00 kr30,00 kr100 stKontakt oss for å bestille
GN7600-12-8-2-EPDM-85Tetningsring, EPDM21,40 kr26,75 kr100 stKontakt oss for å bestille
GN7600-12-8-2-HNBR-85Tetningsring, HNBR18,50 kr23,13 kr100 stKontakt oss for å bestille
GN7600-13-9-2-EPDM-85Tetningsring, EPDM22,10 kr27,63 kr100 stKontakt oss for å bestille
GN7600-13-9-2-HNBR-85Tetningsring, HNBR24,30 kr30,38 kr100 stKontakt oss for å bestille
GN7600-14-10-2-EPDM-85Tetningsring, EPDM21,80 kr27,25 kr100 stKontakt oss for å bestille
GN7600-14-10-2-HNBR-85Tetningsring, HNBR19,20 kr24,00 kr100 stKontakt oss for å bestille
GN7600-16-12-2-EPDM-85Tetningsring, EPDM21,80 kr27,25 kr100 stKontakt oss for å bestille
GN7600-16-12-2-HNBR-85Tetningsring, HNBR19,20 kr24,00 kr100 stKontakt oss for å bestille
GN7600-18-14-2-EPDM-85Tetningsring, EPDM22,10 kr27,63 kr100 stKontakt oss for å bestille
GN7600-18-14-2-HNBR-85Tetningsring, HNBR20,20 kr25,25 kr100 stKontakt oss for å bestille
GN7600-19-15-2-EPDM-85Tetningsring, EPDM22,70 kr28,38 kr100 stKontakt oss for å bestille
GN7600-19-15-2-HNBR-85Tetningsring, HNBR24,70 kr30,88 kr100 stKontakt oss for å bestille
GN7600-21-17-2-EPDM-85Tetningsring, EPDM23,40 kr29,25 kr100 stKontakt oss for å bestille
GN7600-21-17-2-HNBR-85Tetningsring, HNBR21,40 kr26,75 kr100 stKontakt oss for å bestille
GN7600-22-18-2-EPDM-85Tetningsring, EPDM24,30 kr30,38 kr100 stKontakt oss for å bestille
GN7600-22-18-2-HNBR-85Tetningsring, HNBR22,10 kr27,63 kr100 stKontakt oss for å bestille
GN7600-25-21-2-EPDM-85Tetningsring, EPDM24,70 kr30,88 kr100 stKontakt oss for å bestille
GN7600-25-21-2-HNBR-85Tetningsring, HNBR22,70 kr28,38 kr100 stKontakt oss for å bestille
GN7600-28-24-2-EPDM-85Tetningsring, EPDM25,60 kr32,00 kr100 stKontakt oss for å bestille
GN7600-28-24-2-HNBR-85Tetningsring, HNBR28,20 kr35,25 kr100 stKontakt oss for å bestille
GN7600-30-26-2-EPDM-85Tetningsring, EPDM27,00 kr33,75 kr100 stKontakt oss for å bestille
GN7600-30-26-2-HNBR-85Tetningsring, HNBR26,70 kr33,38 kr100 stKontakt oss for å bestille
GN7600-32-28-2-EPDM-85Tetningsring, EPDM26,30 kr32,88 kr100 stKontakt oss for å bestille
GN7600-32-28-2-HNBR-85Tetningsring, HNBR32,00 kr40,00 kr100 stKontakt oss for å bestille
GN7600-34-30-2-EPDM-85Tetningsring, EPDM29,90 kr37,38 kr100 stKontakt oss for å bestille
GN7600-34-30-2-HNBR-85Tetningsring, HNBR33,80 kr42,25 kr100 stKontakt oss for å bestille
GN7600-36-32-2-EPDM-85Tetningsring, EPDM32,30 kr40,38 kr100 stKontakt oss for å bestille
GN7600-36-32-2-HNBR-85Tetningsring, HNBR37,50 kr46,88 kr100 stKontakt oss for å bestille

Rull sideveis for flere kolonner
