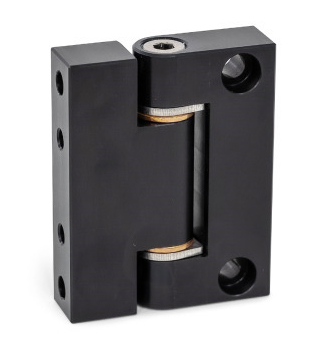

Presisjonshengsel GN7580
Presisjonshengsel av eloksert aluminium.
Lagerbushing av bronse.
Tapp av rustfritt stål (AISI 420).
Skiver av rustfritt stål (AISI 302).
Justerskrue av rustfritt stål (AISI 303).
Gjenget bushing av rustfritt stål (AISI 303).

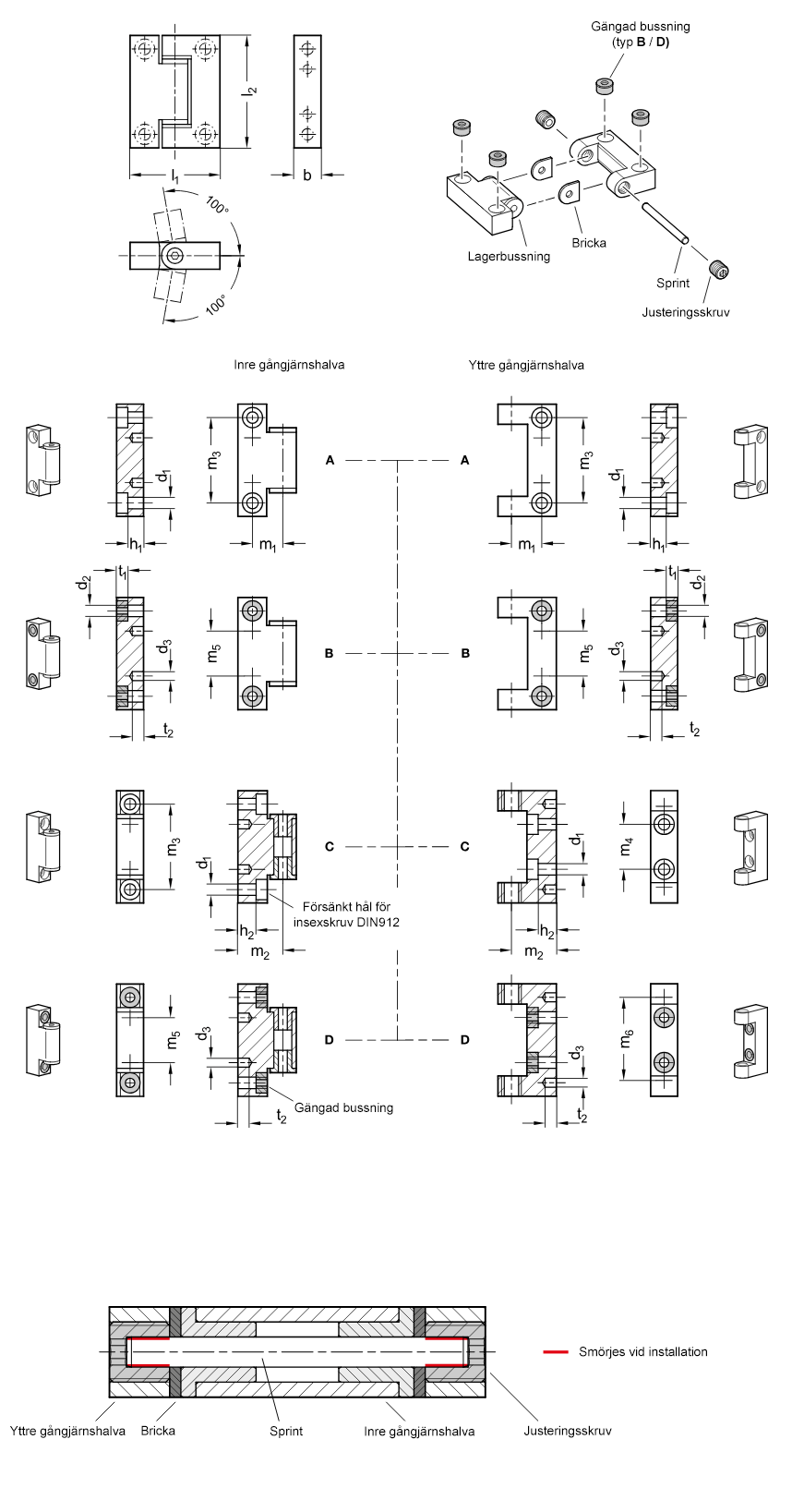

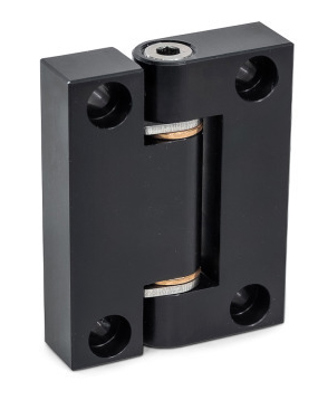

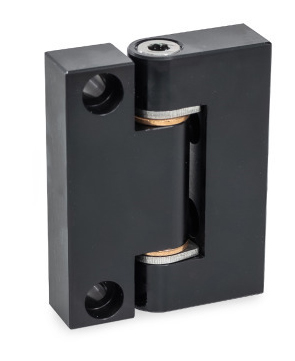

A: Tangentiell festing med sylindrisk forsenkning.

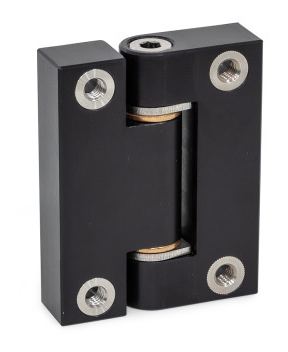

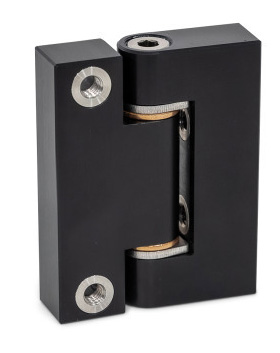

B: Tangentiell festing med gjenget bushing.

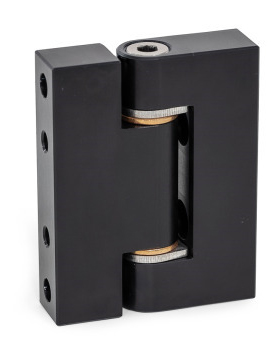

C: Radiell festing med sylindrisk forsenkning.

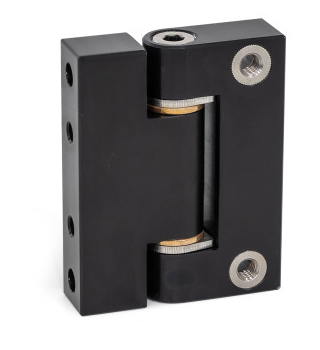

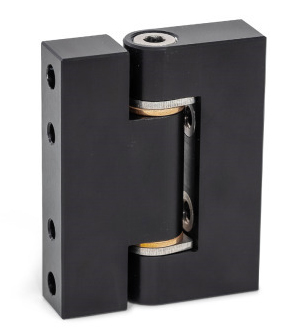

D: Radiell festing med gjenget bushing.
Bestillingseksempel: GN7580-ALS-40-50-B-A
CAD-filer
| l1 | l2 | b | d1 | d2 | d3 H7 | h1 | h2 | m1 | m2 | m3 | m4 | m5 | m6 | t1 | t2 |
| 40 | 50 | 12 | 5,1 | M 5 | 4 | 7 | 8,1 | 13,5 | 20 | 38 | 20 | 20 | 40 | 5 | 9 |
| 55 | 70 | 16 | 6,1 | M 6 | 5 | 10 | 12,3 | 18 | 27,5 | 56 | 26 | 26 | 56 | 6 | 11 |
| 75 | 100 | 22 | 8,1 | M 8 | 6 | 14 | 16,8 | 25 | 37,5 | 80 | 45 | 45 | 80 | 8 | 13 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN7580-ALS-40-50-A-A | Precisionsgångjärn | 895,00 kr | 1 118,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-A-B | Precisionsgångjärn | 975,00 kr | 1 218,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-A-C | Precisionsgångjärn | 895,00 kr | 1 118,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-A-D | Precisionsgångjärn | 975,00 kr | 1 218,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-B-A | Precisionsgångjärn | 975,00 kr | 1 218,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-B-B | Precisionsgångjärn | 1 051,00 kr | 1 313,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-B-C | Precisionsgångjärn | 975,00 kr | 1 218,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-B-D | Precisionsgångjärn | 1 051,00 kr | 1 313,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-C-A | Precisionsgångjärn | 895,00 kr | 1 118,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-C-B | Precisionsgångjärn | 975,00 kr | 1 218,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-C-C | Precisionsgångjärn | 895,00 kr | 1 118,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-C-D | Precisionsgångjärn | 975,00 kr | 1 218,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-D-A | Precisionsgångjärn | 975,00 kr | 1 218,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-D-B | Precisionsgångjärn | 1 051,00 kr | 1 313,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-D-C | Precisionsgångjärn | 975,00 kr | 1 218,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-40-50-D-D | Precisionsgångjärn | 1 051,00 kr | 1 313,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-A-A | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-A-B | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-A-C | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-A-D | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-B-A | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-B-B | Precisionsgångjärn | 1 280,00 kr | 1 600,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-B-C | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-B-D | Precisionsgångjärn | 1 280,00 kr | 1 600,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-C-A | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-C-B | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-C-C | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-C-D | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-D-A | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-D-B | Precisionsgångjärn | 1 280,00 kr | 1 600,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-D-C | Precisionsgångjärn | 1 204,00 kr | 1 505,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-55-70-D-D | Precisionsgångjärn | 1 280,00 kr | 1 600,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-A-A | Precisionsgångjärn | 1 360,00 kr | 1 700,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-A-B | Precisionsgångjärn | 1 435,00 kr | 1 793,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-A-C | Precisionsgångjärn | 1 360,00 kr | 1 700,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-A-D | Precisionsgångjärn | 1 435,00 kr | 1 793,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-B-A | Precisionsgångjärn | 1 435,00 kr | 1 793,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-B-B | Precisionsgångjärn | 1 512,00 kr | 1 890,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-B-C | Precisionsgångjärn | 1 435,00 kr | 1 793,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-B-D | Precisionsgångjärn | 1 512,00 kr | 1 890,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-C-A | Precisionsgångjärn | 1 360,00 kr | 1 700,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-C-B | Precisionsgångjärn | 1 435,00 kr | 1 793,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-C-C | Precisionsgångjärn | 1 360,00 kr | 1 700,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-C-D | Precisionsgångjärn | 1 435,00 kr | 1 793,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-D-A | Precisionsgångjärn | 1 435,00 kr | 1 793,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-D-B | Precisionsgångjärn | 1 512,00 kr | 1 890,00 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-D-C | Precisionsgångjärn | 1 435,00 kr | 1 793,75 kr | Kontakt oss for å bestille | ||
| GN7580-ALS-75-100-D-D | Precisionsgångjärn | 1 512,00 kr | 1 890,00 kr | Kontakt oss for å bestille | ||
