Oljeplugg GN749 av galvanisert stål med unbrakofeste og NBR- eller FPM-pakning
Oljeplugg av galvanisert stål med unbrakofeste og NBR- eller FPM-pakning.

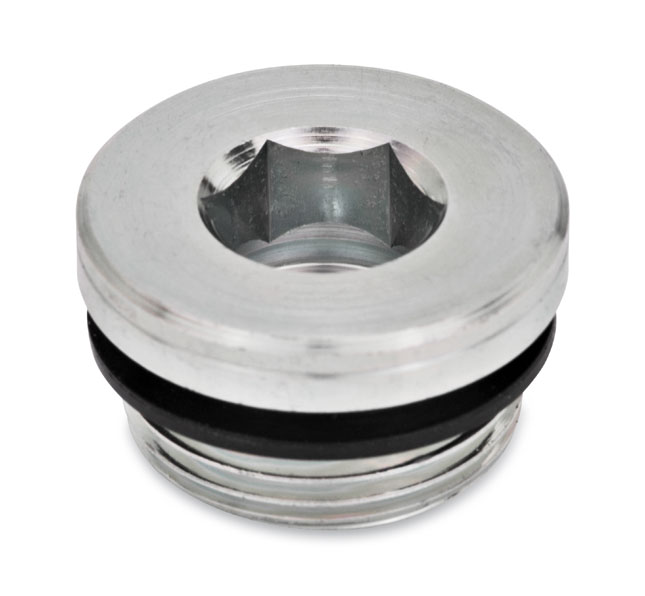

Type A med NBR-pakning (svart). Maks temperaturbestandighet: 100°C.

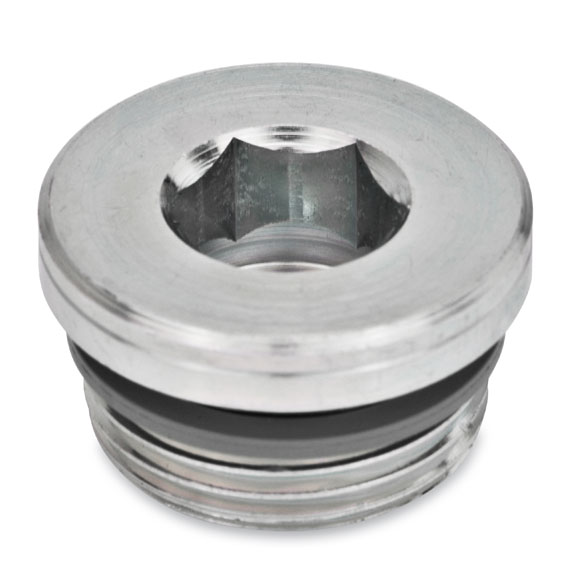

Type B med FPM-pakning (ikke svart). Maks temperaturbestandighet: 180°C.
Bestillingseksempel: GN749-G3/4-B
CAD-filer

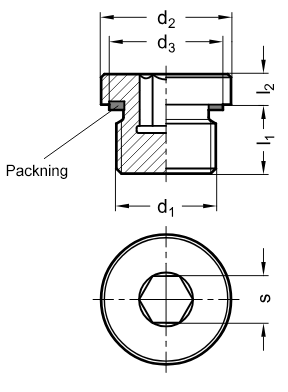

| d1 | d1 | d2 h14 | d3 | l1 | l2 | s | Max. tryck (Bar) | Rekommenderat åtdragningsmoment (Nm) | |
| M 8 x 1 | - | - | 12 | 9,9 | 8 | 4 | 4 | 400 | 8 |
| M 10 x 1 | - | G 1/8 | 14 | 11,9 | 8 | 4 | 5 | 400 | 12 |
| M 12 x 1,5 | - | - | 17 | 14,4 | 12 | 5 | 6 | 400 | 25 |
| M 14 x 1,5 | - | G 1/4 | 19 | 16,5 | 12 | 5 | 6 | 400 | 30 |
| M 16 x 1,5 | - | G 3/8 | 22 | 18,9 | 12 | 5 | 8 | 400 | 50 |
| M 18 x 1,5 | - | - | 24 | 20,9 | 12 | 5 | 8 | 400 | 60 |
| M 20 x 1,5 | - | - | 26 | 22,9 | 14 | 5 | 10 | 400 | 70 |
| M 22 x 1,5 | - | - | 27 | 24,3 | 14 | 5 | 10 | 400 | 80 |
| - | - | G 1/2 | 27 | 23,9 | 14 | 5 | 10 | 400 | 80 |
| M 24 x 1,5 | - | - | 30 | 26,9 | 14 | 5 | 12 | 400 | 95 |
| M 26 x 1,5 | M 27 x 2 | G 3/4 | 32 | 29,2 | 16 | 5 | 12 | 400 | 120 |
| M 30 x 1,5 | - | - | 37 | 32,7 | 16 | 6,5 | 17 | 400 | 190 |
| M 33 x 2 | - | G 1 | 40 | 35,7 | 16 | 6,5 | 17 | 400 | 225 |
| M 42 x 2 | - | G 1 1/4 | 50 | 45,8 | 16 | 6,5 | 22 | 315 | 360 |
| M 48 x 2 | - | G 1 1/2 | 55 | 50,7 | 16 | 6,5 | 24 | 315 | 400 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN749-G1/2-A | Oljeplugg | 32,30 kr | 40,38 kr | Kontakt oss for å bestille | ||
| GN749-G1/2-B | Oljeplugg | 40,90 kr | 51,13 kr | Kontakt oss for å bestille | ||
| GN749-G1/4-A | Oljeplugg | 17,10 kr | 21,38 kr | Kontakt oss for å bestille | ||
| GN749-G1/4-B | Oljeplugg | 23,00 kr | 28,75 kr | Kontakt oss for å bestille | ||
| GN749-G1/8-A | Oljeplugg | 11,50 kr | 14,38 kr | Kontakt oss for å bestille | ||
| GN749-G1/8-B | Oljeplugg | 15,40 kr | 19,25 kr | Kontakt oss for å bestille | ||
| GN749-G11/2-A | Oljeplugg | 220,00 kr | 275,00 kr | Kontakt oss for å bestille | ||
| GN749-G11/2-B | Oljeplugg | 251,00 kr | 313,75 kr | Kontakt oss for å bestille | ||
| GN749-G11/4-A | Oljeplugg | 138,00 kr | 172,50 kr | Kontakt oss for å bestille | ||
| GN749-G11/4-B | Oljeplugg | 169,50 kr | 211,88 kr | Kontakt oss for å bestille | ||
| GN749-G1-A | Oljeplugg | 79,10 kr | 98,88 kr | Kontakt oss for å bestille | ||
| GN749-G1-B | Oljeplugg | 99,00 kr | 123,75 kr | Kontakt oss for å bestille | ||
| GN749-G3/4-A | Oljeplugg | 52,90 kr | 66,13 kr | Kontakt oss for å bestille | ||
| GN749-G3/4-B | Oljeplugg | 61,40 kr | 76,75 kr | Kontakt oss for å bestille | ||
| GN749-G3/8-A | Oljeplugg | 21,80 kr | 27,25 kr | Kontakt oss for å bestille | ||
| GN749-G3/8-B | Oljeplugg | 27,40 kr | 34,25 kr | Kontakt oss for å bestille | ||
| GN749-M10X1-A | Oljeplugg | 11,50 kr | 14,38 kr | Kontakt oss for å bestille | ||
| GN749-M10X1-B | Oljeplugg | 16,60 kr | 20,75 kr | Kontakt oss for å bestille | ||
| GN749-M12X1,5-A | Oljeplugg | 15,10 kr | 18,88 kr | Kontakt oss for å bestille | ||
| GN749-M12X1,5-B | Oljeplugg | 20,50 kr | 25,63 kr | Kontakt oss for å bestille | ||
| GN749-M14X1,5-A | Oljeplugg | 18,00 kr | 22,50 kr | Kontakt oss for å bestille | ||
| GN749-M14X1,5-B | Oljeplugg | 22,20 kr | 27,75 kr | Kontakt oss for å bestille | ||
| GN749-M16X1,5-A | Oljeplugg | 21,80 kr | 27,25 kr | Kontakt oss for å bestille | ||
| GN749-M16X1,5-B | Oljeplugg | 28,70 kr | 35,88 kr | Kontakt oss for å bestille | ||
| GN749-M18X1,5-A | Oljeplugg | 24,60 kr | 30,75 kr | Kontakt oss for å bestille | ||
| GN749-M18X1,5-B | Oljeplugg | 31,80 kr | 39,75 kr | Kontakt oss for å bestille | ||
| GN749-M20X1,5-A | Oljeplugg | 34,30 kr | 42,88 kr | Kontakt oss for å bestille | ||
| GN749-M20X1,5-B | Oljeplugg | 44,80 kr | 56,00 kr | Kontakt oss for å bestille | ||
| GN749-M22X1,5-A | Oljeplugg | 33,30 kr | 41,63 kr | Kontakt oss for å bestille | ||
| GN749-M22X1,5-B | Oljeplugg | 40,70 kr | 50,88 kr | Kontakt oss for å bestille | ||
| GN749-M24X1,5-A | Oljeplugg | 55,50 kr | 69,38 kr | Kontakt oss for å bestille | ||
| GN749-M24X1,5-B | Oljeplugg | 65,80 kr | 82,25 kr | Kontakt oss for å bestille | ||
| GN749-M26X1,5-A | Oljeplugg | 49,40 kr | 61,75 kr | Kontakt oss for å bestille | ||
| GN749-M26X1,5-B | Oljeplugg | 60,90 kr | 76,13 kr | Kontakt oss for å bestille | ||
| GN749-M27X2-A | Oljeplugg | 49,40 kr | 61,75 kr | Kontakt oss for å bestille | ||
| GN749-M27X2-B | Oljeplugg | 61,40 kr | 76,75 kr | Kontakt oss for å bestille | ||
| GN749-M30X1,5-A | Oljeplugg | 99,20 kr | 124,00 kr | Kontakt oss for å bestille | ||
| GN749-M30X1,5-B | Oljeplugg | 121,50 kr | 151,88 kr | Kontakt oss for å bestille | ||
| GN749-M33X2-A | Oljeplugg | 85,40 kr | 106,75 kr | Kontakt oss for å bestille | ||
| GN749-M33X2-B | Oljeplugg | 97,00 kr | 121,25 kr | Kontakt oss for å bestille | ||
| GN749-M42X2-A | Oljeplugg | 158,00 kr | 197,50 kr | Kontakt oss for å bestille | ||
| GN749-M42X2-B | Oljeplugg | 182,00 kr | 227,50 kr | Kontakt oss for å bestille | ||
| GN749-M48X2-A | Oljeplugg | 195,00 kr | 243,75 kr | Kontakt oss for å bestille | ||
| GN749-M48X2-B | Oljeplugg | 248,00 kr | 310,00 kr | Kontakt oss for å bestille | ||
| GN749-M8X1-A | Oljeplugg | 14,10 kr | 17,63 kr | Kontakt oss for å bestille | ||
| GN749-M8X1-B | Oljeplugg | 19,30 kr | 24,13 kr | Kontakt oss for å bestille | ||
