Låsbar justeringsbolt av galvanisert stål, for sveising

Låsbar justeringsbolt GN722.4 E/V ST av galvanisert stål, for sveising

Justeringsbolt av forzinket stål (feste av brunert stål), beregnet for sveising.

Toleransene mellom tapp og styring er valgt slik at funksjonssikkerheten garanteres selv etter sveising, påføring av et korrosjonsbeskyttelseslag eller ved forurensning.

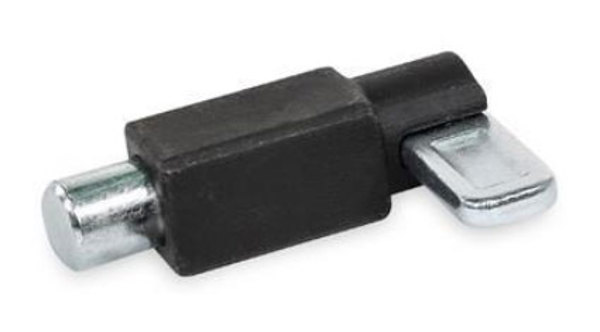

Type E: kvadratisk, montert.
Type EU: kvadratisk, umontert.

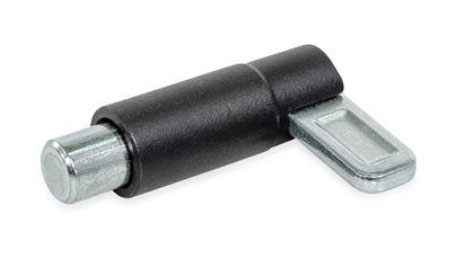

Type V: sylindrisk, montert.
Type VU: sylindrisk, umontert.

Bestillingseksempel: GN722.4-14-20-V-ST

Relaterte produkter

GN722.4 C/T ST
GN722.4 E/V A4
GN722.4 A/R ST

CAD-filer

Låsbar inställningsbult i förzinkat stål för svetsning

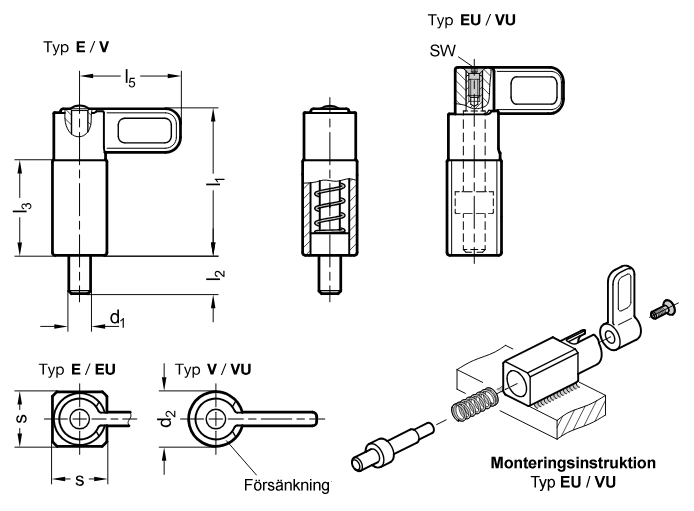

d1d1d2sl1 ≈l2l3l5SW
Typ E / EUTyp V / VUTyp V / VUTyp E / EU
Stift -0,05/-0,25Stift -0,05/-0,25
Hål +0,1/+0,3Hål +0,2/+0,4
882020541435372,5
10102020541435372,5
12122020541435372,5
14142020541435372,5
16163030832054554
20203030832054554
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN722.4-10-20-E-STInställningsbult för svetsning, fzb117,00 kr146,25 krKontakt oss for å bestille
GN722.4-10-20-EU-STInställningsbult för svetsning, omonterad, fzb120,50 kr150,63 krKontakt oss for å bestille
GN722.4-10-20-V-STInställningsbult för svetsning, fzb127,50 kr159,38 krKontakt oss for å bestille
GN722.4-10-20-VU-STInställningsbult för svetsning, omonterad, fzb157,00 kr196,25 krKontakt oss for å bestille
GN722.4-12-20-E-STInställningsbult för svetsning, fzb118,00 kr147,50 krKontakt oss for å bestille
GN722.4-12-20-EU-STInställningsbult för svetsning, omonterad, fzb120,50 kr150,63 krKontakt oss for å bestille
GN722.4-12-20-V-STInställningsbult för svetsning, fzb128,50 kr160,63 krKontakt oss for å bestille
GN722.4-12-20-VU-STInställningsbult för svetsning, omonterad, fzb148,50 kr185,63 krKontakt oss for å bestille
GN722.4-14-20-E-STInställningsbult för svetsning, fzb118,50 kr148,13 krKontakt oss for å bestille
GN722.4-14-20-EU-STInställningsbult för svetsning, omonterad, fzb120,50 kr150,63 krKontakt oss for å bestille
GN722.4-14-20-V-STInställningsbult för svetsning, fzb129,00 kr161,25 krKontakt oss for å bestille
GN722.4-14-20-VU-STInställningsbult för svetsning, omonterad, fzb148,50 kr185,63 krKontakt oss for å bestille
GN722.4-16-30-E-STInställningsbult för svetsning, fzb321,00 kr401,25 krKontakt oss for å bestille
GN722.4-16-30-EU-STInställningsbult för svetsning, omonterad, fzb282,00 kr352,50 krKontakt oss for å bestille
GN722.4-16-30-V-STInställningsbult för svetsning, fzb311,00 kr388,75 krKontakt oss for å bestille
GN722.4-16-30-VU-STInställningsbult för svetsning, omonterad, fzb272,00 kr340,00 krKontakt oss for å bestille
GN722.4-20-30-E-STInställningsbult för svetsning, fzb310,00 kr387,50 krKontakt oss for å bestille
GN722.4-20-30-EU-STInställningsbult för svetsning, omonterad, fzb282,00 kr352,50 krKontakt oss for å bestille
GN722.4-20-30-V-STInställningsbult för svetsning, fzb299,00 kr373,75 krKontakt oss for å bestille
GN722.4-20-30-VU-STInställningsbult för svetsning, omonterad, fzb272,00 kr340,00 krKontakt oss for å bestille
GN722.4-8-20-E-STInställningsbult för svetsning, fzb118,50 kr148,13 krKontakt oss for å bestille
GN722.4-8-20-EU-STInställningsbult för svetsning, omonterad, fzb120,50 kr150,63 krKontakt oss for å bestille
GN722.4-8-20-V-STInställningsbult för svetsning, fzb129,00 kr161,25 krKontakt oss for å bestille
GN722.4-8-20-VU-STInställningsbult för svetsning, omonterad, fzb157,00 kr196,25 krKontakt oss for å bestille
