Justeringsbolt med sylindrisk eller kvadratisk feste av rustfritt, syrefast stål for sveising

Justeringsbolt GN722.4 A4 av rustfritt, syrefast stål, for sveising

Justeringsbolt av rustfritt, syrefast stål egnet for sveising.

Toleransene mellom tapp og styring er valgt slik at funksjonssikkerheten garanteres selv etter sveising og ved forurensning.

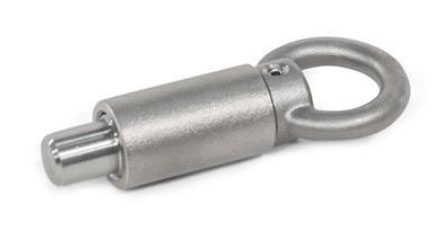

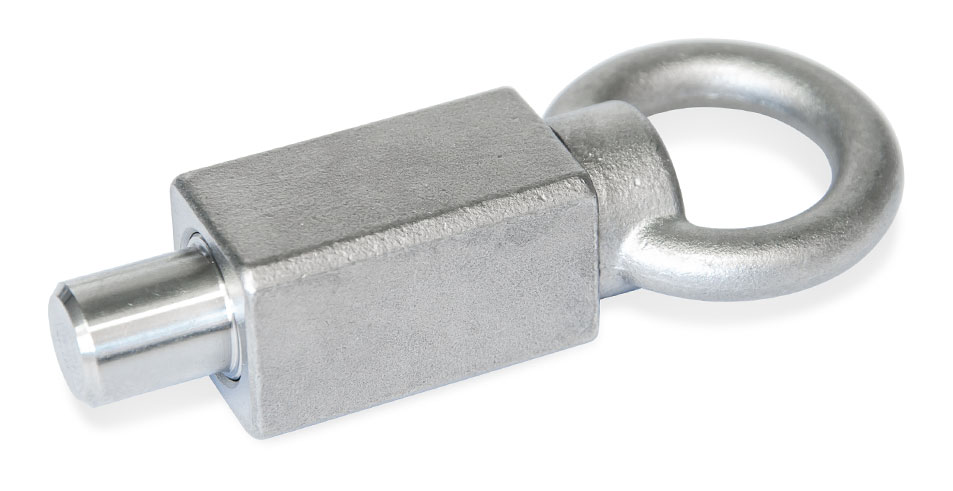

Type A: kvadratisk, montert. Type AU: kvadratisk, umontert. Type R: sylindrisk, montert. Type RU: sylindrisk, umontert.

Bestillingseksempel: GN722.4-10-20-AU-A4

CAD-filer

Inställningsbult med cylindriskt eller kvadratiskt fäste i rostfritt, syrafast stål för svetsning

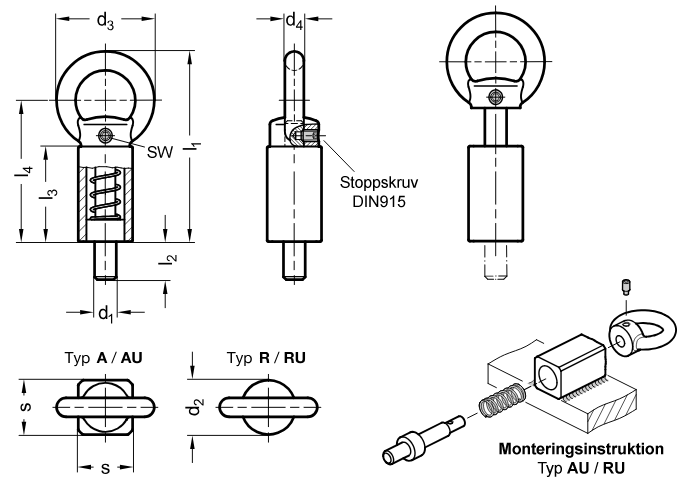

d1d1d2sd3d4l1 ≈l2l3l4SW
Typ A / AUTyp R / RUTyp R / RUTyp A / AU
Stift -0,05/-0,25Stift -0,05/-0,25
Hål +0,1/+0,3Hål +0,2/+0,4
882020367701435522
10102020367701435522
12122020367701435522
14142020367701435522
1616303050101002054782,5
2020303050101002054782,5
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN722.4-10-20-A-A4Justeringsbolt for sveising, syrefast291,00 kr363,75 krKontakt oss for å bestille
GN722.4-10-20-AU-A4Justeringsbolt for sveising, umontert, syrefast271,00 kr338,75 krKontakt oss for å bestille
GN722.4-12-20-A-A4Justeringsbolt for sveising, syrefast295,00 kr368,75 krKontakt oss for å bestille
GN722.4-12-20-AU-A4Justeringsbolt for sveising, umontert, syrefast275,00 kr343,75 krKontakt oss for å bestille
GN722.4-14-20-A-A4Justeringsbolt for sveising, syrefast295,00 kr368,75 krKontakt oss for å bestille
GN722.4-14-20-AU-A4Justeringsbolt for sveising, umontert, syrefast275,00 kr343,75 krKontakt oss for å bestille
GN722.4-16-30-A-A4Justeringsbolt for sveising, syrefast575,00 kr718,75 krKontakt oss for å bestille
GN722.4-16-30-AU-A4Justeringsbolt for sveising, umontert, syrefast554,00 kr692,50 krKontakt oss for å bestille
GN722.4-20-30-A-A4Justeringsbolt for sveising, syrefast575,00 kr718,75 krKontakt oss for å bestille
GN722.4-20-30-AU-A4Justeringsbolt for sveising, umontert, syrefast554,00 kr692,50 krKontakt oss for å bestille
GN722.4-8-20-A-A4Justeringsbolt for sveising, syrefast299,00 kr373,75 krKontakt oss for å bestille
GN722.4-8-20-AU-A4Justeringsbolt for sveising, umontert, syrefast277,00 kr346,25 krKontakt oss for å bestille
GN722.4-10-20-R-A4Inställningsbult för svetsning, rostfri242,00 kr302,50 krKontakt oss for å bestille
GN722.4-10-20-RU-A4Inställningsbult för svetsning, omonterad, rostfri224,00 kr280,00 krKontakt oss for å bestille
GN722.4-12-20-R-A4Inställningsbult för svetsning, rostfri250,00 kr312,50 krKontakt oss for å bestille
GN722.4-12-20-RU-A4Inställningsbult för svetsning, omonterad, rostfri234,00 kr292,50 krKontakt oss for å bestille
GN722.4-14-20-R-A4Inställningsbult för svetsning, rostfri226,00 kr282,50 krKontakt oss for å bestille
GN722.4-14-20-RU-A4Inställningsbult för svetsning, omonterad, rostfri209,00 kr261,25 krKontakt oss for å bestille
GN722.4-16-30-R-A4Inställningsbult för svetsning, rostfri456,00 kr570,00 krKontakt oss for å bestille
GN722.4-16-30-RU-A4Inställningsbult för svetsning, omonterad, rostfri439,00 kr548,75 krKontakt oss for å bestille
GN722.4-20-30-R-A4Inställningsbult för svetsning, rostfri456,00 kr570,00 krKontakt oss for å bestille
GN722.4-20-30-RU-A4Inställningsbult för svetsning, omonterad, rostfri439,00 kr548,75 krKontakt oss for å bestille
GN722.4-8-20-R-A4Inställningsbult för svetsning, rostfri250,00 kr312,50 krKontakt oss for å bestille
GN722.4-8-20-RU-A4Inställningsbult för svetsning, omonterad, rostfri234,00 kr292,50 krKontakt oss for å bestille
