Justeringsbolt GN722.3 A4 av rustfritt, syrefast stål
Justeringsbolt av rustfritt, syrefast stål.

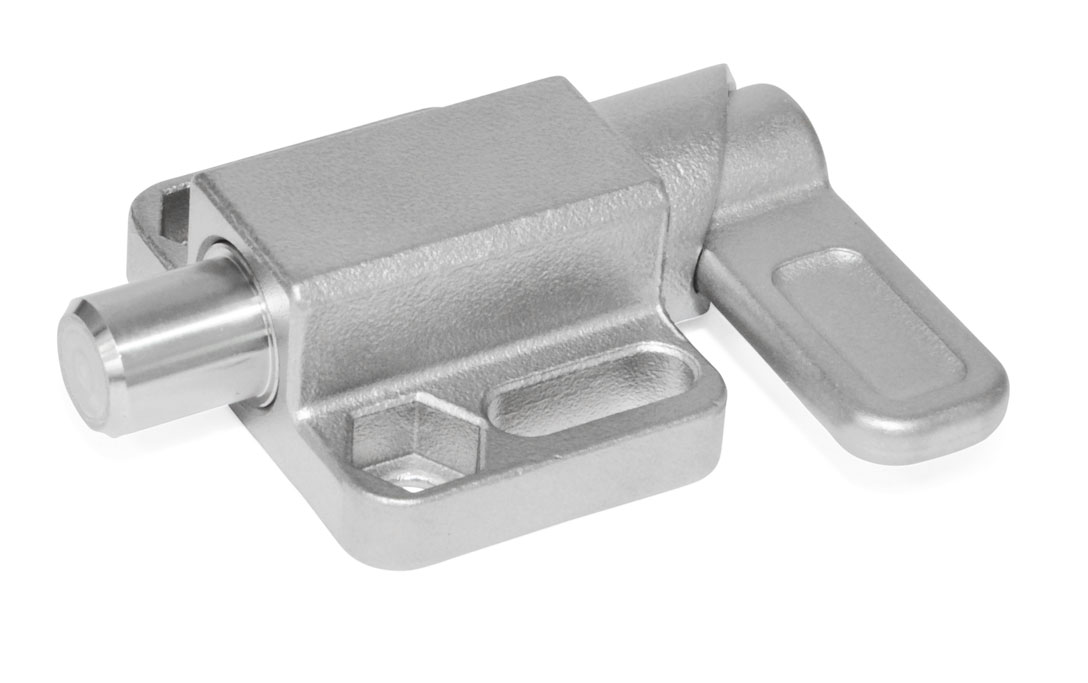

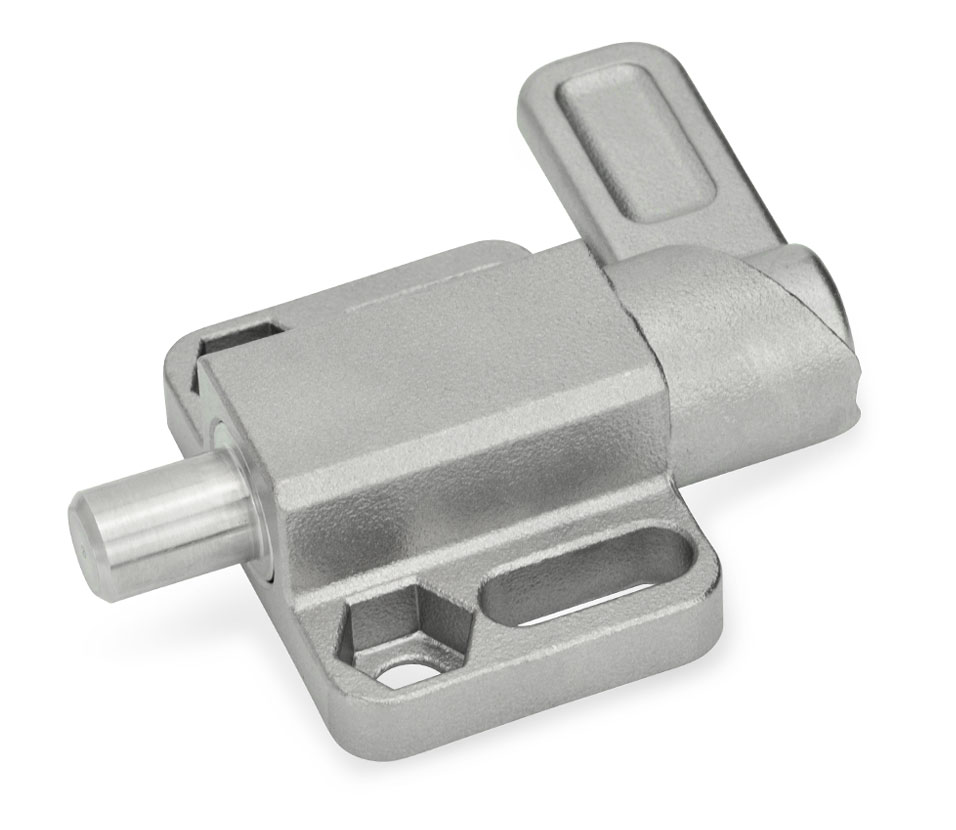

Type L: venstre. Type R: høyre.
Bestillingseksempel: GN722.3-20-30-R-A4
Relaterte produkter
CAD-filer

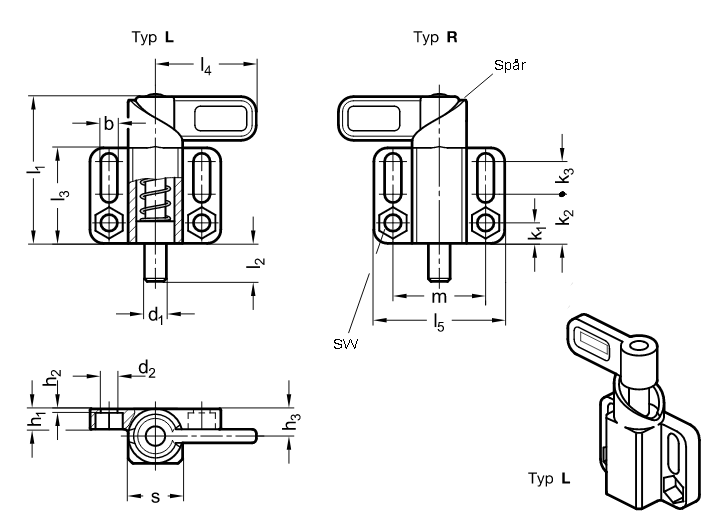

| d1 | s | b +0.3 | d2 +0.2 | h1 | h2 | h3 | k1 | k2 | k3 | l1 ≈ | l2 | l3 | l4 | l5 | m | sw | Fjäderkraft (N) ≈ | |
| Stift -0.05/-0.25 | Tappens yttre ändläge | Tappens inre ändläge | ||||||||||||||||
| Hål +0.1/+0.3 | ||||||||||||||||||
| 8 | 20 | 6.1 | 6.1 | 7.5 | 1.5 | 10 | 7.5 | 18 | 12 | 54 | 14 | 35 | 37 | 48 | 34 | 10 | 15 | 50 |
| 10 | 20 | 6.1 | 6.1 | 7.5 | 1.5 | 10 | 7.5 | 18 | 12 | 54 | 14 | 35 | 37 | 48 | 34 | 10 | 15 | 50 |
| 12 | 20 | 6.1 | 6.1 | 7.5 | 1.5 | 10 | 7.5 | 18 | 12 | 54 | 14 | 35 | 37 | 48 | 34 | 10 | 15 | 50 |
| 14 | 20 | 6.1 | 6.1 | 7.5 | 1.5 | 10 | 7.5 | 18 | 12 | 54 | 14 | 35 | 37 | 48 | 34 | 10 | 15 | 50 |
| 16 | 30 | 10.1 | 10.1 | 15 | 5 | 15 | 14 | 34 | 10 | 83 | 20 | 54 | 55 | 80 | 55 | 17 | 30 | 110 |
| 20 | 30 | 10.1 | 10.1 | 15 | 5 | 15 | 14 | 34 | 10 | 83 | 20 | 54 | 55 | 80 | 55 | 17 | 30 | 110 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN722.3-10-20-L-A4 | Justeringsbolt, venstre, rustfri, syrefast | 326,00 kr | 407,50 kr | Kontakt oss for å bestille | ||
| GN722.3-10-20-R-A4 | Justeringsbolt, høyre, rustfri, syrefast | 326,00 kr | 407,50 kr | Kontakt oss for å bestille | ||
| GN722.3-12-20-L-A4 | Justeringsbolt, venstre, rustfri, syrefast | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN722.3-12-20-R-A4 | Justeringsbolt, høyre, rustfri, syrefast | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN722.3-14-20-L-A4 | Justeringsbolt, venstre, rustfri, syrefast | 328,00 kr | 410,00 kr | Kontakt oss for å bestille | ||
| GN722.3-14-20-R-A4 | Justeringsbolt, høyre, rustfri, syrefast | 328,00 kr | 410,00 kr | Kontakt oss for å bestille | ||
| GN722.3-16-30-L-A4 | Justeringsbolt, venstre, rustfri, syrefast | 809,00 kr | 1 011,25 kr | Kontakt oss for å bestille | ||
| GN722.3-16-30-R-A4 | Justeringsbolt, høyre, rustfri, syrefast | 809,00 kr | 1 011,25 kr | Kontakt oss for å bestille | ||
| GN722.3-20-30-L-A4 | Justeringsbolt, venstre, rustfri, syrefast | 809,00 kr | 1 011,25 kr | Kontakt oss for å bestille | ||
| GN722.3-20-30-R-A4 | Justeringsbolt, høyre, rustfri, syrefast | 809,00 kr | 1 011,25 kr | Kontakt oss for å bestille | ||
| GN722.3-8-20-L-A4 | Justeringsbolt, venstre, rustfri, syrefast | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN722.3-8-20-R-A4 | Justeringsbolt, høyre, rustfri, syrefast | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
