Justeringsbolt GN721.5 av rustfritt stål, uten låsing
Justeringsbolt av rustfritt stål, uten låsing. Eventuelt plastbelegg av polyamid (se alternativ nedenfor).
Utførelse: R: stiften når ytre posisjon ved rotasjon med klokken. L: stiften når ytre posisjon ved rotasjon mot klokken.

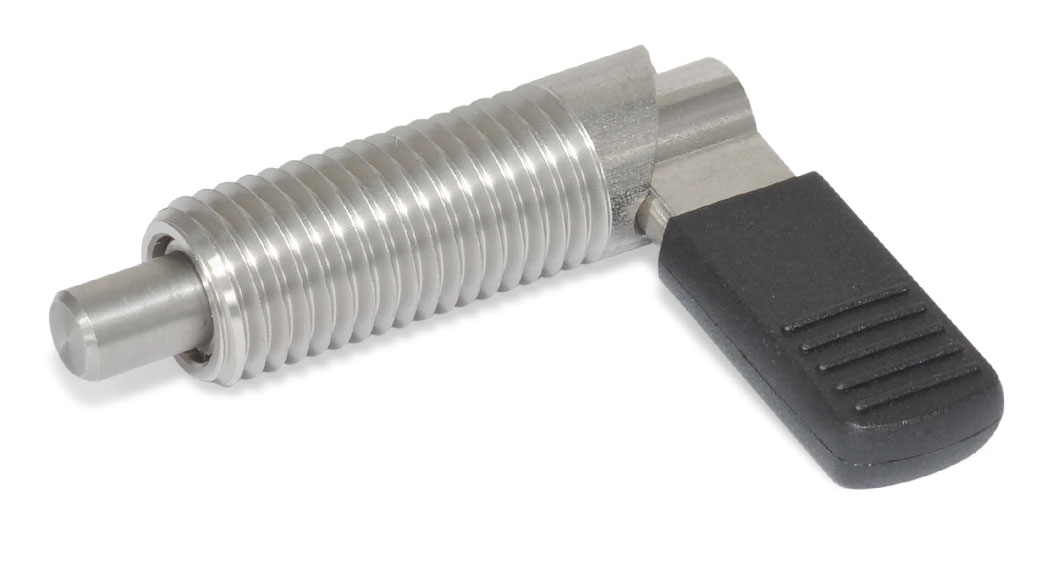

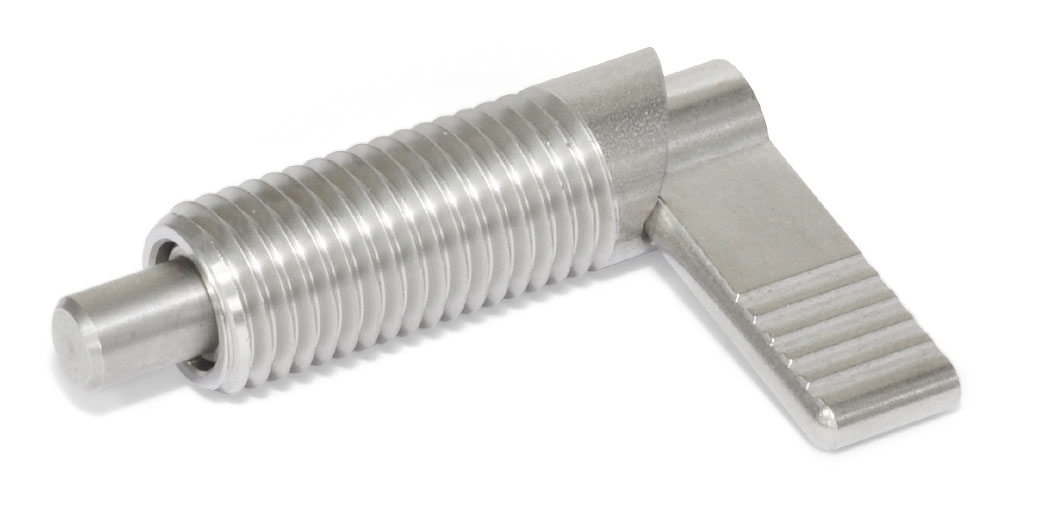

A: uten plastbelagt grep. B: med plastbelagt grep.

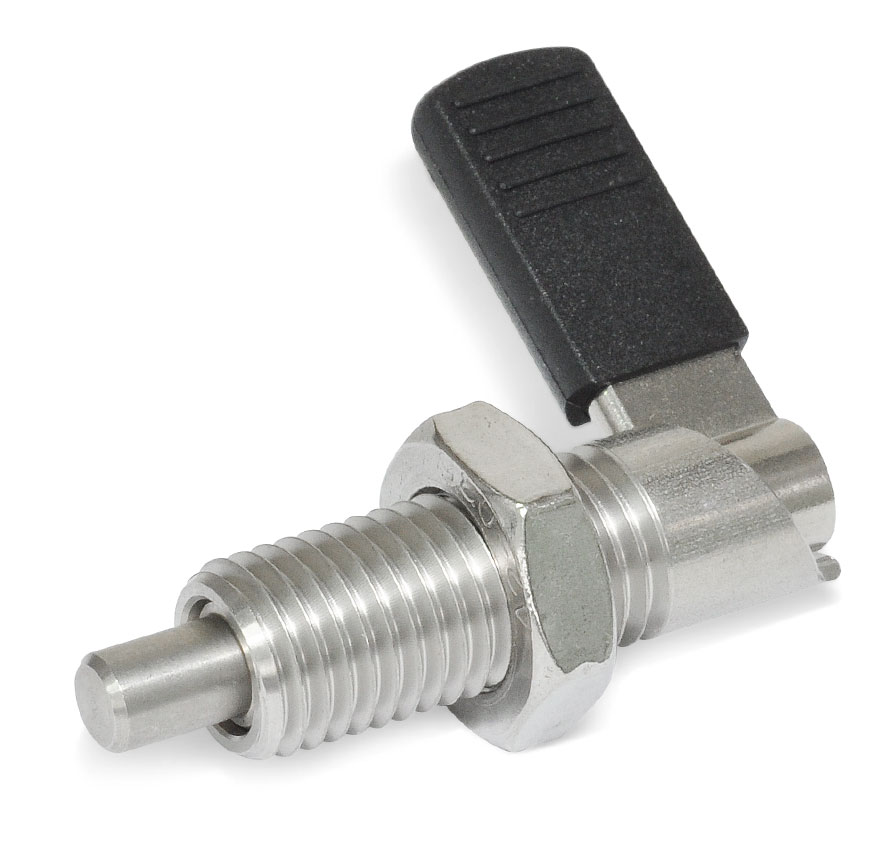

K: leveres med kontramutter.
Bestillingseksempel: GN721.5-10-M20X1,5-RAK
CAD-filer

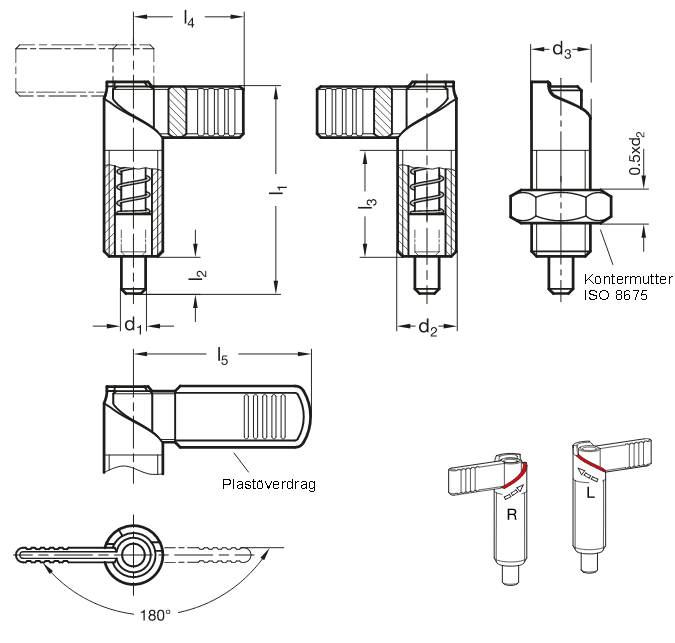

| d1 | d2 | d3 | l1 | l2 | l3 +1.5 | l4 | l5 | Fjäderkraft (N) ≈ | |
| Stift -0.02/-0.04 | Tappens yttre ändläge | Tappens inre ändläge | |||||||
| Hål H7 | |||||||||
| 5* | M 10 x 1 | 10 | 37,5 | 6 | 19 | 21 | - | 7 | 20 |
| 6 | M 12 x 1,5 | 12 | 47 | 8 | 26 | 26 | 32 | 8 | 18 |
| 8 | M 16 x 1,5 | 16 | 56 | 10 | 30 | 32 | 42 | 11 | 29 |
| 10 | M 20 x 1,5 | 20 | 69 | 12 | 37 | 37 | 52 | 21 | 57 |
| * Endast tillgänglig i typ LA, LAK, RA and RAK |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN721.5-10-M20X1,5-LA | Justeringsbolt, rustfri | 364,00 kr | 455,00 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-10-M20X1,5-LAK | Justeringsbolt, rustfri | 394,00 kr | 492,50 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-10-M20X1,5-LB | Justeringsbolt, rustfri | 376,00 kr | 470,00 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-10-M20X1,5-LBK | Justeringsbolt, rustfri | 406,00 kr | 507,50 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-10-M20X1,5-RA | Justeringsbolt, rustfri | 364,00 kr | 455,00 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-10-M20X1,5-RAK | Justeringsbolt, rustfri | 394,00 kr | 492,50 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-10-M20X1,5-RB | Justeringsbolt, rustfri | 376,00 kr | 470,00 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-10-M20X1,5-RBK | Justeringsbolt, rustfri | 406,00 kr | 507,50 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-5-M10X1-LA | Justeringsbolt, rustfri | 267,00 kr | 333,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-5-M10X1-LAK | Justeringsbolt, rustfri | 277,00 kr | 346,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-5-M10X1-RA | Justeringsbolt, rustfri | 267,00 kr | 333,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-5-M10X1-RAK | Justeringsbolt, rustfri | 277,00 kr | 346,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-6-M12X1,5-LA | Justeringsbolt, rustfri | 294,00 kr | 367,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-6-M12X1,5-LAK | Justeringsbolt, rustfri | 305,00 kr | 381,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-6-M12X1,5-LB | Justeringsbolt, rustfri | 309,00 kr | 386,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-6-M12X1,5-LBK | Justeringsbolt, rustfri | 320,00 kr | 400,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-6-M12X1,5-RA | Justeringsbolt, rustfri | 294,00 kr | 367,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-6-M12X1,5-RAK | Justeringsbolt, rustfri | 305,00 kr | 381,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-6-M12X1,5-RB | Justeringsbolt, rustfri | 309,00 kr | 386,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-6-M12X1,5-RBK | Justeringsbolt, rustfri | 320,00 kr | 400,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.5-8-M16X1,5-LA | Justeringsbolt, rustfri | 285,00 kr | 356,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-8-M16X1,5-LAK | Justeringsbolt, rustfri | 299,00 kr | 373,75 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-8-M16X1,5-LB | Justeringsbolt, rustfri | 299,00 kr | 373,75 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-8-M16X1,5-LBK | Justeringsbolt, rustfri | 301,00 kr | 376,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-8-M16X1,5-RA | Justeringsbolt, rustfri | 285,00 kr | 356,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-8-M16X1,5-RAK | Justeringsbolt, rustfri | 299,00 kr | 373,75 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-8-M16X1,5-RB | Justeringsbolt, rustfri | 299,00 kr | 373,75 kr | — | — | Kontakt oss for å bestille | ||
| GN721.5-8-M16X1,5-RBK | Justeringsbolt, rustfri | 312,00 kr | 390,00 kr | — | — | Kontakt oss for å bestille | ||
