Justeringsbolt GN721.1 av brunert stål, med låsing
Justeringsbolt av brunert stål, med låsing. Fjær av rustfritt stål. Eventuelt plastbelegg av polyamid (se alternativ nedenfor).
Utførelse: R: stiften når ytre posisjon ved rotasjon med klokken. L: stiften når ytre posisjon ved rotasjon mot klokken.

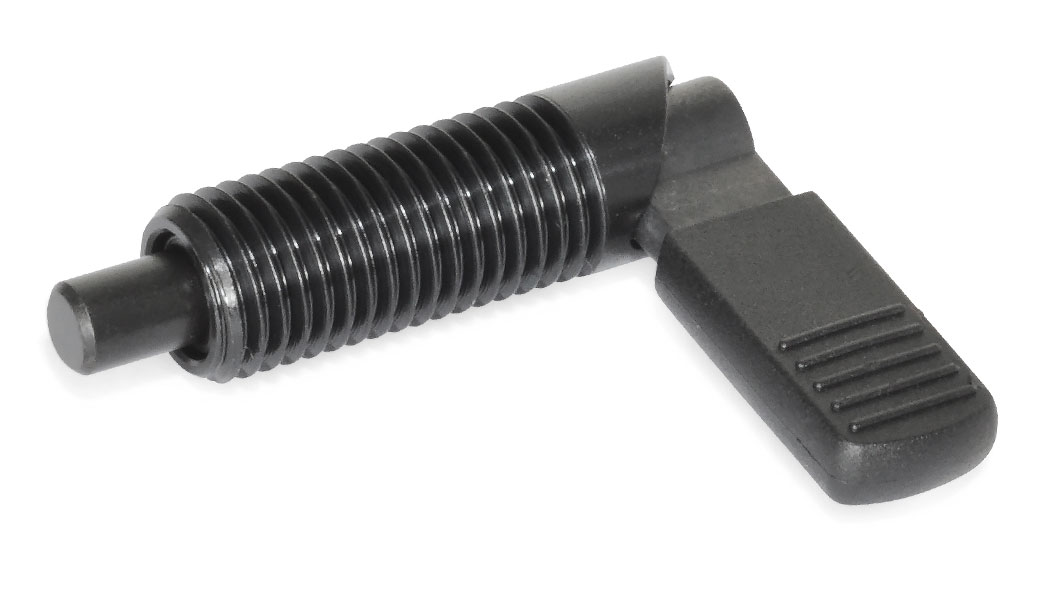

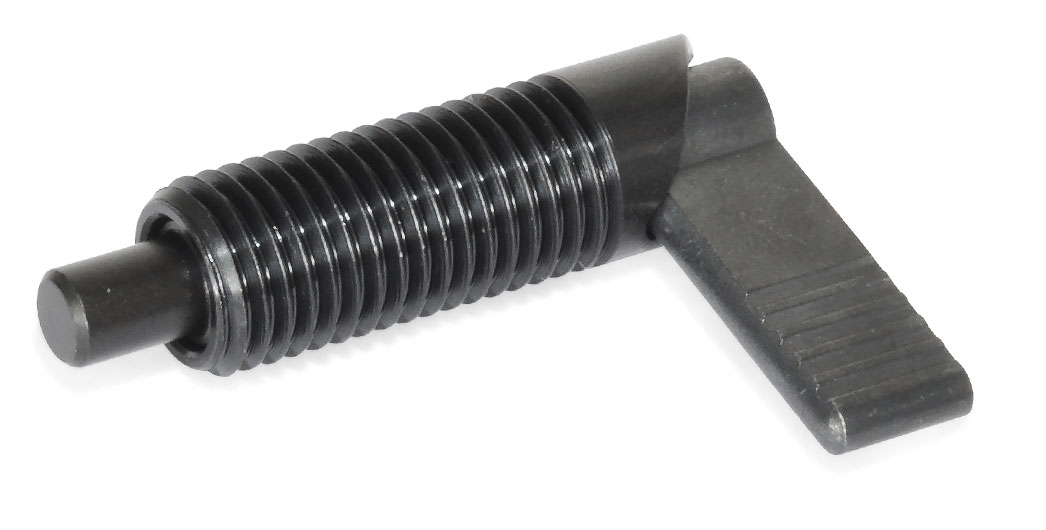

A: uten plastbelagt grep. B: med plastbelagt grep.

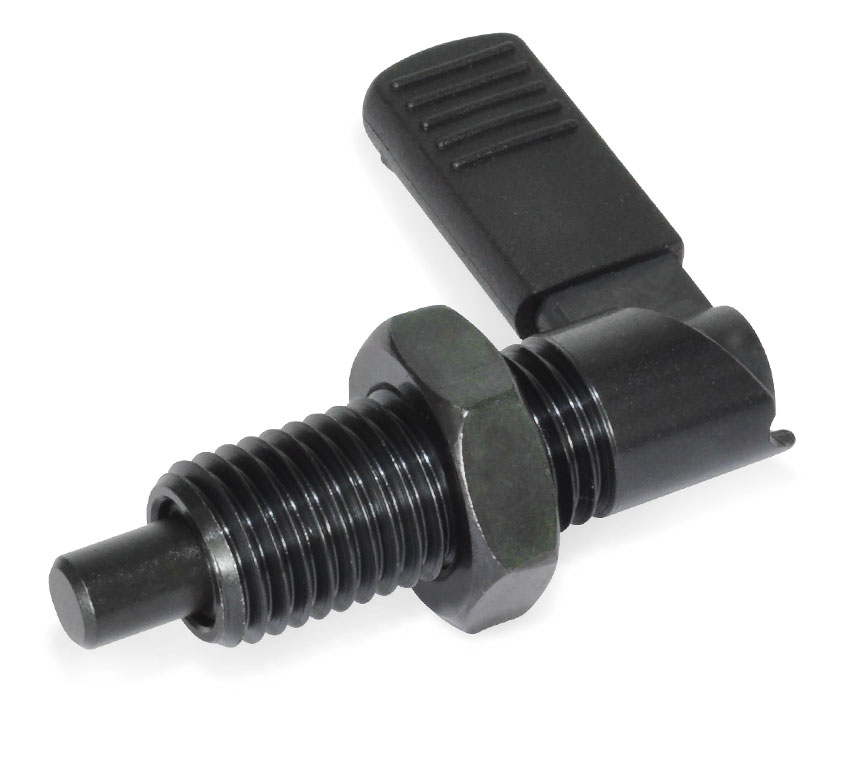

K: leveres med kontramutter.
Bestillingseksempel: GN721.1-10-M20X1,5-RAK
CAD-filer

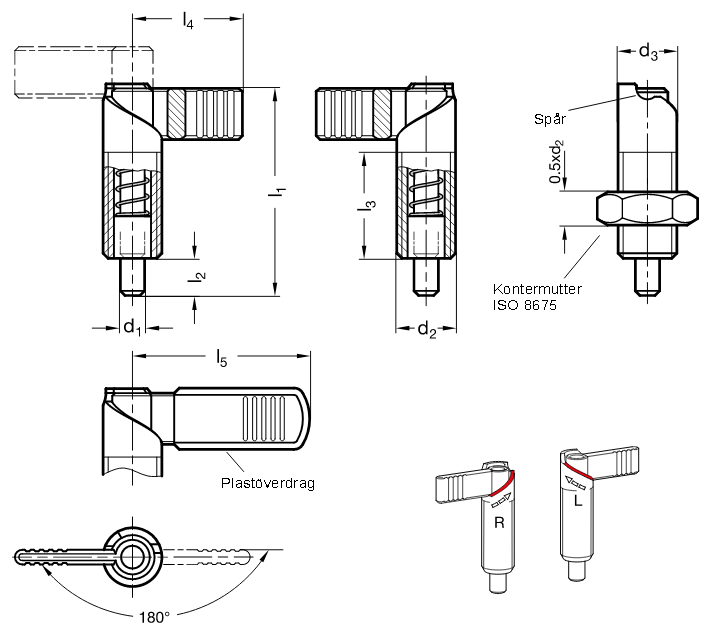

| d1 | d2 | d3 | l1 | l2 | l3 +1.5 | l4 | l5 | Fjäderkraft (N) ≈ | |
| Stift -0.02/-0.04 | Tappens yttre ändläge | Tappens inre ändläge | |||||||
| Hål H7 | |||||||||
| 5* | M 10 x 1 | 10 | 37,5 | 6 | 19 | 21 | - | 7 | 20 |
| 6 | M 12 x 1,5 | 12 | 47 | 8 | 26 | 26 | 32 | 8 | 18 |
| 8 | M 16 x 1,5 | 16 | 56 | 10 | 30 | 32 | 42 | 11 | 29 |
| 10 | M 20 x 1,5 | 20 | 69 | 12 | 37 | 37 | 52 | 21 | 57 |
| * Endast tillgänglig i typ LA, LAK, RA and RAK |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN721.1-10-M20X1,5-LA | Låsbar justeringsbolt | 249,00 kr | 311,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-10-M20X1,5-LAK | Låsbar justeringsbolt | 261,00 kr | 326,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-10-M20X1,5-LB | Låsbar justeringsbolt | 261,00 kr | 326,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-10-M20X1,5-LBK | Låsbar justeringsbolt | 273,00 kr | 341,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-10-M20X1,5-RA | Låsbar justeringsbolt | 249,00 kr | 311,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-10-M20X1,5-RAK | Låsbar justeringsbolt | 261,00 kr | 326,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-10-M20X1,5-RB | Låsbar justeringsbolt | 261,00 kr | 326,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-10-M20X1,5-RBK | Låsbar justeringsbolt | 273,00 kr | 341,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-5-M10X1-LA | Låsbar justeringsbolt | 224,00 kr | 280,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-5-M10X1-LAK | Låsbar justeringsbolt | 229,00 kr | 286,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-5-M10X1-RA | Låsbar justeringsbolt | 224,00 kr | 280,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-5-M10X1-RAK | Låsbar justeringsbolt | 229,00 kr | 286,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-6-M12X1,5-LA | Låsbar justeringsbolt | 236,00 kr | 295,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-6-M12X1,5-LAK | Låsbar justeringsbolt | 241,00 kr | 301,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-6-M12X1,5-LB | Låsbar justeringsbolt | 251,00 kr | 313,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-6-M12X1,5-LBK | Låsbar justeringsbolt | 243,00 kr | 303,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-6-M12X1,5-RA | Låsbar justeringsbolt | 236,00 kr | 295,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-6-M12X1,5-RAK | Låsbar justeringsbolt | 241,00 kr | 301,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-6-M12X1,5-RB | Låsbar justeringsbolt | 251,00 kr | 313,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-6-M12X1,5-RBK | Låsbar justeringsbolt | 243,00 kr | 303,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN721.1-8-M16X1,5-LA | Låsbar justeringsbolt | 219,00 kr | 273,75 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-8-M16X1,5-LAK | Låsbar justeringsbolt | 226,00 kr | 282,50 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-8-M16X1,5-LB | Låsbar justeringsbolt | 229,00 kr | 286,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-8-M16X1,5-LBK | Låsbar justeringsbolt | 235,00 kr | 293,75 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-8-M16X1,5-RA | Låsbar justeringsbolt | 219,00 kr | 273,75 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-8-M16X1,5-RAK | Låsbar justeringsbolt | 226,00 kr | 282,50 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-8-M16X1,5-RB | Låsbar justeringsbolt | 229,00 kr | 286,25 kr | — | — | Kontakt oss for å bestille | ||
| GN721.1-8-M16X1,5-RBK | Låsbar justeringsbolt | 235,00 kr | 293,75 kr | — | — | Kontakt oss for å bestille | ||
