Justeringsbolt GN717 D med øye
Justeringsbolt av forzinket eller rustfritt stål med øye.

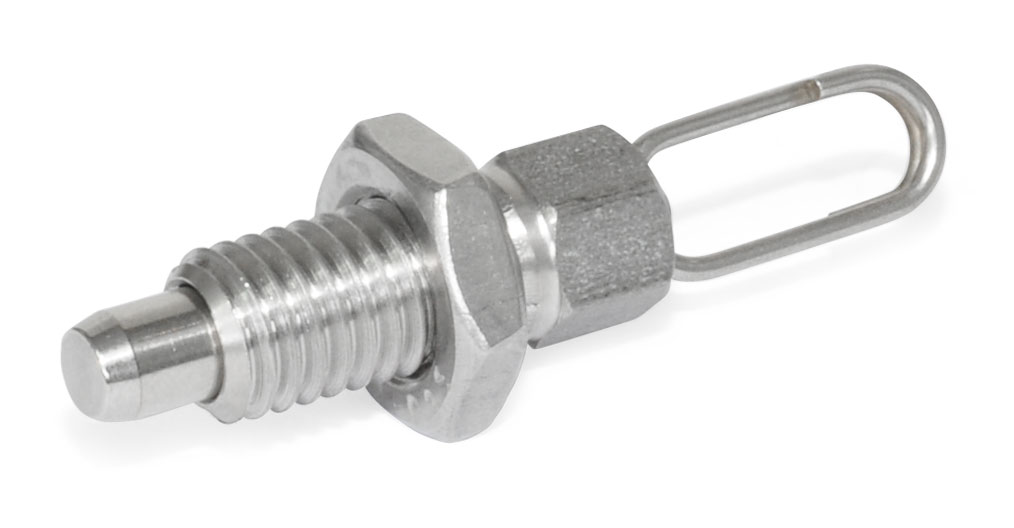

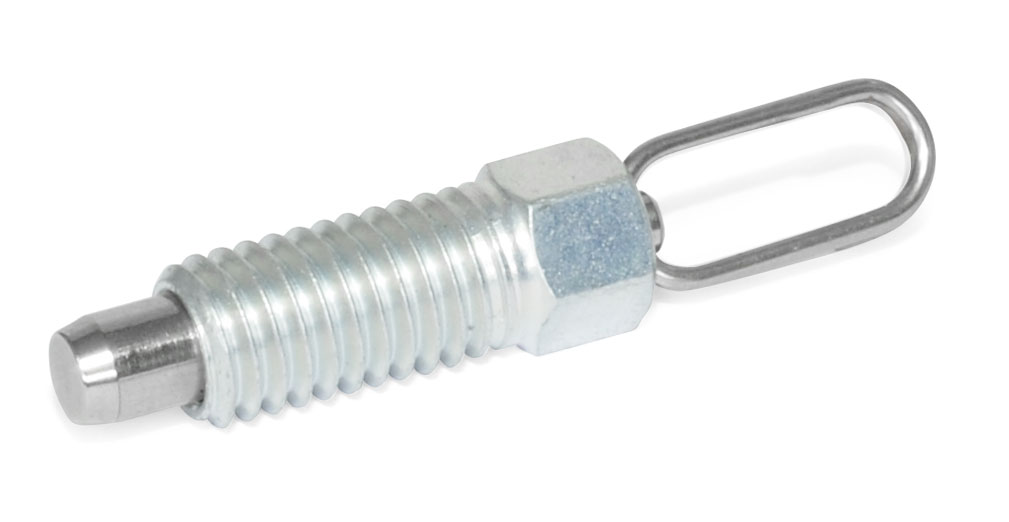

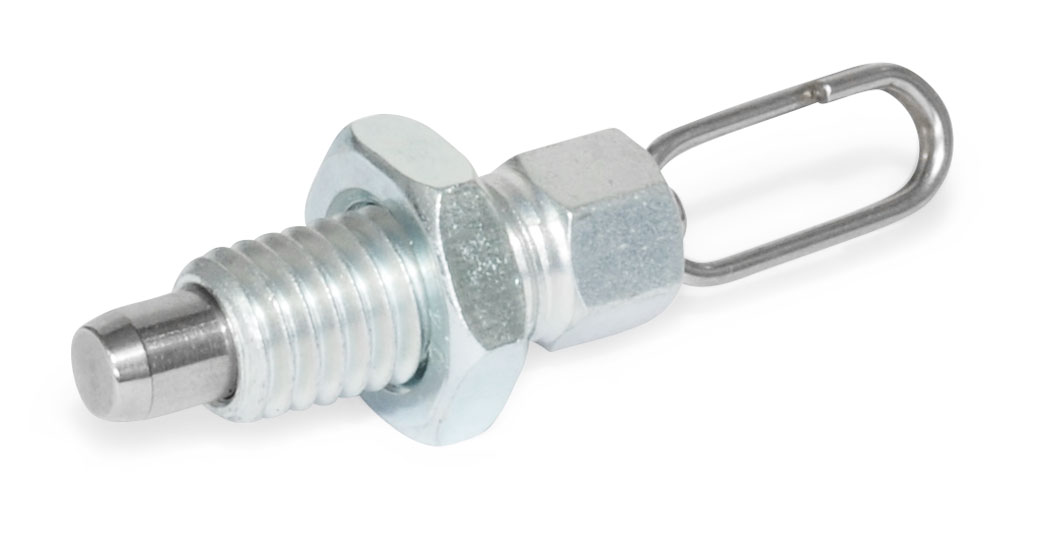

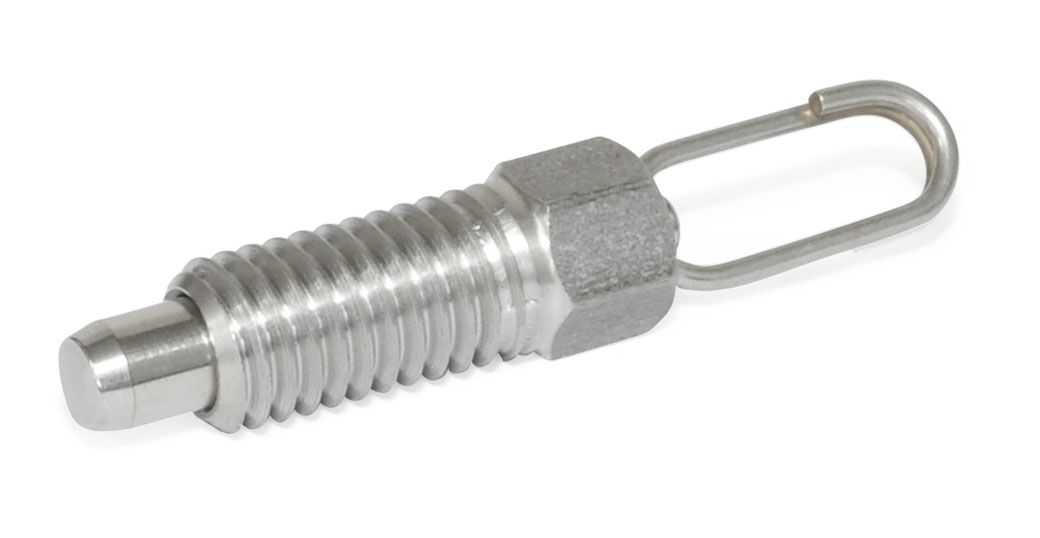

Type D med øye. Type DK med øye og kontramutter. Type DNI, rustfri med øye. Type DNIK, rustfri med øye og kontramutter.
Hus: Forzinket eller rustfritt stål. Stift: Rustfritt stål. Fjær: Rustfritt stål. Kontramutter: Forzinket eller rustfritt stål. Øye: Rustfritt stål.
Bestillingseksempel: GN717-4-M6-DK
Relaterte produkter
CAD-filer
| d1 -0,05 | d2 | d3 | d4 | e | l1 | l2 | l3 | l4 | l5 min. | l6 | l7 | SW | Max. åtdragningsmoment (Nm) |
| 3 | M 6 | 14 | 6 | 6,9 | 33,5 | 3,5 | 12 | 4,5 | 10 | 32,9 | 12,9 | 6 | 2 |
| 3 | M 6 x 0,75 | 14 | 6 | 6,9 | 33,5 | 3,5 | 12 | 4,5 | 10 | 32,9 | 12,9 | 6 | 3 |
| 4 | M 6 | 14 | 6 | 6,9 | 33,5 | 4 | 12 | 4,5 | 10 | 33,4 | 12,9 | 6 | 2 |
| 4 | M 8 x 1 | 14 | 6 | 9,2 | 40,4 | 4,5 | 16 | 6 | 13,5 | 42 | 15,5 | 8 | 8 |
| 5 | M 8 | 18 | 7,2 | 9,2 | 45 | 5 | 16 | 6 | 13,5 | 42,5 | 15,5 | 8 | 7 |
| 5 | M 8 x 1 | 18 | 7,2 | 9,2 | 45 | 5 | 16 | 6 | 13,5 | 42,5 | 15,5 | 8 | 7 |
| 5 | M 10 x 1 | 18 | 7,2 | 11,5 | 45 | 5 | 16 | 6 | 13,5 | 42,5 | 15,5 | 10 | 22 |
| 6 | M 10 | 24 | 9,5 | 11,5 | 57,1 | 6 | 20 | 7,5 | 17 | 54,4 | 20,9 | 10 | 15 |
| 6 | M 12 x 1,5 | 24 | 9,5 | 13,8 | 57,1 | 6 | 20 | 7,5 | 16,5 | 54,4 | 20,9 | 12 | 38 |
| 8 | M 12 | 30 | 11,8 | 13,8 | 71 | 8 | 24 | 9 | 20,5 | 66,9 | 25,9 | 12 | 20 |
| 8 | M 12 x 1,5 | 30 | 11,8 | 13,8 | 71 | 8 | 24 | 9 | 20,5 | 66,9 | 25,9 | 12 | 20 |
| 8 | M 16 x 1,5 | 30 | 11,8 | 19,6 | 71 | 8 | 24 | 9 | 20,5 | 66,9 | 25,9 | 17 | 80 |
| 10 | M 16 x 1,5 | 30 | 11,8 | 19,6 | 74,8 | 10 | 26 | 9 | 22,5 | 70,9 | 25,9 | 17 | 80 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN717-4-M6-DNIK | Inställningsbult, rostfri | 55,60 kr | 69,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-4-M6-DK | Inställningsbult, förzinkad | 51,90 kr | 64,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-4-M6-DNI | Inställningsbult, rostfri | 53,10 kr | 66,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-4-M6-D | Inställningsbult, förzinkad | 50,60 kr | 63,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-4-M8X1-DNIK | Inställningsbult, fingängad,rostfri | 69,80 kr | 87,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-4-M8X1-DK | Inställningsbult, fingängad | 59,20 kr | 74,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-4-M8X1-DNI | Inställningsbult, fingängad,rostfri | 65,10 kr | 81,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-4-M8X1-D | Inställningsbult, fingängad | 56,60 kr | 70,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M10X1-DNIK | Inställningsbult, fingängad,rostfri | 76,10 kr | 95,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M10X1-DK | Inställningsbult, fingängad | 65,40 kr | 81,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M10X1-DNI | Inställningsbult, fingängad,rostfri | 66,00 kr | 82,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M10X1-D | Inställningsbult, fingängad | 61,00 kr | 76,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M8-DNIK | Inställningsbult, rostfri | 67,60 kr | 84,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M8-DK | Inställningsbult, förzinkad | 59,80 kr | 74,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M8-DNI | Inställningsbult, rostfri | 62,90 kr | 78,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M8-D | Inställningsbult, förzinkad | 57,20 kr | 71,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M8X1-DNIK | Inställningsbult, fingängad,rostfri | 72,70 kr | 90,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M8X1-DK | Inställningsbult, fingängad | 61,70 kr | 77,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M8X1-DNI | Inställningsbult, fingängad,rostfri | 67,90 kr | 84,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-5-M8X1-D | Inställningsbult, fingängad | 59,20 kr | 74,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-6-M10-DNIK | Inställningsbult, rostfri | 78,30 kr | 97,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-6-M10-DK | Inställningsbult, förzinkad | 66,30 kr | 82,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-6-M10-DNI | Inställningsbult, rostfri | 71,90 kr | 89,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-6-M10-D | Inställningsbult, förzinkad | 63,50 kr | 79,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-6-M12X1,5-DNIK | Inställningsbult, fingängad,rostfri | 87,40 kr | 109,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-6-M12X1,5-DK | Inställningsbult, fingängad | 71,60 kr | 89,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-6-M12X1,5-DNI | Inställningsbult, fingängad,rostfri | 76,10 kr | 95,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-6-M12X1,5-D | Inställningsbult, fingängad | 67,30 kr | 84,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M12-DNIK | Inställningsbult, rostfri | 102,50 kr | 128,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M12-DK | Inställningsbult, förzinkad | 82,70 kr | 103,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M12-DNI | Inställningsbult, rostfri | 94,00 kr | 117,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M12-D | Inställningsbult, förzinkad | 78,00 kr | 97,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M12X1,5-DNIK | Inställningsbult, fingängad,rostfri | 142,50 kr | 178,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M12X1,5-DK | Inställningsbult, fingängad | 106,00 kr | 132,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M12X1,5-DNI | Inställningsbult, fingängad,rostfri | 131,50 kr | 164,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M12X1,5-D | Inställningsbult, fingängad | 101,50 kr | 126,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M16X1,5-DNIK | Inställningsbult, fingängad,rostfri | 129,00 kr | 161,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M16X1,5-DK | Inställningsbult, fingängad | 96,20 kr | 120,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M16X1,5-DNI | Inställningsbult, fingängad,rostfri | 112,50 kr | 140,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-8-M16X1,5-D | Inställningsbult, fingängad | 88,40 kr | 110,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-10-M16X1,5-DNIK | Inställningsbult, fingängad,rostfri | 150,00 kr | 187,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-10-M16X1,5-DK | Inställningsbult, fingängad | 118,00 kr | 147,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-10-M16X1,5-DNI | Inställningsbult, fingängad,rostfri | 134,50 kr | 168,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-10-M16X1,5-D | Inställningsbult, fingängad | 111,00 kr | 138,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-3-M6-DNIK | Inställningsbult, rostfri | 56,40 kr | 70,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-3-M6-DK | Inställningsbult, förzinkad | 51,30 kr | 64,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-3-M6-DNI | Inställningsbult, rostfri | 54,00 kr | 67,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-3-M6-D | Inställningsbult, förzinkad | 50,20 kr | 62,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-3-M6X0,75-DNIK | Inställningsbult, fingängad,rostfri | 67,10 kr | 83,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-3-M6X0,75-DK | Inställningsbult, fingängad | 63,30 kr | 79,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-3-M6X0,75-DNI | Inställningsbult, fingängad,rostfri | 62,10 kr | 77,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN717-3-M6X0,75-D | Inställningsbult, fingängad | 56,40 kr | 70,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
