Delt spennring GN7072.1 av rustfritt stål med festhull

Delt spennring av rustfritt stål med festhull.

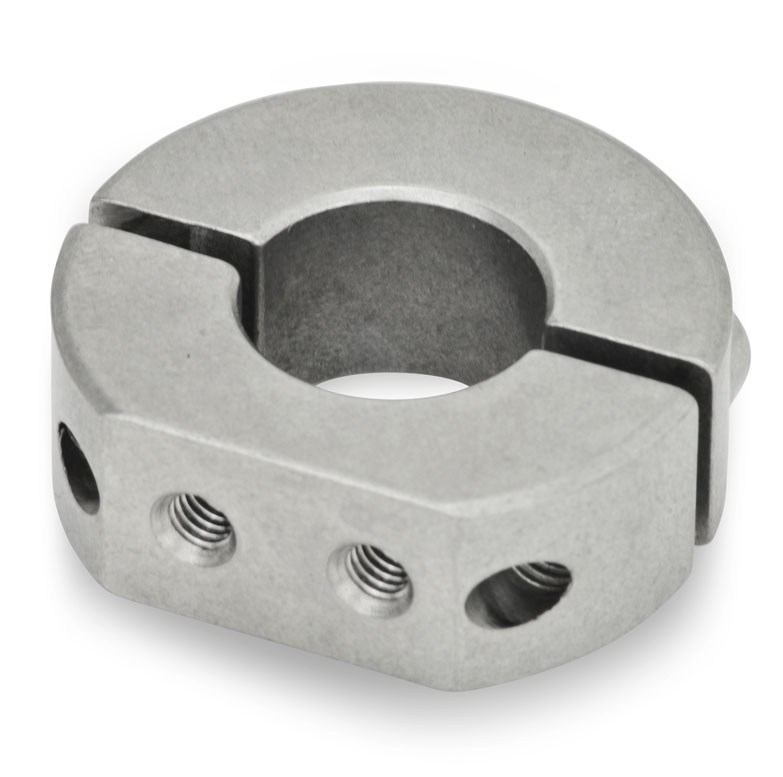

Typ A: gjengede hull vinkelrett mot senterhullet.

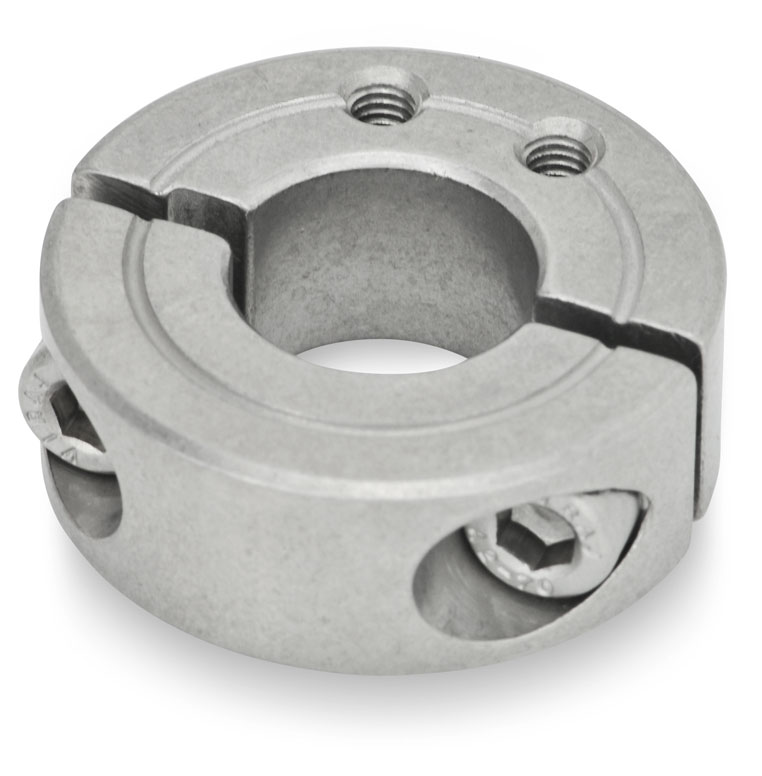

Typ B: gjengede hull parallelt med senterhullet.

Bestillingseksempel: GN7072.1-36-B16-NI-A

Relaterte produkter

GN311

GN7062.1

GN7062.10

CAD-filer

STEP (*.step)

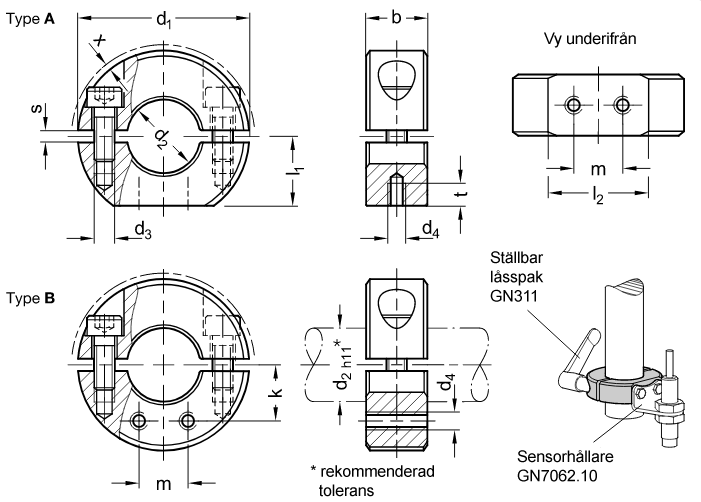

Delad spännring i rostfritt stål med fästhål

d1	d2 H10		b ±0,2	d3	d4	l1	l2	m	k		s	t	Adjustable hand lever for d3
30	B 12	-	11	M 4	M 3	13	15	8	9,7	-	2,1	4	GN 311-30-M4-12-SW
32	B 14	-	11	M 4	M 3	14	15,5	8	10,8	-	2,1	4	GN 311-30-M4-12-SW
36	B 15	B 16	13	M 5	M 4	15	19,9	10	11,7	12	2,1	5,5	GN 311-30-M5-13-SW
42	B 18	B 20	15	M 5	M 4	17	24,7	12	13,7	14,3	3	5,5	GN 311-30-M5-15-SW
48	B 22	B 25	15	M 5	M 4	20	26,5	12	16,4	17,2	3	5,5	GN 311-45-M5-16-SW
55	B 28	B 30	15	M 6	M 5	22,5	31,6	18	18,7	19,3	3	7	GN 311-45-M6-18-SW
60	B 32	B 35	15	M 6	M 5	25	33,2	18	21,2	22	4	7	GN 311-45-M6-19-SW
65	B 40	-	15	M 6	M 5	27,5	34,6	18	24,7	-	4	7	GN 311-45-M6-20-SW

Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
GN7072.1-30-B12-NI-A	Delt spennring	441,00 kr	551,25 kr		Kontakt oss for å bestille
GN7072.1-30-B12-NI-B	Delt spennring	371,00 kr	463,75 kr		Kontakt oss for å bestille
GN7072.1-32-B14-NI-A	Delt spennring	444,00 kr	555,00 kr		Kontakt oss for å bestille
GN7072.1-32-B14-NI-B	Delt spennring	374,00 kr	467,50 kr		Kontakt oss for å bestille
GN7072.1-36-B15-NI-A	Delt spennring	465,00 kr	581,25 kr		Kontakt oss for å bestille
GN7072.1-36-B15-NI-B	Delt spennring	397,00 kr	496,25 kr		Kontakt oss for å bestille
GN7072.1-36-B16-NI-A	Delt spennring	475,00 kr	593,75 kr		Kontakt oss for å bestille
GN7072.1-36-B16-NI-B	Delt spennring	406,00 kr	507,50 kr		Kontakt oss for å bestille
GN7072.1-42-B18-NI-A	Delt spennring	519,00 kr	648,75 kr		Kontakt oss for å bestille
GN7072.1-42-B18-NI-B	Delt spennring	451,00 kr	563,75 kr		Kontakt oss for å bestille
GN7072.1-42-B20-NI-A	Delt spennring	502,00 kr	627,50 kr		Kontakt oss for å bestille
GN7072.1-42-B20-NI-B	Delt spennring	434,00 kr	542,50 kr		Kontakt oss for å bestille
GN7072.1-48-B22-NI-A	Delt spennring	542,00 kr	677,50 kr		Kontakt oss for å bestille
GN7072.1-48-B22-NI-B	Delt spennring	475,00 kr	593,75 kr		Kontakt oss for å bestille
GN7072.1-48-B25-NI-A	Delt spennring	537,00 kr	671,25 kr		Kontakt oss for å bestille
GN7072.1-48-B25-NI-B	Delt spennring	466,00 kr	582,50 kr		Kontakt oss for å bestille
GN7072.1-55-B28-NI-A	Delt spennring	600,00 kr	750,00 kr		Kontakt oss for å bestille
GN7072.1-55-B28-NI-B	Delt spennring	530,00 kr	662,50 kr		Kontakt oss for å bestille
GN7072.1-55-B30-NI-A	Delt spennring	580,00 kr	725,00 kr		Kontakt oss for å bestille
GN7072.1-55-B30-NI-B	Delt spennring	513,00 kr	641,25 kr		Kontakt oss for å bestille
GN7072.1-60-B32-NI-A	Delt spennring	656,00 kr	820,00 kr		Kontakt oss for å bestille
GN7072.1-60-B32-NI-B	Delt spennring	569,00 kr	711,25 kr		Kontakt oss for å bestille
GN7072.1-60-B35-NI-A	Delt spennring	633,00 kr	791,25 kr		Kontakt oss for å bestille
GN7072.1-60-B35-NI-B	Delt spennring	568,00 kr	710,00 kr		Kontakt oss for å bestille
GN7072.1-65-B40-NI-A	Delt spennring	682,00 kr	852,50 kr		Kontakt oss for å bestille
GN7072.1-65-B40-NI-B	Delt spennring	612,00 kr	765,00 kr		Kontakt oss for å bestille
