Justeringsbolt GN7017 B av galvanisert eller rustfritt stål, med spak
Justeringsbolt av galvanisert eller rustfritt stål, med spak. Fjær av rustfritt stål.
Type C uten kontramutter.
Type CK med kontramutter.
Bestillingseksempel: GN7017-4-M6-B-NI
Relaterte produkter
CAD-filer

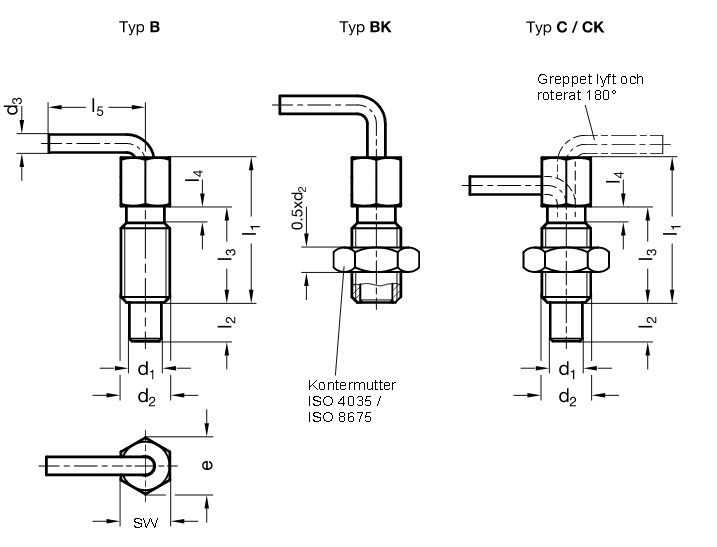

| d1 | d2 | d3 | e | l1 | l2 min. | l3 | l4 | l5 min. | A/F | Max. åtdragningsmoment (Nm) | Fjäderkraft (N) ≈ | |
| Stift h11 | Tappens yttre ändläge | Tappens inre ändläge | ||||||||||
| Hål +0.03 / +0.08 | ||||||||||||
| 4 | M 6 | 2.5 | 6.9 | 32 | 9.5 | 20 | 2.5 | 16 | 6 | 1.6 | 3 | 10 |
| 5 | M 8 | 3 | 9.2 | 42 | 12 | 27 | 3.1 | 19.5 | 8 | 4.5 | 3.5 | 13.5 |
| 6 | M 10 | 3.5 | 11.5 | 51 | 14 | 33.5 | 3.7 | 24 | 10 | 10 | 4 | 16 |
| 8 | M 12 | 5 | 13.8 | 54 | 19 | 31.8 | 4.3 | 32 | 12 | 13 | 4 | 22 |
| 10 | M 16 | 5 | 19.6 | 77.5 | 25 | 50.5 | 5 | 33.5 | 16 | 42 | 4 | 23 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN7017-10-M16-BK-NI | Justeringsbolt med spak, rustfri | 279,00 kr | 348,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-10-M16-BK-ST | Justeringsbolt med spak, galvanisert | 152,00 kr | 190,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-10-M16-B-NI | Justeringsbolt med spak, rustfri | 269,00 kr | 336,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-10-M16-B-ST | Justeringsbolt med spak, galvanisert | 141,50 kr | 176,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||

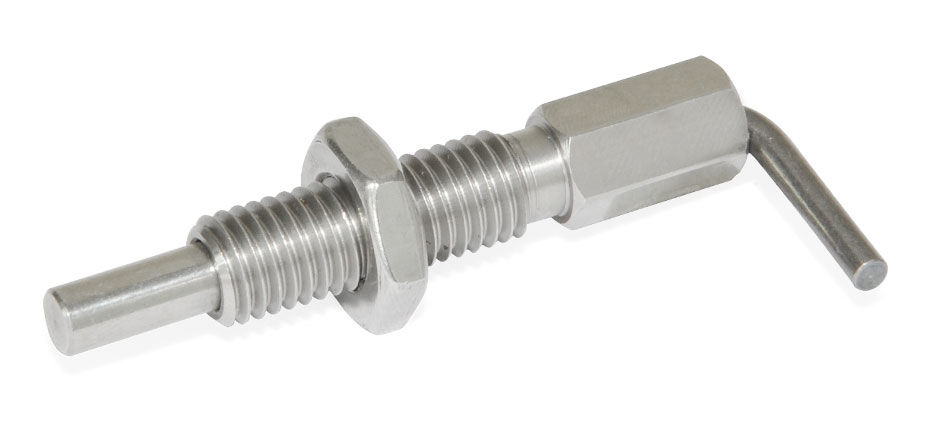

| GN7017-4-M6-BK-NI | Justeringsbolt med spak, rustfri | 106,00 kr | 132,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||

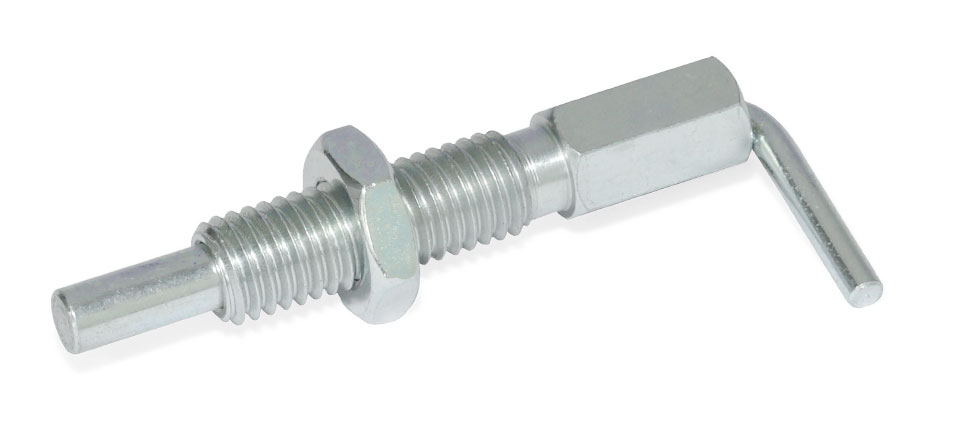

| GN7017-4-M6-BK-ST | Justeringsbolt med spak, galvanisert | 87,60 kr | 109,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||

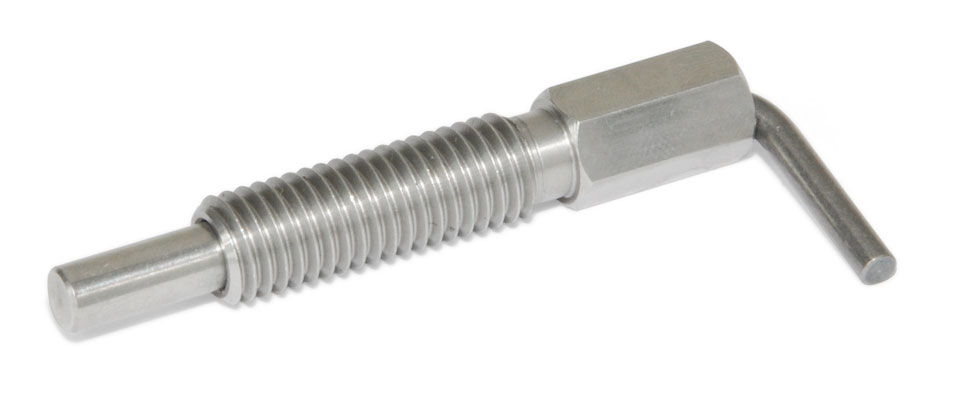

| GN7017-4-M6-B-NI | Justeringsbolt med spak, rustfri | 107,50 kr | 134,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||

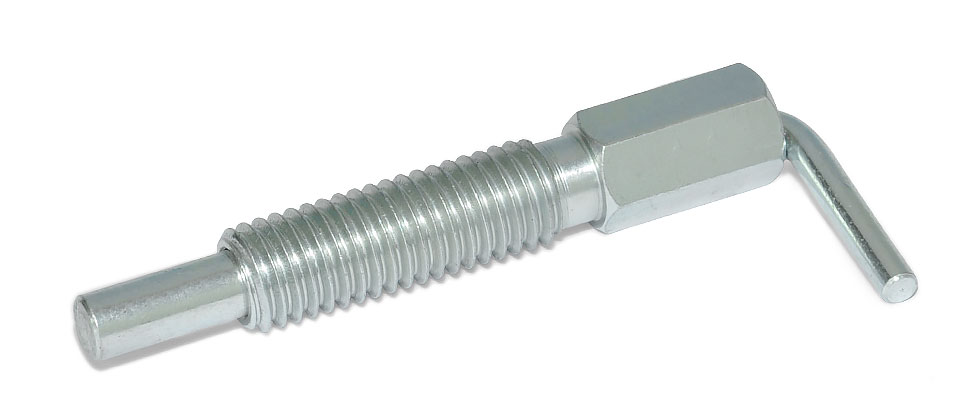

| GN7017-4-M6-B-ST | Justeringsbolt med spak, galvanisert | 77,50 kr | 96,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-5-M8-BK-NI | Justeringsbolt med spak, rustfri | 126,00 kr | 157,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-5-M8-BK-ST | Justeringsbolt med spak, galvanisert | 89,10 kr | 111,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-5-M8-B-NI | Justeringsbolt med spak, rustfri | 116,00 kr | 145,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-5-M8-B-ST | Justeringsbolt med spak, galvanisert | 79,00 kr | 98,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-6-M10-BK-NI | Justeringsbolt med spak, rustfri | 165,50 kr | 206,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-6-M10-BK-ST | Justeringsbolt med spak, galvanisert | 102,00 kr | 127,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-6-M10-B-NI | Justeringsbolt med spak, rustfri | 159,00 kr | 198,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-6-M10-B-ST | Justeringsbolt med spak, galvanisert | 96,70 kr | 120,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-8-M12-BK-NI | Justeringsbolt med spak, rustfri | 219,00 kr | 273,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-8-M12-BK-ST | Justeringsbolt med spak, galvanisert | 105,00 kr | 131,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-8-M12-B-NI | Justeringsbolt med spak, rustfri | 209,00 kr | 261,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN7017-8-M12-B-ST | Justeringsbolt med spak, galvanisert | 102,00 kr | 127,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
