Fjærende trykkskrue GN615.3 av brunert eller rustfritt stål, med gjengelåsing
Fjærende trykkskrue av brunert eller rustfritt stål, med gjengelåsing som forhindrer utilsiktet inn- eller utgjenging.

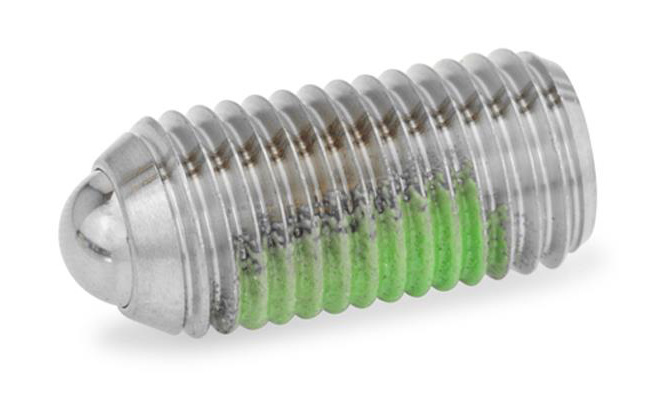

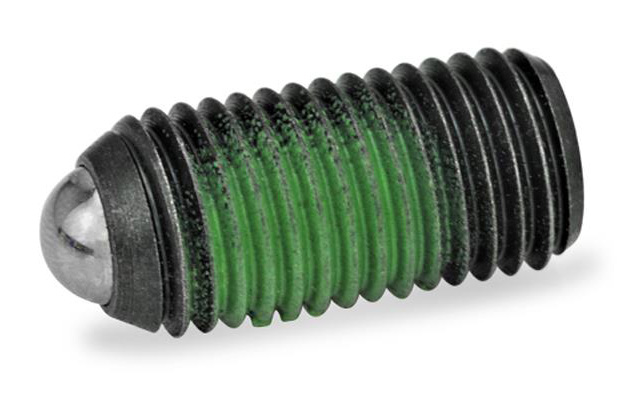

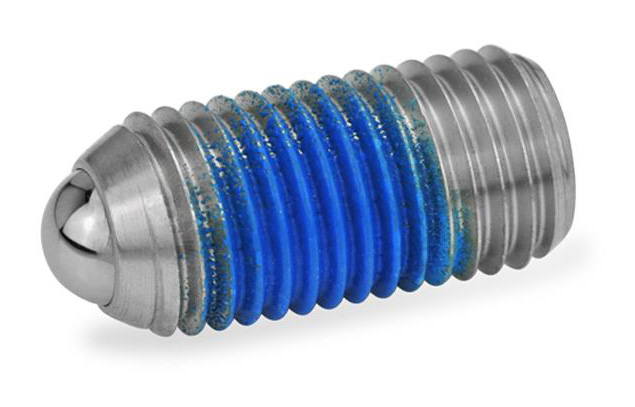

Type K med kule og normal fjærkraft. Gjengelåsing av polyamid (PFB). Blå. Type KS med kule og forsterket fjærkraft. Gjengelåsing av polyamid (PFB). Grønn. Type KN rustfri med kule og normal fjærkraft. Gjengelåsing av polyamid (PFB). Blå. Type KSN rustfri med kule og forsterket fjærkraft. Gjengelåsing av polyamid (PFB). Grønn.
Temperaturbestandighet: –60 °C … 120 °C.
Bestillingseksempel: GN615.3-M12-KS-PFB
CAD-filer
| d1 | d2 | l ±0.1 | w | sw | Fjäderkraft, typ K/KN (N) ≈ | Fjäderkraft, typ KS/KSN (N) ≈ | l1 ≈ | l2 ≈ | Gänglåsningens hållfasthet enl. DIN 267 | ||
| Typ K/KN | Typ KS/KSN | Första igängning max. (Nm) | Första urgängning min. (Nm) | ||||||||
| M 3 | - | 1,5 | 8 | 0,4 | 1,5 | 3-4,5 | - | 1 … 1,5 | 4,5 | 0,43 | 0,1 |
| M 4 | M 4 | 2,5 | 12 | 0,8 | 2 | 8,5-14 | 12-18 | 1,5 … 2 | 6 | 0,9 | 0,12 |
| M 5 | M 5 | 3 | 14 | 0,9 | 2,5 | 8-14 | 15-22 | 1,5 … 2,5 | 7,5 | 1,6 | 0,18 |
| M 6 | M 6 | 3,5 | 15 | 1 | 3 | 11-18 | 19-28 | 2 … 3 | 9 | 3 | 0,35 |
| M 8 | M 8 | 4,5 | 18 | 1,5 | 4 | 18-31 | 36-62 | 2,5 … 4 | 12 | 6 | 0,85 |
| M 10 | M 10 | 6 | 23 | 2 | 5 | 24-45 | 57-104 | 3 … 4,5 | 15 | 10,5 | 1,5 |
| M 12 | M 12 | 8 | 26 | 2,5 | 6 | 26-49 | 61-110 | 3,5 … 5 | 18 | 15,5 | 2,3 |
| M 16 | M 16 | 10 | 33 | 3,5 | 8 | 41-86 | 68-142 | 4 … 6 | 24 | 32 | 4 |
| M 20 | M 20 | 12 | 43 | 4,5 | 10 | 56-111 | 84-166 | 5 … 7,5 | 30 | 60 | 5,4 |
| M 24 | M 24 | 15 | 48 | 5,5 | 12 | 81-151 | 127-237 | 9 … 9 | 36 | 85 | 6,9 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN615.3-M10-KN-PFB | Fjærende trykkskrue med låsing, unbrako, rustfri | 98,20 kr | 122,75 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M10-K-PFB | Fjærende trykkskrue med låsing, unbrako | 46,30 kr | 57,88 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M10-KSN-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako, rustfri | 142,00 kr | 177,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M10-KS-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako | 62,20 kr | 77,75 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M12-KN-PFB | Fjærende trykkskrue med låsing, unbrako, rustfri | 117,50 kr | 146,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M12-K-PFB | Fjærende trykkskrue med låsing, unbrako | 60,40 kr | 75,50 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M12-KSN-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako, rustfri | 199,50 kr | 249,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M12-KS-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako | 83,50 kr | 104,38 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M16-KN-PFB | Fjærende trykkskrue med låsing, unbrako, rustfri | 227,00 kr | 283,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M16-K-PFB | Fjærende trykkskrue med låsing, unbrako | 115,50 kr | 144,38 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M16-KSN-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako, rustfri | 325,00 kr | 406,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M16-KS-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako | 164,00 kr | 205,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M3-KN-PFB | Fjærende trykkskrue, unbrako, rustfri, låsing | 80,20 kr | 100,25 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M3-K-PFB | Fjærende trykkskrue, unbrako, låsing | 40,50 kr | 50,63 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M4-KN-PFB | Fjærende trykkskrue, unbrako, rustfri, låsing | 57,40 kr | 71,75 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M4-K-PFB | Fjærende trykkskrue, unbrako, låsing | 33,80 kr | 42,25 kr | 100 st | 500 st | Kontakt oss for å bestille | ||
| GN615.3-M4-KSN-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako, rustfri | 137,50 kr | 171,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M4-KS-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako | 66,00 kr | 82,50 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M5-KN-PFB | Fjærende trykkskrue, unbrako, rustfri, låsing | 59,20 kr | 74,00 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M5-K-PFB | Fjærende trykkskrue, unbrako, låsing | 34,10 kr | 42,63 kr | 100 st | 500 st | Kontakt oss for å bestille | ||
| GN615.3-M5-KSN-PFB | Fjærende trykkskrue, forsterket, unbrako, rustfri, låsing | 119,50 kr | 149,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M5-KS-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako | 47,80 kr | 59,75 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M6-KN-PFB | Fjærende trykkskrue, unbrako, rustfri, låsing | 57,40 kr | 71,75 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M6-K-PFB | Fjærende trykkskrue, unbrako, låsing | 33,80 kr | 42,25 kr | 100 st | 500 st | Kontakt oss for å bestille | ||
| GN615.3-M6-KSN-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako, rustfri | 116,00 kr | 145,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M6-KS-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako | 47,80 kr | 59,75 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M8-KN-PFB | Fjærende trykkskrue, unbrako, rustfri, låsing | 73,40 kr | 91,75 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M8-K-PFB | Fjærende trykkskrue, unbrako, låsing | 39,90 kr | 49,88 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN615.3-M8-KSN-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako, rustfri | 125,00 kr | 156,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN615.3-M8-KS-PFB | Fjærende trykkskrue, forsterket med låsing, unbrako | 56,20 kr | 70,25 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
