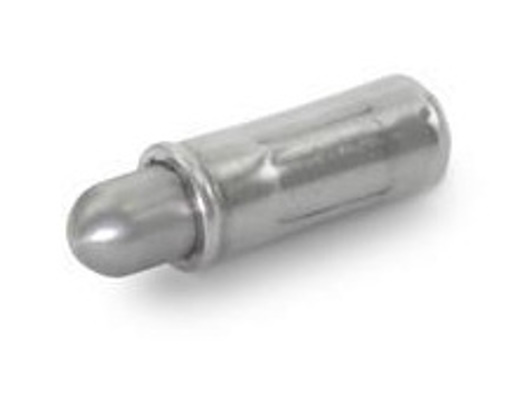

Fjærende trykkstykke av rustfritt stål med trykkpassform

Fjærende trykkstykke GN614.4 av rustfritt stål med trykkpassform

Fjærende trykkstykke med hus av rustfritt stål.

Type NI: stift av rustfritt stål. Type KU: stift av polyacetal (POM).

Bestillingseksempel: GN614.4-5-KU

Relaterte produkter

GN614
GN614.5
GN614.3

CAD-filer

Ritning: fjädrande tryckstycke GN614.4 i rostfritt stål
d1 +0.1d2d3d4 ±0.05l1l2 ≈l3 ≈l4 ≈wFjäderkraft (N) ≈
42,84,6410,70,91,85,62,73-8,2
53,85,65120,92,1643,3-9
64,86,561512,38,25,56,1-12
86,28,58181,12,99,56,510,7-17
1081110261,53,515816,2-29
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.Kvantumsrabatt
-10%-20%
GN614.4-10-KUFjærende trykkstykke, stift, POM49,60 kr62,00 kr20 st100 stKontakt oss for å bestille
GN614.4-10-NIFjærende trykkstykke, stift, rustfritt49,60 kr62,00 kr20 st100 stKontakt oss for å bestille
GN614.4-4-KUFjærende trykkstykke, stift, POM36,10 kr45,13 kr20 st100 stKontakt oss for å bestille
GN614.4-4-NIFjærende trykkstykke, stift, rustfritt36,10 kr45,13 kr20 st100 stKontakt oss for å bestille
GN614.4-5-KUFjærende trykkstykke, POM37,90 kr47,38 kr20 st100 stKontakt oss for å bestille
GN614.4-5-NIFjærende trykkstykke, rustfritt37,60 kr47,00 kr20 st100 stKontakt oss for å bestille
GN614.4-6-KUFjærende trykkstykke, POM41,20 kr51,50 kr20 st100 stKontakt oss for å bestille
GN614.4-6-NIFjærende trykkstykke, rustfritt40,90 kr51,13 kr20 st100 stKontakt oss for å bestille
GN614.4-8-KUFjærende trykkstykke, POM43,30 kr54,13 kr20 st100 stKontakt oss for å bestille
GN614.4-8-NIFjærende trykkstykke, rustfritt43,30 kr54,13 kr20 st100 stKontakt oss for å bestille

Rull sideveis for flere kolonner
