Fjærende trykkskrue GN611 med gjengelåsing
Fjærende trykkskrue av brunert eller rustfritt stål. Polyamidbasert gjengelåsing (–60 – +120 °C).

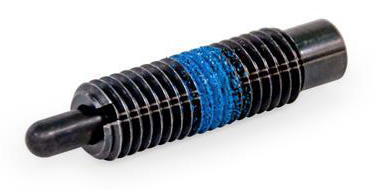

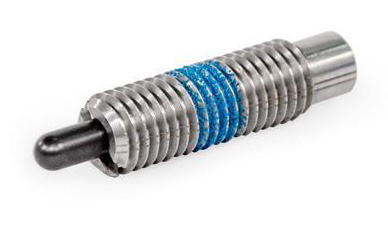

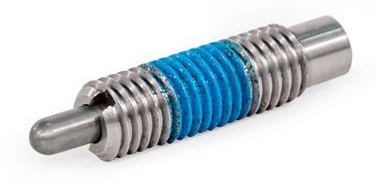

Type L: brunert stål, normal fjærkraft. Type LS: brunert stål, forsterket fjærkraft. Type LN: rustfritt stål, normal fjærkraft. Type LSN: rustfritt stål, forsterket fjærkraft.
Den omtrentlige fjærkraften i tabellen gjelder stiftens ytre respektive indre posisjon.
Bestillingseksempel: GN611-M12-10-LSN
Se også skrutrekker GN611.5
Relaterte produkter
CAD-filer
| d1 | w | d2 | d3 | l1 | l2 | Insexfattning | Fjäderkraft, typ L / LN (N), inre-yttre läge ≈ | Fjäderkraft, typ LS / LSN (N), inre-yttre läge ≈ | Passande skruvmejsel |
| M 10 | 8 | 4 | 7.8 | 35 | 25 | 3 | 6-16 | 12-22 | GN611.5-M10 |
| M 12 | 10 | 5.5 | 9.5 | 43 | 35 | 4 | 4-18 | 7-46 | GN611.5-M12 |
| M 16 | 10 | 8 | 13.4 | 48 | 35 | 6 | 7-24 | 10-43 | GN611.5-M16 |
| M 16 | 15 | 8 | 13.4 | 58 | 35 | 6 | 9-33 | 10-57 | GN611.5-M16 |
| M 16 | 20 | 8 | 13.4 | 58 | 35 | 6 | 4-23 | - | GN611.5-M16 |
| M 16 | 20 | 8 | 13.4 | 83 | 35 | 6 | - | 18-72 | GN611.5-M16 |
| M 16 | 25 | 8 | 13.4 | 98 | 35 | 6 | 13-41 | 20-70 | GN611.5-M16 |
| M 16 | 30 | 8 | 13.4 | 98 | 35 | 6 | 13-47 | 20-80 | GN611.5-M16 |
| M 16 | 40 | 8 | 13.4 | 148 | 35 | 6 | 13-63 | 21-113 | GN611.5-M16 |
| M 16 | 50 | 8 | 13.4 | 148 | 35 | 6 | 7-43 | 13-75 | GN611.5-M16 |
| M 24 | 15 | 10 | 19.6 | 60 | 45 | 8 | 14-87 | 40-192 | GN611.5-M24 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN611-M10-8-L | Lang fjærende trykkskrue med låsing | 321,00 kr | 401,25 kr | Kontakt oss for å bestille | ||
| GN611-M10-8-LN | Lang fjærende trykkskrue med låsing, rustfri | 448,00 kr | 560,00 kr | Kontakt oss for å bestille | ||
| GN611-M10-8-LS | Lang fjærende trykkskrue med låsing, forst. | 333,00 kr | 416,25 kr | Kontakt oss for å bestille | ||
| GN611-M10-8-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 436,00 kr | 545,00 kr | Kontakt oss for å bestille | ||
| GN611-M12-10-L | Lang fjærende trykkskrue med låsing | 352,00 kr | 440,00 kr | Kontakt oss for å bestille | ||
| GN611-M12-10-LN | Lang fjærende trykkskrue med låsing, rustfri | 509,00 kr | 636,25 kr | Kontakt oss for å bestille | ||
| GN611-M12-10-LS | Lang fjærende trykkskrue med låsing, forst. | 368,00 kr | 460,00 kr | Kontakt oss for å bestille | ||
| GN611-M12-10-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 486,00 kr | 607,50 kr | Kontakt oss for å bestille | ||
| GN611-M16-10-L | Lang fjærende trykkskrue med låsing | 380,00 kr | 475,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-10-LN | Lang fjærende trykkskrue med låsing, rustfri | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-10-LS | Lang fjærende trykkskrue med låsing, forst. | 386,00 kr | 482,50 kr | Kontakt oss for å bestille | ||
| GN611-M16-10-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 597,00 kr | 746,25 kr | Kontakt oss for å bestille | ||
| GN611-M16-15-L | Lang fjærende trykkskrue med låsing | 440,00 kr | 550,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-15-LN | Lang fjærende trykkskrue med låsing, rustfri | 661,00 kr | 826,25 kr | Kontakt oss for å bestille | ||
| GN611-M16-15-LS | Lang fjærende trykkskrue med låsing, forst. | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN611-M16-15-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 630,00 kr | 787,50 kr | Kontakt oss for å bestille | ||
| GN611-M16-20-L | Lang fjærende trykkskrue med låsing | 456,00 kr | 570,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-20-LN | Lang fjærende trykkskrue med låsing, rustfri | 672,00 kr | 840,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-20-LS | Lang fjærende trykkskrue med låsing, forst. | 479,00 kr | 598,75 kr | Kontakt oss for å bestille | ||
| GN611-M16-20-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 616,00 kr | 770,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-25-L | Lang fjærende trykkskrue med låsing | 520,00 kr | 650,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-25-LN | Lang fjærende trykkskrue med låsing, rustfri | 803,00 kr | 1 003,75 kr | Kontakt oss for å bestille | ||
| GN611-M16-25-LS | Lang fjærende trykkskrue med låsing, forst. | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-25-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 817,00 kr | 1 021,25 kr | Kontakt oss for å bestille | ||
| GN611-M16-30-L | Lang fjærende trykkskrue med låsing | 690,00 kr | 862,50 kr | Kontakt oss for å bestille | ||
| GN611-M16-30-LN | Lang fjærende trykkskrue med låsing, rustfri | 926,00 kr | 1 157,50 kr | Kontakt oss for å bestille | ||
| GN611-M16-30-LS | Lang fjærende trykkskrue med låsing, forst. | 699,00 kr | 873,75 kr | Kontakt oss for å bestille | ||
| GN611-M16-30-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 892,00 kr | 1 115,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-40-L | Lang fjærende trykkskrue med låsing | 813,00 kr | 1 016,25 kr | Kontakt oss for å bestille | ||
| GN611-M16-40-LN | Lang fjærende trykkskrue med låsing, rustfri | 1 136,00 kr | 1 420,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-40-LS | Lang fjærende trykkskrue med låsing, forst. | 820,00 kr | 1 025,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-40-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 1 129,00 kr | 1 411,25 kr | Kontakt oss for å bestille | ||
| GN611-M16-50-L | Lang fjærende trykkskrue med låsing | 845,00 kr | 1 056,25 kr | Kontakt oss for å bestille | ||
| GN611-M16-50-LN | Lang fjærende trykkskrue med låsing, rustfri | 1 184,00 kr | 1 480,00 kr | Kontakt oss for å bestille | ||
| GN611-M16-50-LS | Lang fjærende trykkskrue med låsing, forst. | 853,00 kr | 1 066,25 kr | Kontakt oss for å bestille | ||
| GN611-M16-50-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 1 137,00 kr | 1 421,25 kr | Kontakt oss for å bestille | ||
| GN611-M24-15-L | Lang fjærende trykkskrue med låsing | 725,00 kr | 906,25 kr | Kontakt oss for å bestille | ||
| GN611-M24-15-LN | Lang fjærende trykkskrue med låsing, rustfri | 1 084,00 kr | 1 355,00 kr | Kontakt oss for å bestille | ||
| GN611-M24-15-LS | Lang fjærende trykkskrue med låsing, forst. | 733,00 kr | 916,25 kr | Kontakt oss for å bestille | ||
| GN611-M24-15-LSN | Lang fjærende trykkskrue med låsing, forst. rustfri | 1 034,00 kr | 1 292,50 kr | Kontakt oss for å bestille | ||
