Svingbar rørkobling av eloksert eller slipt aluminium

Svingbar rørkobling GN482 av eloksert eller slipt aluminium

Svingbar rørkobling av eloksert eller slipt aluminium.

Røret som brukes, må ikke ha toleranse som er grovere enn h11.

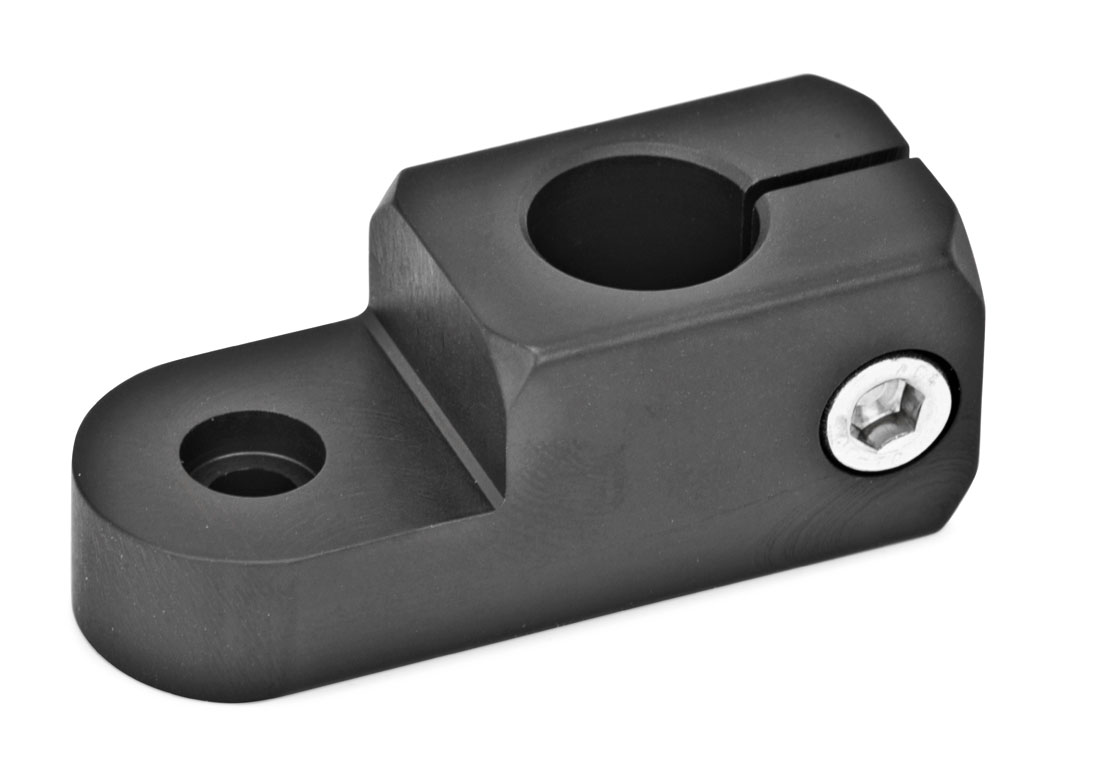

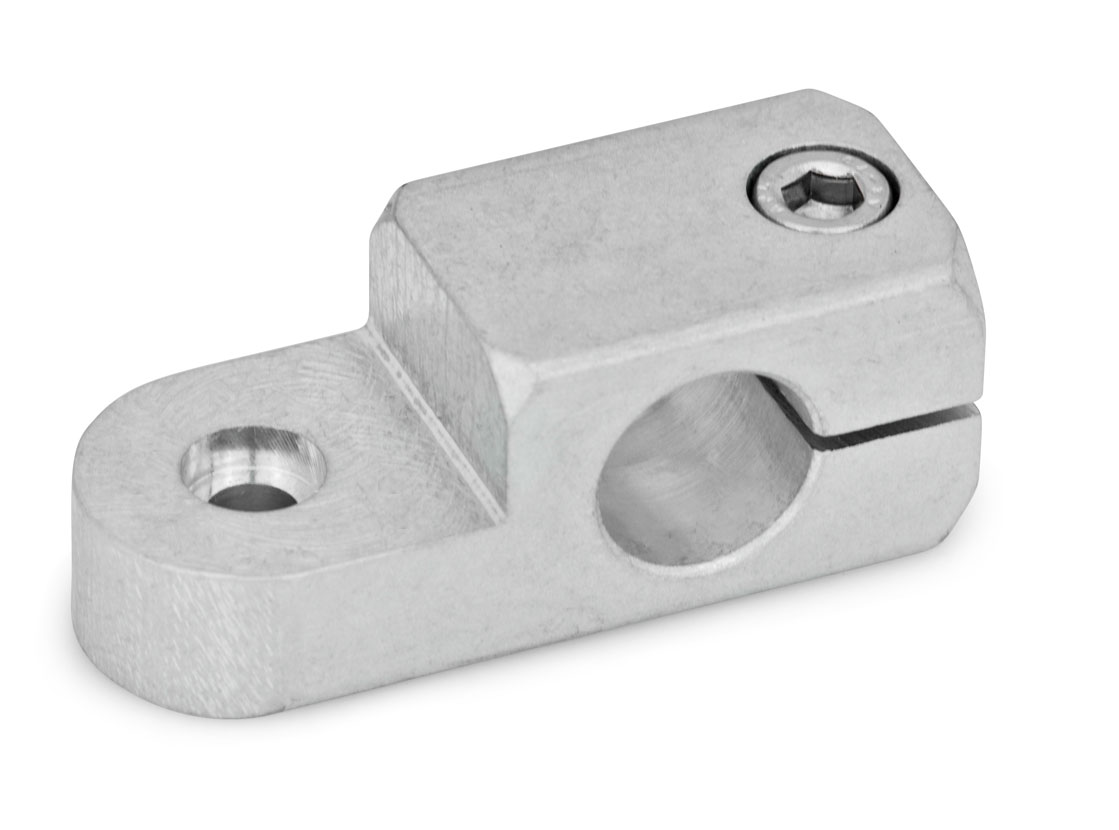

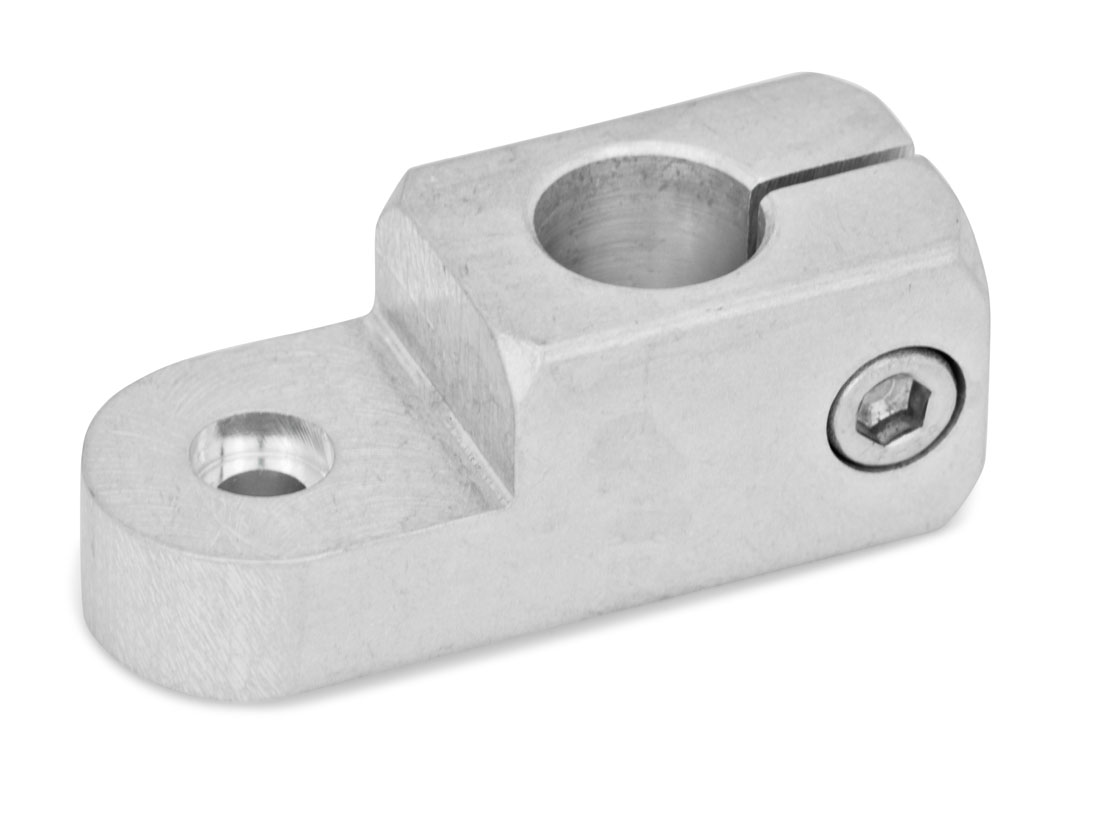

Type P: hull og svingaksel er parallelle. Type Q: hull og svingaksel er vinkelrett mot hverandre.

ELS: eloksert. MT: slipt.

Bestillingseksempel: GN482-B12-20-P-MT

Relaterte produkter

GN511
GN480.1 NI
GN483
GN484
GN485
GN511.1

CAD-filer

Svängbar rörkoppling i eloxerad eller slipad aluminium - ritning
d1kd2d3d4l1l2l3l4msFastspänningskit för d3Ställbar låsspak för d4
81674,5M 4403223818,5-GN 511.1-M4-16-SGN 511.1-M4-16-KGN 511-M4-16
10208,55,5M 550402910238GN 511.1-M5-20-SGN 511.1-M5-20-KGN 511-M5-20
12208,55,5M 5504029102310GN 511.1-M5-20-SGN 511.1-M5-20-KGN 511-M5-20
1525106,5M 66249,53612,52912GN 511.1-M6-25-SGN 511.1-M6-25-KGN 511-M6-25
1625106,5M 66249,53612,529-GN 511.1-M6-25-SGN 511.1-M6-25-KGN 511-M6-25
2030106,5M 67055391533,516GN 511.1-M6-30-SGN 511.1-M6-30-KGN 511-M6-30
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN482-B10-20-P-ELSSvingbar rørkobling, aluminium, eloksert205,00 kr256,25 krKontakt oss for å bestille
GN482-B10-20-P-MTSvingbar rørkobling, aluminium, slipt176,00 kr220,00 krKontakt oss for å bestille
GN482-B10-20-Q-ELSSvingbar rørkobling, aluminium, eloksert205,00 kr256,25 krKontakt oss for å bestille
GN482-B10-20-Q-MTSvingbar rørkobling, aluminium, slipt176,50 kr220,63 krKontakt oss for å bestille
GN482-B12-20-P-ELSSvingbar rørkobling, aluminium, eloksert208,00 kr260,00 krKontakt oss for å bestille
GN482-B12-20-P-MTSvingbar rørkobling, aluminium, slipt180,00 kr225,00 krKontakt oss for å bestille
GN482-B12-20-Q-ELSSvingbar rørkobling, aluminium, eloksert208,00 kr260,00 krKontakt oss for å bestille
GN482-B12-20-Q-MTSvingbar rørkobling, aluminium, slipt180,00 kr225,00 krKontakt oss for å bestille
GN482-B15-25-P-ELSSvingbar rørkobling, aluminium, eloksert228,00 kr285,00 krKontakt oss for å bestille
GN482-B15-25-P-MTSvingbar rørkobling, aluminium, slipt200,00 kr250,00 krKontakt oss for å bestille
GN482-B15-25-Q-ELSSvingbar rørkobling, aluminium, eloksert228,00 kr285,00 krKontakt oss for å bestille
GN482-B15-25-Q-MTSvingbar rørkobling, aluminium, slipt200,00 kr250,00 krKontakt oss for å bestille
GN482-B16-25-P-ELSSvingbar rørkobling, aluminium, eloksert228,00 kr285,00 krKontakt oss for å bestille
GN482-B16-25-P-MTSvingbar rørkobling, aluminium, slipt200,00 kr250,00 krKontakt oss for å bestille
GN482-B16-25-Q-ELSSvingbar rørkobling, aluminium, eloksert228,00 kr285,00 krKontakt oss for å bestille
GN482-B16-25-Q-MTSvingbar rørkobling, aluminium, slipt199,50 kr249,38 krKontakt oss for å bestille
GN482-B20-30-P-ELSSvingbar rørkobling, aluminium, eloksert264,00 kr330,00 krKontakt oss for å bestille
GN482-B20-30-P-MTSvingbar rørkobling, aluminium, slipt235,00 kr293,75 krKontakt oss for å bestille
GN482-B20-30-Q-ELSSvingbar rørkobling, aluminium, eloksert264,00 kr330,00 krKontakt oss for å bestille
GN482-B20-30-Q-MTSvingbar rørkobling, aluminium, slipt235,00 kr293,75 krKontakt oss for å bestille
GN482-B8-16-P-ELSSvingbar rørkobling, aluminium, eloksert189,50 kr236,88 krKontakt oss for å bestille
GN482-B8-16-P-MTSvingbar rørkobling, aluminium, slipt161,50 kr201,88 krKontakt oss for å bestille
GN482-B8-16-Q-ELSSvingbar rørkobling, aluminium, eloksert189,50 kr236,88 krKontakt oss for å bestille
GN482-B8-16-Q-MTSvingbar rørkobling, aluminium, slipt161,50 kr201,88 krKontakt oss for å bestille
