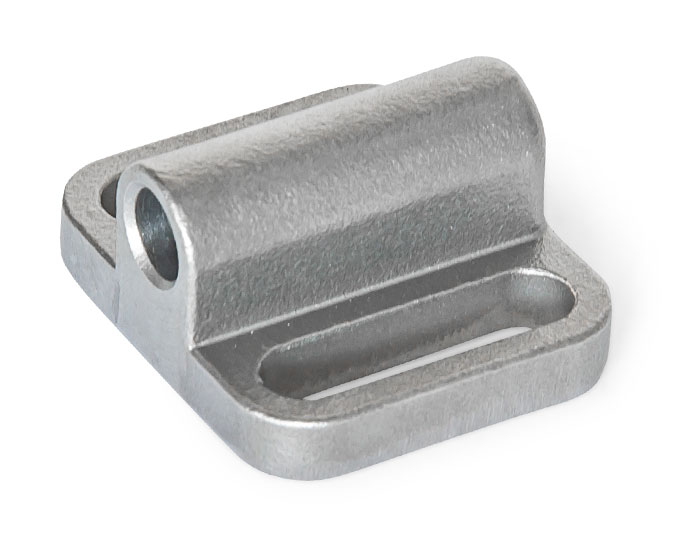

Posisjoneringsflens av stål eller rustfritt stål – foto

Posisjoneringsflens GN417.1 av stål eller rustfritt stål

Posisjoneringsflens av stål eller rustfritt stål.

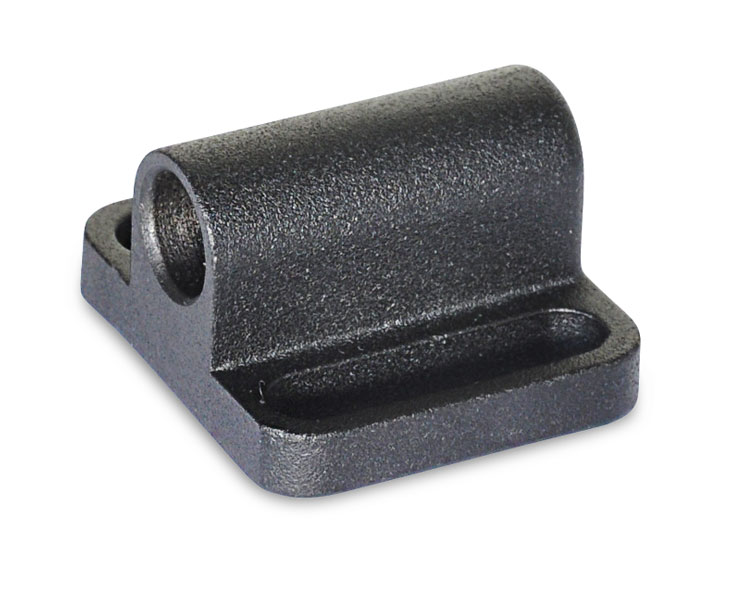

Type ST-SW: pulverlakkert stål. Type NI-GS: rustfritt stål.

Bestillingseksempel: GN417.1-4-ST-SW

Relaterte produkter

GN417 A/D
GN417 C

CAD-filer

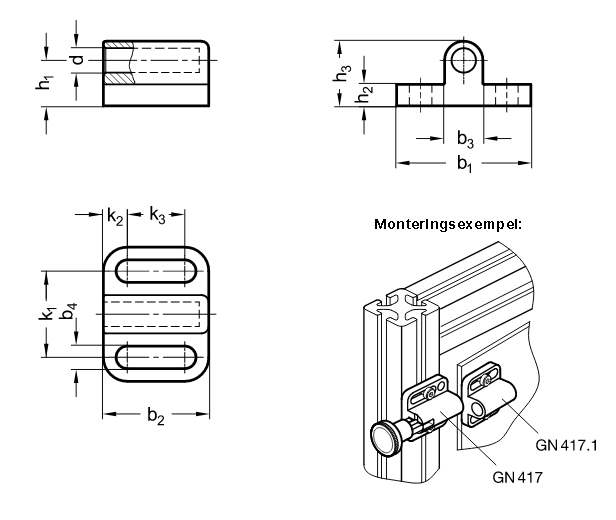

Positioneringsfläns i stål eller rostfritt stål - ritning
d (nominell)d +0.1b1b2b3b4 -0.2h1h2h3k1 k2k3
44,12216,563,374101448,5
55,1282284,39,54,513,518512
66,23227,5105,410,5515,5215,516,5
88,23433125,412,5618,5235,522
1010,2393514,56,814,5621,7527623
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN417.1-10-NI-GSPosisjoneringsflens til GN417, rustfri180,00 kr225,00 krKontakt oss for å bestille
GN417.1-10-ST-SWPosisjoneringsflens til GN417158,00 kr197,50 krKontakt oss for å bestille
GN417.1-4-NI-GSPosisjoneringsflens til GN417, rustfri74,90 kr93,63 krKontakt oss for å bestille
GN417.1-4-ST-SWPosisjoneringsflens til GN41770,10 kr87,63 krKontakt oss for å bestille
GN417.1-5-NI-GSPosisjoneringsflens til GN417, rustfri91,10 kr113,88 krKontakt oss for å bestille
GN417.1-5-ST-SWPosisjoneringsflens til GN41785,90 kr107,38 krKontakt oss for å bestille
GN417.1-6-NI-GSPosisjoneringsflens til GN417, rustfri117,00 kr146,25 krKontakt oss for å bestille
GN417.1-6-ST-SWPosisjoneringsflens til GN417108,00 kr135,00 krKontakt oss for å bestille
GN417.1-8-NI-GSPosisjoneringsflens til GN417, rustfri144,50 kr180,63 krKontakt oss for å bestille
GN417.1-8-ST-SWPosisjoneringsflens til GN417129,00 kr161,25 krKontakt oss for å bestille

Rull sideveis for flere kolonner
