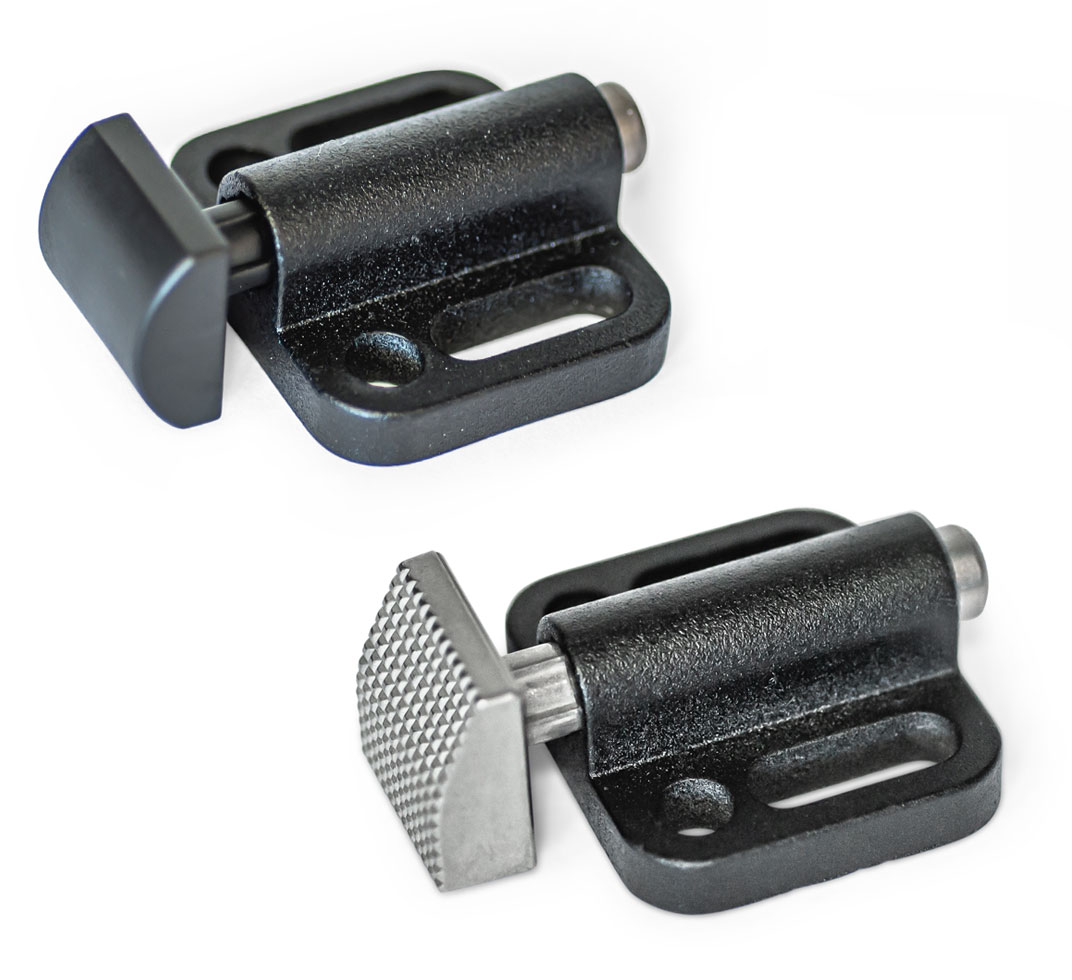

Sidepresstift GN415 med feste i sinktrykkgods
Sidepresstift med feste i pulverlakkert sinktrykkgods (RAL 9005). Fjær: AISI 301.
KG: POM med glatt overflate, svart. NG: rustfritt stål (sprøytestøpt AISI 630) med glatt overflate. NR: rustfritt stål (sprøytestøpt AISI 630) med riflet overflate.

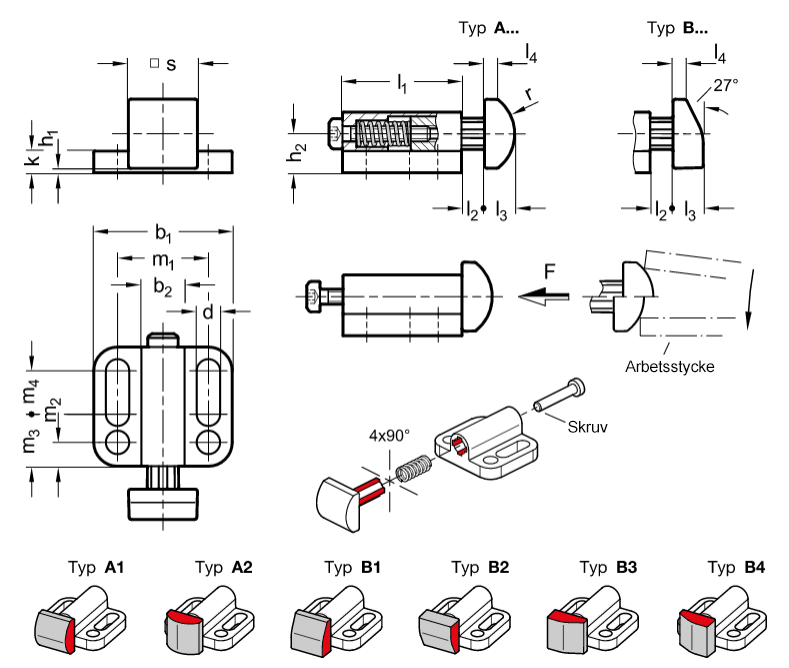

Type A med sfærisk anleggsflate. Type B med kileformet anleggsflate.
1: normal fjærkraft. 2: forsterket fjærkraft.
Bestillingseksempel: GN415-ZD-22-A2-NG-1
CAD-filer
| b1 | b2 | d | h1 +0,5 | h2 | k | l1 | l2 ≈ | l3 | l4 ≈ | m1 | m2 | m3 | m4 | r | s | Fjäderkraft N ≈ | |||
| Standard | Förstärkt | ||||||||||||||||||
| Yttre läge | Inre läge | Yttre läge | Inre läge | ||||||||||||||||
| 22 | 7 | 3,3 | 1 | 6 | 4 | 16,5 | 2,8 | 4,8 | 2,4 | 14 | 4 | 8 | 4,5 | 6,25 | 10 | 8 | 11 | 11 | 20 |
| 32 | 10 | 5,4 | 1 | 9 | 5 | 27,5 | 5 | 7 | 3,1 | 21 | 5,5 | 12 | 10 | 10 | 16 | 8 | 19 | 19 | 45 |
| 39 | 14,5 | 6,5 | 1 | 12 | 6 | 35 | 8,2 | 10 | 4,7 | 27 | 6,5 | 15 | 13,5 | 13,75 | 22 | 17 | 33 | 27 | 75 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN415-ZD-22-A1-KG-1 | Sidetrykkstift | 76,70 kr | 95,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A1-KG-2 | Sidetrykkstift | 76,70 kr | 95,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A1-NG-1 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A1-NG-2 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A1-NR-1 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A1-NR-2 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A2-KG-1 | Sidetrykkstift | 76,70 kr | 95,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A2-KG-2 | Sidetrykkstift | 76,70 kr | 95,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A2-NG-1 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A2-NG-2 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A2-NR-1 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-A2-NR-2 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B1-KG-1 | Sidetrykkstift | 76,50 kr | 95,63 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B1-KG-2 | Sidetrykkstift | 76,50 kr | 95,63 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B1-NG-1 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B1-NG-2 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B1-NR-1 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B1-NR-2 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B2-KG-1 | Sidetrykkstift | 76,50 kr | 95,63 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B2-KG-2 | Sidetrykkstift | 76,50 kr | 95,63 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B2-NG-1 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B2-NG-2 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B2-NR-1 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B2-NR-2 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B3-KG-1 | Sidetrykkstift | 76,50 kr | 95,63 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B3-KG-2 | Sidetrykkstift | 76,50 kr | 95,63 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B3-NG-1 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B3-NG-2 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B3-NR-1 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B3-NR-2 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B4-KG-1 | Sidetrykkstift | 76,50 kr | 95,63 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B4-KG-2 | Sidetrykkstift | 76,50 kr | 95,63 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B4-NG-1 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B4-NG-2 | Sidetrykkstift | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B4-NR-1 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-22-B4-NR-2 | Sidetrykkstift | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A1-KG-1 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A1-KG-2 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A1-NG-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A1-NG-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A1-NR-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A1-NR-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A2-KG-1 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A2-KG-2 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A2-NG-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A2-NG-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A2-NR-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-A2-NR-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B1-KG-1 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B1-KG-2 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B1-NG-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B1-NG-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B1-NR-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B1-NR-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B2-KG-1 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B2-KG-2 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B2-NG-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B2-NG-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B2-NR-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B2-NR-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B3-KG-1 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B3-KG-2 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B3-NG-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B3-NG-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B3-NR-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B3-NR-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B4-KG-1 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B4-KG-2 | Sidetrykkstift | 87,00 kr | 108,75 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B4-NG-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B4-NG-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B4-NR-1 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-32-B4-NR-2 | Sidetrykkstift | 171,50 kr | 214,38 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A1-KG-1 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A1-KG-2 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A1-NG-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A1-NG-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A1-NR-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A1-NR-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A2-KG-1 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A2-KG-2 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A2-NG-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A2-NG-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A2-NR-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-A2-NR-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B1-KG-1 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B1-KG-2 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B1-NG-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B1-NG-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B1-NR-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B1-NR-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B2-KG-1 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B2-KG-2 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B2-NG-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B2-NG-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B2-NR-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B2-NR-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B3-KG-1 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B3-KG-2 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B3-NG-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B3-NG-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B3-NR-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B3-NR-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B4-KG-1 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B4-KG-2 | Sidetrykkstift | 109,50 kr | 136,88 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B4-NG-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B4-NG-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B4-NR-1 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN415-ZD-39-B4-NR-2 | Sidetrykkstift | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
