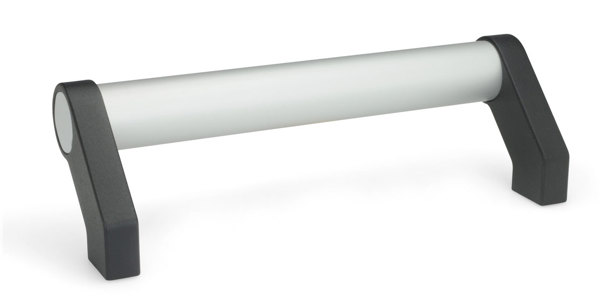

Vinklet håndtak GN333
Vinklet håndtak med grep av aluminium. Endestykker av trykkstøpt sink. Sidedeksel av lysegrå plast.

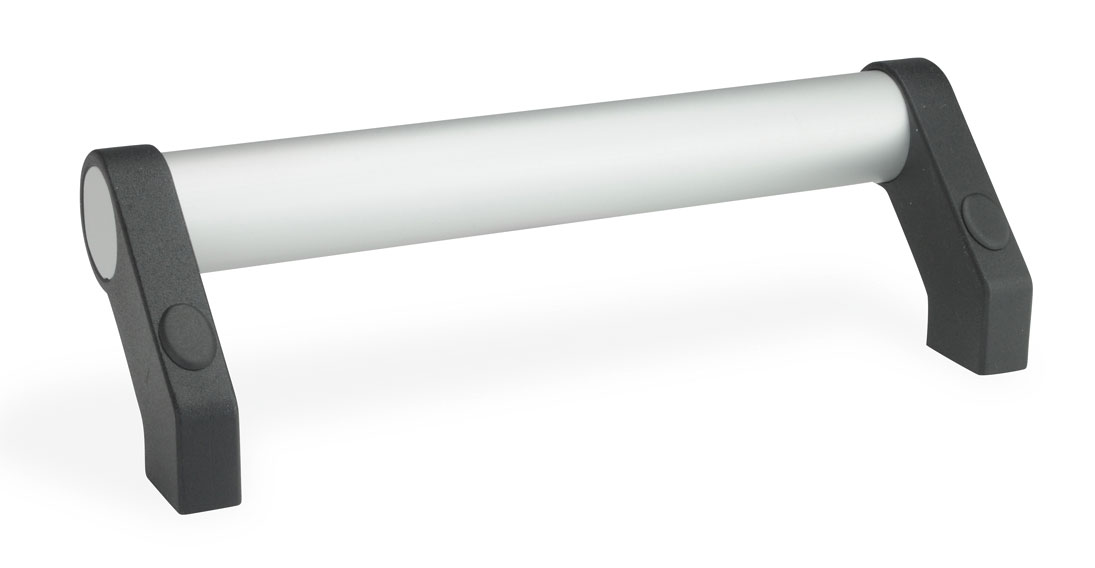

Type A med gjengede bunnhull. Type B med gjennomgående (ikke gjengede) hull.

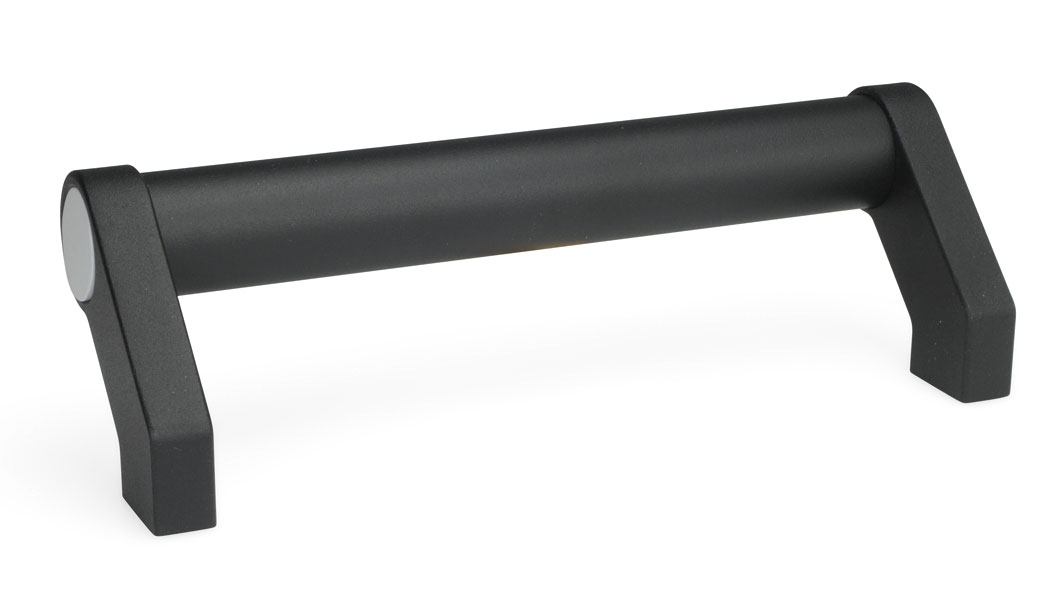

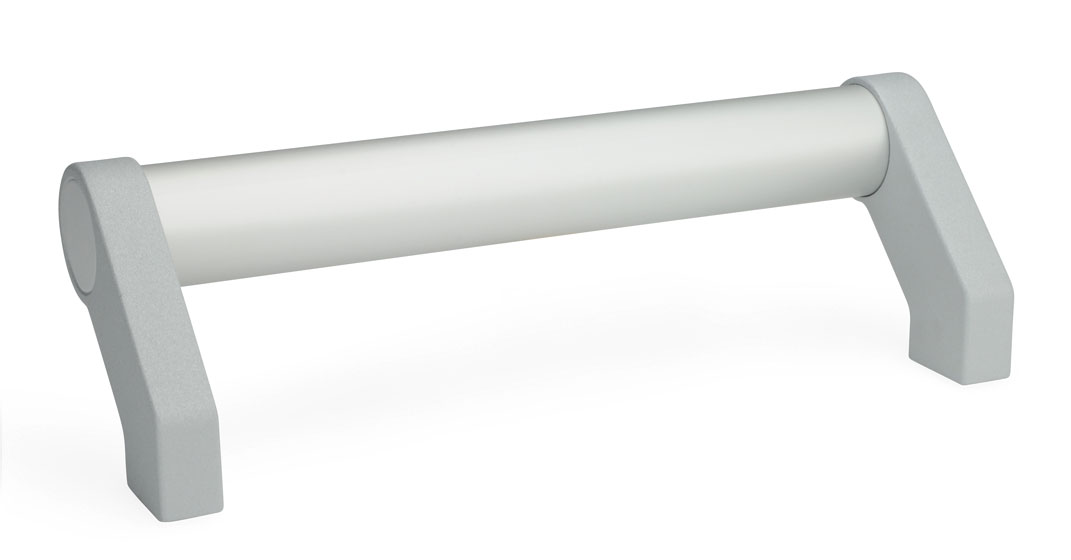

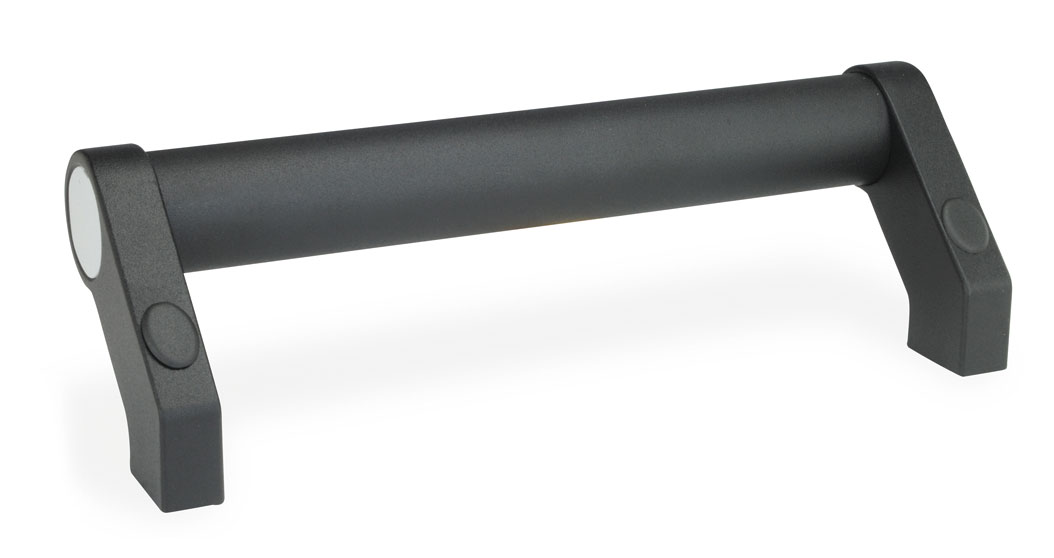

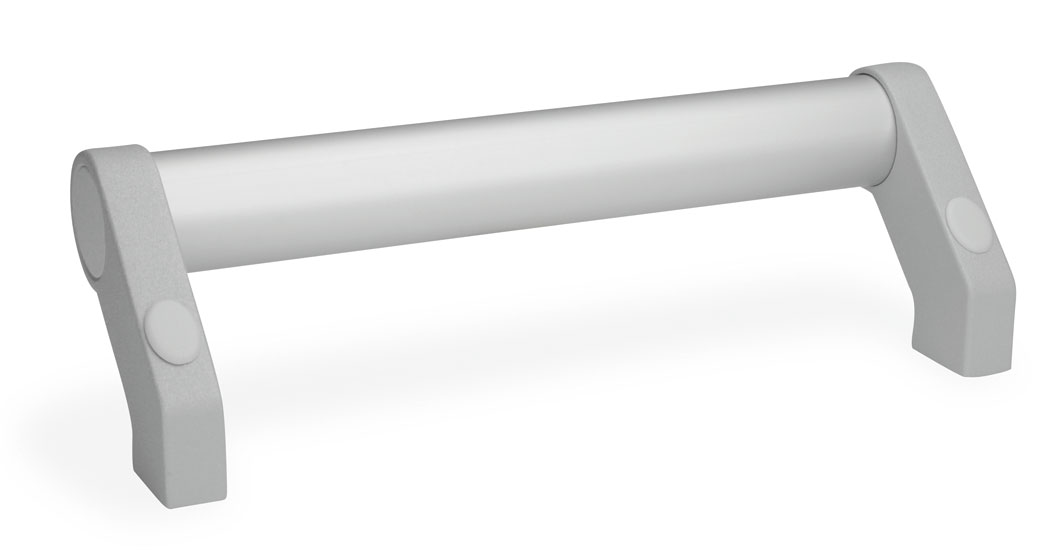

SW: pulverlakkert (svart, RAL 9005) rør og fester. EL: pulverlakkerte fester (svart, RAL 9005) og eloksert (natur) rør. ES: pulverlakkerte fester (sølv, RAL 9006) og eloksert (natur) rør.
Type B: Dekklokk av plast for skruehullene. Svart for type SW/EL, lysegrå for type ES.
Bestillingseksempel: GN333 ASW 400-M8
CAD-filer

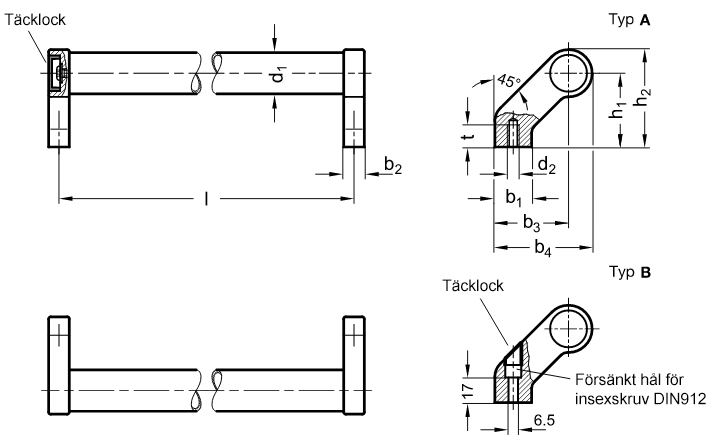

| d1 | l ±0,25 | d2 | b1 | b2 | b3 | b4 | h1 | h2 | t min. | ||||||
| 20 | 180 | 200 | 250 | 300 | 350 | 400 | - | M 6 | 24 | 12 | 42 | 54 | 42 | 54 | 12 |
| 28 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | M 8 | 25 | 14 | 50 | 66 | 50 | 66 | 15 |
| 30 | 200 | 300 | 350 | 400 | 500 | 600 | 1000 | M 8 | 27 | 17 | 51 | 68 | 51 | 68 | 15 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN333 AEL 300-M8 | Bøylehåndtak, aluminium eloksert | 297,00 kr | 371,25 kr | Kontakt oss for å bestille | ||
| GN333 AEL 400-M8 | Bøylehåndtak, aluminium eloksert | 308,00 kr | 385,00 kr | Kontakt oss for å bestille | ||
| GN333 AEL 500-M8 | Bøylehåndtak, aluminium eloksert | 355,00 kr | 443,75 kr | Kontakt oss for å bestille | ||
| GN333 AEL 600-M8 | Bøylehåndtak, aluminium eloksert | 389,00 kr | 486,25 kr | Kontakt oss for å bestille | ||
| GN333 ASW 300-M8 | Bøylehåndtak, aluminium matt svart | 311,00 kr | 388,75 kr | Kontakt oss for å bestille | ||
| GN333 ASW 400-M8 | Bøylehåndtak, aluminium matt svart | 333,00 kr | 416,25 kr | Kontakt oss for å bestille | ||
| GN333 ASW 500-M8 | Bøylehåndtak, aluminium matt svart | 367,00 kr | 458,75 kr | Kontakt oss for å bestille | ||
| GN333 ASW 600-M8 | Bøylehåndtak, aluminium matt svart | 395,00 kr | 493,75 kr | Kontakt oss for å bestille | ||
| GN333-20-180-A-EL | Bøylehåndtak | 244,00 kr | 305,00 kr | Kontakt oss for å bestille | ||
| GN333-20-180-A-ES | Bøylehåndtak | 244,00 kr | 305,00 kr | Kontakt oss for å bestille | ||
| GN333-20-180-A-SW | Bøylehåndtak | 251,00 kr | 313,75 kr | Kontakt oss for å bestille | ||
| GN333-20-200-A-EL | Bøylehåndtak | 247,00 kr | 308,75 kr | Kontakt oss for å bestille | ||
| GN333-20-200-A-ES | Bøylehåndtak | 247,00 kr | 308,75 kr | Kontakt oss for å bestille | ||
| GN333-20-200-A-SW | Bøylehåndtak | 254,00 kr | 317,50 kr | Kontakt oss for å bestille | ||
| GN333-20-250-A-EL | Bøylehåndtak | 258,00 kr | 322,50 kr | Kontakt oss for å bestille | ||
| GN333-20-250-A-ES | Bøylehåndtak | 258,00 kr | 322,50 kr | Kontakt oss for å bestille | ||
| GN333-20-250-A-SW | Bøylehåndtak | 266,00 kr | 332,50 kr | Kontakt oss for å bestille | ||
| GN333-20-300-A-EL | Bøylehåndtak | 264,00 kr | 330,00 kr | Kontakt oss for å bestille | ||
| GN333-20-300-A-ES | Bøylehåndtak | 264,00 kr | 330,00 kr | Kontakt oss for å bestille | ||
| GN333-20-300-A-SW | Bøylehåndtak | 273,00 kr | 341,25 kr | Kontakt oss for å bestille | ||
| GN333-20-350-A-EL | Bøylehåndtak | 277,00 kr | 346,25 kr | Kontakt oss for å bestille | ||
| GN333-20-350-A-ES | Bøylehåndtak | 277,00 kr | 346,25 kr | Kontakt oss for å bestille | ||
| GN333-20-350-A-SW | Bøylehåndtak | 285,00 kr | 356,25 kr | Kontakt oss for å bestille | ||
| GN333-20-400-A-EL | Bøylehåndtak | 293,00 kr | 366,25 kr | Kontakt oss for å bestille | ||
| GN333-20-400-A-ES | Bøylehåndtak | 293,00 kr | 366,25 kr | Kontakt oss for å bestille | ||
| GN333-20-400-A-SW | Bøylehåndtak | 301,00 kr | 376,25 kr | Kontakt oss for å bestille | ||
| GN333 AEL 200-M8 | Bøylehåndtak | 271,00 kr | 338,75 kr | Kontakt oss for å bestille | ||
| GN333-28-200-A-ES | Bøylehåndtak | 271,00 kr | 338,75 kr | Kontakt oss for å bestille | ||
| GN333-28-200-A-SW | Bøylehåndtak | 279,00 kr | 348,75 kr | Kontakt oss for å bestille | ||
| GN333-28-200-B-EL | Bøylehåndtak | 304,00 kr | 380,00 kr | Kontakt oss for å bestille | ||
| GN333-28-200-B-ES | Bøylehåndtak | 304,00 kr | 380,00 kr | Kontakt oss for å bestille | ||
| GN333-28-200-B-SW | Bøylehåndtak | 310,00 kr | 387,50 kr | Kontakt oss for å bestille | ||
| GN333-28-250-A-EL | Bøylehåndtak | 285,00 kr | 356,25 kr | Kontakt oss for å bestille | ||
| GN333-28-250-A-ES | Bøylehåndtak | 285,00 kr | 356,25 kr | Kontakt oss for å bestille | ||
| GN333-28-250-A-SW | Bøylehåndtak | 295,00 kr | 368,75 kr | Kontakt oss for å bestille | ||
| GN333-28-250-B-EL | Bøylehåndtak | 316,00 kr | 395,00 kr | Kontakt oss for å bestille | ||
| GN333-28-250-B-ES | Bøylehåndtak | 316,00 kr | 395,00 kr | Kontakt oss for å bestille | ||
| GN333-28-250-B-SW | Bøylehåndtak | 324,00 kr | 405,00 kr | Kontakt oss for å bestille | ||
| GN333-28-300-A-ES | Bøylehåndtak | 297,00 kr | 371,25 kr | Kontakt oss for å bestille | ||
| GN333-28-300-B-EL | Bøylehåndtak | 325,00 kr | 406,25 kr | Kontakt oss for å bestille | ||
| GN333-28-300-B-ES | Bøylehåndtak | 325,00 kr | 406,25 kr | Kontakt oss for å bestille | ||
| GN333-28-300-B-SW | Bøylehåndtak | 335,00 kr | 418,75 kr | Kontakt oss for å bestille | ||
| GN333-28-350-A-EL | Bøylehåndtak | 316,00 kr | 395,00 kr | Kontakt oss for å bestille | ||
| GN333-28-350-A-ES | Bøylehåndtak | 316,00 kr | 395,00 kr | Kontakt oss for å bestille | ||
| GN333-28-350-A-SW | Bøylehåndtak | 327,00 kr | 408,75 kr | Kontakt oss for å bestille | ||
| GN333-28-350-B-EL | Bøylehåndtak | 341,00 kr | 426,25 kr | Kontakt oss for å bestille | ||
| GN333-28-350-B-ES | Bøylehåndtak | 341,00 kr | 426,25 kr | Kontakt oss for å bestille | ||
| GN333-28-350-B-SW | Bøylehåndtak | 350,00 kr | 437,50 kr | Kontakt oss for å bestille | ||
| GN333-28-400-A-ES | Bøylehåndtak | 323,00 kr | 403,75 kr | Kontakt oss for å bestille | ||
| GN333-28-400-B-EL | Bøylehåndtak | 347,00 kr | 433,75 kr | Kontakt oss for å bestille | ||
| GN333-28-400-B-ES | Bøylehåndtak | 347,00 kr | 433,75 kr | Kontakt oss for å bestille | ||
| GN333-28-400-B-SW | Bøylehåndtak | 353,00 kr | 441,25 kr | Kontakt oss for å bestille | ||
| GN333-28-500-A-ES | Bøylehåndtak | 355,00 kr | 443,75 kr | Kontakt oss for å bestille | ||
| GN333-28-500-B-EL | Bøylehåndtak | 372,00 kr | 465,00 kr | Kontakt oss for å bestille | ||
| GN333-28-500-B-ES | Bøylehåndtak | 372,00 kr | 465,00 kr | Kontakt oss for å bestille | ||
| GN333-28-500-B-SW | Bøylehåndtak | 381,00 kr | 476,25 kr | Kontakt oss for å bestille | ||
| GN333-28-600-A-ES | Bøylehåndtak | 389,00 kr | 486,25 kr | Kontakt oss for å bestille | ||
| GN333-28-600-B-EL | Bøylehåndtak | 399,00 kr | 498,75 kr | Kontakt oss for å bestille | ||
| GN333-28-600-B-ES | Bøylehåndtak | 399,00 kr | 498,75 kr | Kontakt oss for å bestille | ||
| GN333-28-600-B-SW | Bøylehåndtak | 403,00 kr | 503,75 kr | Kontakt oss for å bestille | ||
| GN333-30-1000-A-EL | Bøylehåndtak | 601,00 kr | 751,25 kr | Kontakt oss for å bestille | ||
| GN333-30-1000-A-ES | Bøylehåndtak | 601,00 kr | 751,25 kr | Kontakt oss for å bestille | ||
| GN333-30-1000-A-SW | Bøylehåndtak | 618,00 kr | 772,50 kr | Kontakt oss for å bestille | ||
| GN333-30-200-A-EL | Bøylehåndtak | 310,00 kr | 387,50 kr | Kontakt oss for å bestille | ||
| GN333-30-200-A-ES | Bøylehåndtak | 310,00 kr | 387,50 kr | Kontakt oss for å bestille | ||
| GN333-30-200-A-SW | Bøylehåndtak | 318,00 kr | 397,50 kr | Kontakt oss for å bestille | ||
| GN333-30-300-A-EL | Bøylehåndtak | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN333-30-300-A-ES | Bøylehåndtak | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN333-30-300-A-SW | Bøylehåndtak | 354,00 kr | 442,50 kr | Kontakt oss for å bestille | ||
| GN333-30-350-A-EL | Bøylehåndtak | 367,00 kr | 458,75 kr | Kontakt oss for å bestille | ||
| GN333-30-350-A-ES | Bøylehåndtak | 367,00 kr | 458,75 kr | Kontakt oss for å bestille | ||
| GN333-30-350-A-SW | Bøylehåndtak | 374,00 kr | 467,50 kr | Kontakt oss for å bestille | ||
| GN333-30-400-A-EL | Bøylehåndtak | 375,00 kr | 468,75 kr | Kontakt oss for å bestille | ||
| GN333-30-400-A-ES | Bøylehåndtak | 375,00 kr | 468,75 kr | Kontakt oss for å bestille | ||
| GN333-30-400-A-SW | Bøylehåndtak | 385,00 kr | 481,25 kr | Kontakt oss for å bestille | ||
| GN333-30-500-A-EL | Bøylehåndtak | 409,00 kr | 511,25 kr | Kontakt oss for å bestille | ||
| GN333-30-500-A-ES | Bøylehåndtak | 409,00 kr | 511,25 kr | Kontakt oss for å bestille | ||
| GN333-30-500-A-SW | Bøylehåndtak | 414,00 kr | 517,50 kr | Kontakt oss for å bestille | ||
| GN333-30-600-A-EL | Bøylehåndtak | 429,00 kr | 536,25 kr | Kontakt oss for å bestille | ||
| GN333-30-600-A-ES | Bøylehåndtak | 429,00 kr | 536,25 kr | Kontakt oss for å bestille | ||
| GN333-30-600-A-SW | Bøylehåndtak | 441,00 kr | 551,25 kr | Kontakt oss for å bestille | ||
