Sperrehåndtak GN316 med utskiftbar innsats
Sperrehåndtak av stål, med knott av herdeplast. Sandblåst skaft. Svartlakkert hus av stål, matt struktur. Innsatsen er herdet og utskiftbar.

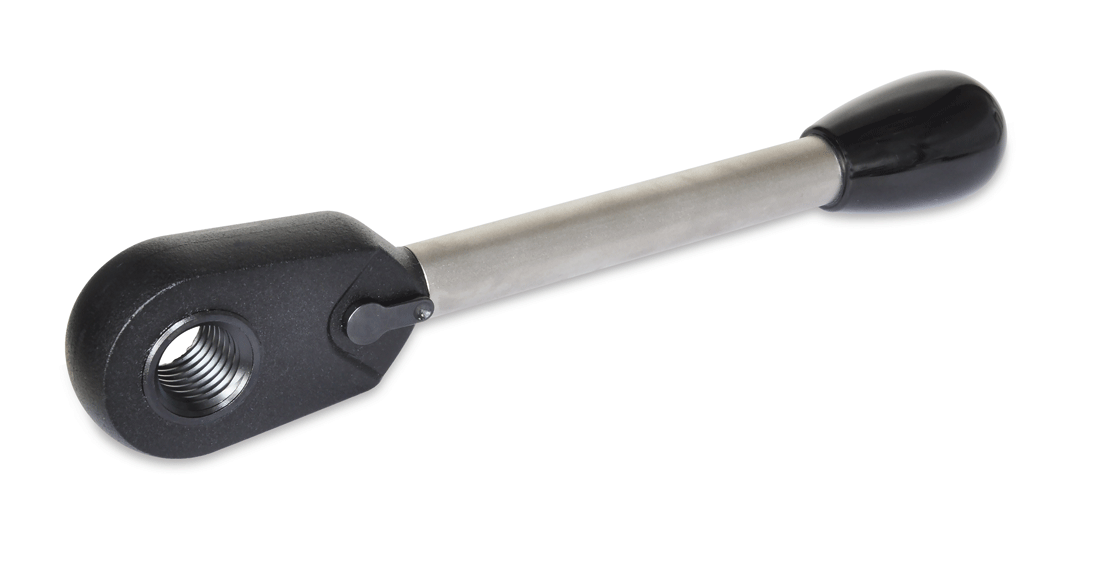

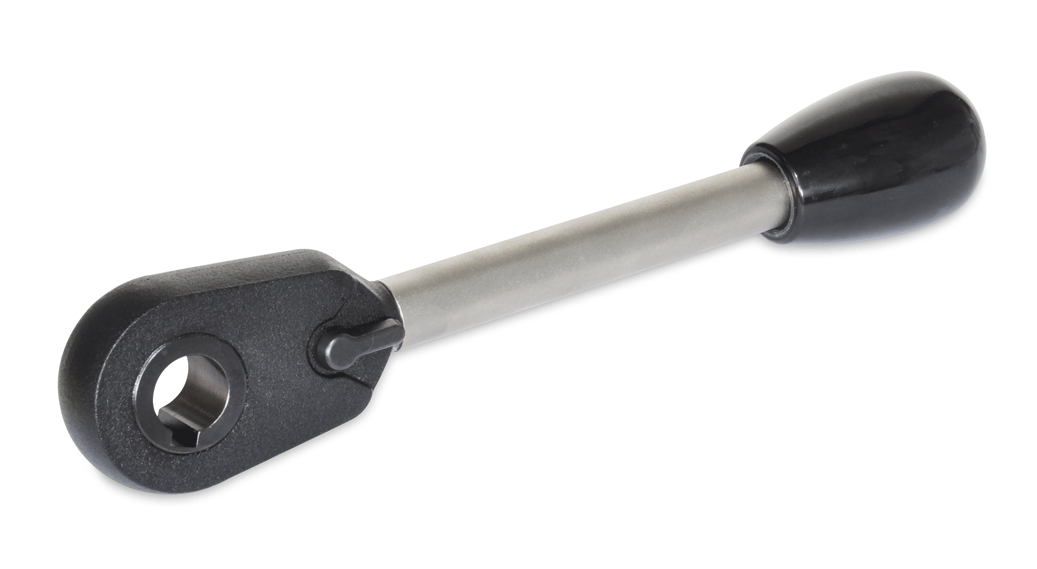

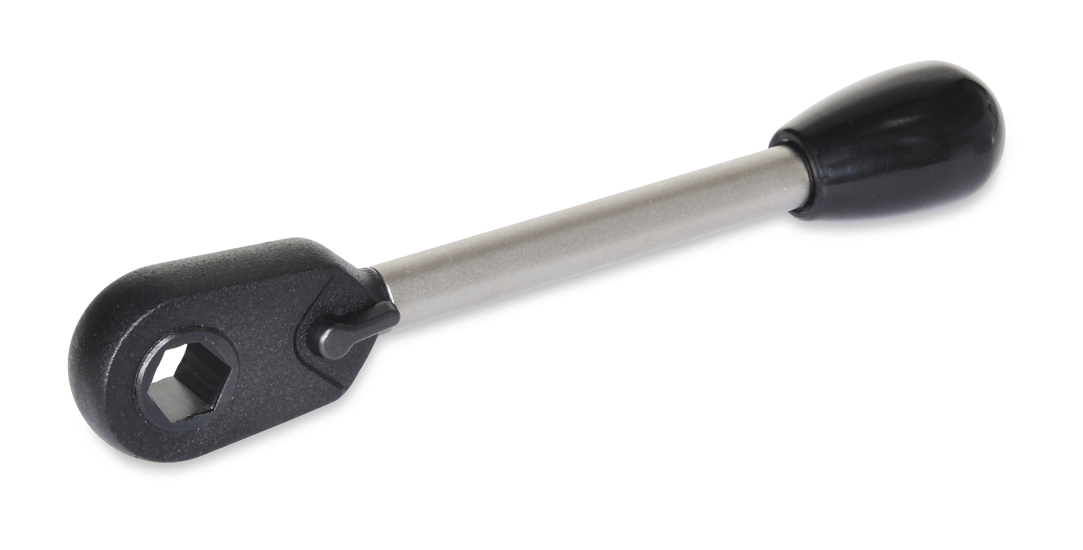

Form M: innsats med gjenge. Form K: innsats med kilespor. Form V: innsats med firkanthull. Form SK: innsats med sekskanthull.
Bestillingseksempel: GN316-22-M16
CAD-filer

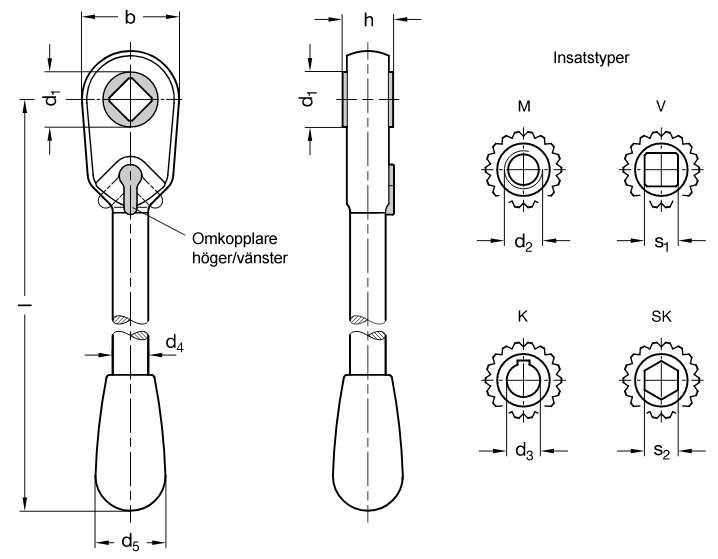

| d1 | d2 | d3H7 | s1 | s2 | b | d4 | d5 | h | l | Max. vridmoment (Nm) | |||
| 12 | M 8 | - | - | - | V 8 | - | - | 22 | 9 | 20 | 11 | 118 | 40 |
| 17 | M 10 | M 12 | K 10 | K 12 | V 10 | - | SK 12 | 30 | 11 | 26 | 14 | 156 | 70 |
| 22 | M 14 | M 16 | K 14 | K 16 | V 12 | V 14 | SK 14 | 39,5 | 14 | 33 | 17 | 187 | 130 |
| 26 | M 20 | - | K 18 | - | V 17 | - | SK 17 | 46 | 17 | 33 | 22 | 219 | 180 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN316-12-M8 | Skralle | 875,00 kr | 1 093,75 kr | Kontakt oss for å bestille | ||
| GN316-12-V8 | Skralle | 914,00 kr | 1 142,50 kr | Kontakt oss for å bestille | ||
| GN316-17-K10 | Skralle | 1 001,00 kr | 1 251,25 kr | Kontakt oss for å bestille | ||
| GN316-17-K12 | Skralle | 1 001,00 kr | 1 251,25 kr | Kontakt oss for å bestille | ||
| GN316-17-M10 | Skralle | 955,00 kr | 1 193,75 kr | Kontakt oss for å bestille | ||
| GN316-17-M12 | Skralle | 955,00 kr | 1 193,75 kr | Kontakt oss for å bestille | ||
| GN316-17-SK12 | Skralle | 1 001,00 kr | 1 251,25 kr | Kontakt oss for å bestille | ||
| GN316-17-V10 | Skralle | 1 007,00 kr | 1 258,75 kr | Kontakt oss for å bestille | ||
| GN316-22-K14 | Skralle | 1 206,00 kr | 1 507,50 kr | Kontakt oss for å bestille | ||
| GN316-22-K16 | Skralle | 1 206,00 kr | 1 507,50 kr | Kontakt oss for å bestille | ||
| GN316-22-M14 | Skralle | 1 161,00 kr | 1 451,25 kr | Kontakt oss for å bestille | ||
| GN316-22-M16 | Skralle | 1 161,00 kr | 1 451,25 kr | Kontakt oss for å bestille | ||
| GN316-22-SK14 | Skralle | 1 206,00 kr | 1 507,50 kr | Kontakt oss for å bestille | ||
| GN316-22-V12 | Skralle | 1 125,00 kr | 1 406,25 kr | Kontakt oss for å bestille | ||
| GN316-22-V14 | Skralle | 1 125,00 kr | 1 406,25 kr | Kontakt oss for å bestille | ||
| GN316-26-K18 | Skralle | 1 438,00 kr | 1 797,50 kr | Kontakt oss for å bestille | ||
| GN316-26-M20 | Skralle | 1 386,00 kr | 1 732,50 kr | Kontakt oss for å bestille | ||
| GN316-26-SK17 | Skralle | 1 438,00 kr | 1 797,50 kr | Kontakt oss for å bestille | ||
| GN316 120-M8 | Skralle | 733,00 kr | 916,25 kr | Kontakt oss for å bestille | ||
| GN316 120-V8 | Skralle | 914,00 kr | 1 142,50 kr | Kontakt oss for å bestille | ||
| GN316 155-K10 | Skralle | 1 001,00 kr | 1 251,25 kr | Kontakt oss for å bestille | ||
| GN316 155-K12 | Skralle | 1 001,00 kr | 1 251,25 kr | Kontakt oss for å bestille | ||
| GN316 155-M10 | Skralle | 955,00 kr | 1 193,75 kr | Kontakt oss for å bestille | ||
| GN316 155-M12 | Skralle | 955,00 kr | 1 193,75 kr | Kontakt oss for å bestille | ||
| GN316 155-V10 | Skralle | 1 007,00 kr | 1 258,75 kr | Kontakt oss for å bestille | ||
| GN316 185-K14 | Skralle | 1 206,00 kr | 1 507,50 kr | Kontakt oss for å bestille | ||
| GN316 185-K16 | Skralle | 1 206,00 kr | 1 507,50 kr | Kontakt oss for å bestille | ||
| GN316 185-M16 | Skralle | 1 161,00 kr | 1 451,25 kr | Kontakt oss for å bestille | ||
| GN316 185-V12 | Skralle | 1 125,00 kr | 1 406,25 kr | Kontakt oss for å bestille | ||
| GN316 185-V14 | Skralle | 1 125,00 kr | 1 406,25 kr | Kontakt oss for å bestille | ||
| GN316 220-K18 | Skralle | 1 438,00 kr | 1 797,50 kr | Kontakt oss for å bestille | ||
| GN316 220-M20 | Skralle | 1 386,00 kr | 1 732,50 kr | Kontakt oss for å bestille | ||
| GN316 220-SK17 | Skralle | 1 438,00 kr | 1 797,50 kr | Kontakt oss for å bestille | ||
| GN316 220-V17 | Skralle | 1 432,00 kr | 1 790,00 kr | Kontakt oss for å bestille | ||
