Justeringsbolt GN313 med innvendig gjenge
Justeringsbolt av brunert eller rustfritt stål. Knott av termoplast. Stift av rustfritt stål. I hvileposisjon er tappen i indre posisjon.

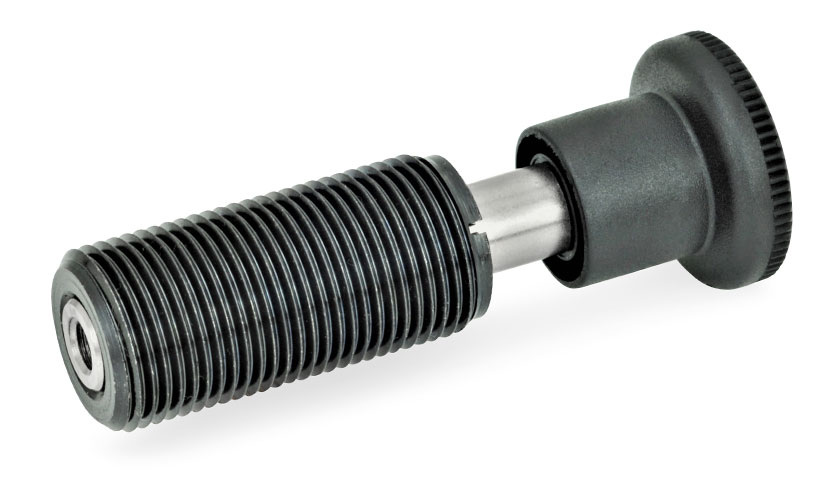

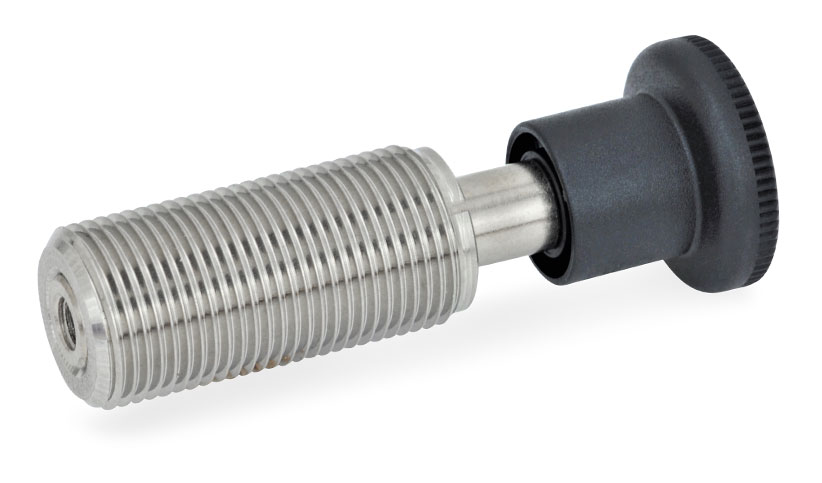

Typ A med knott.

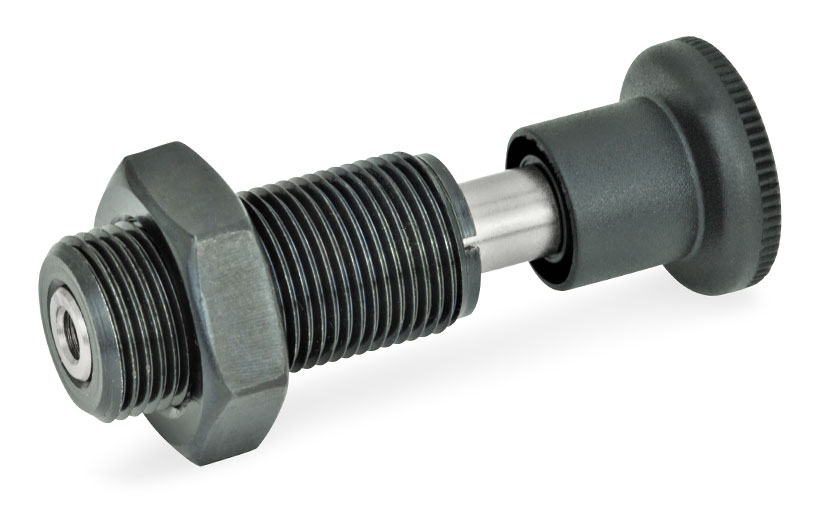

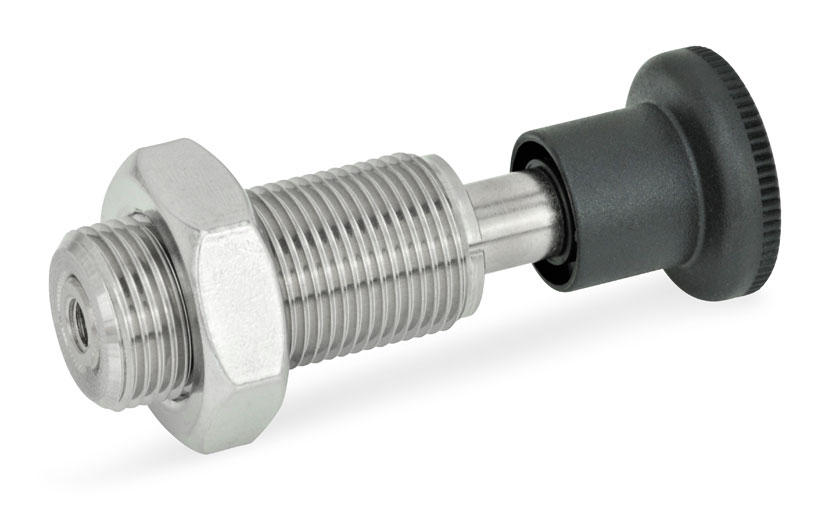

Typ AK med knott og kontramutter.

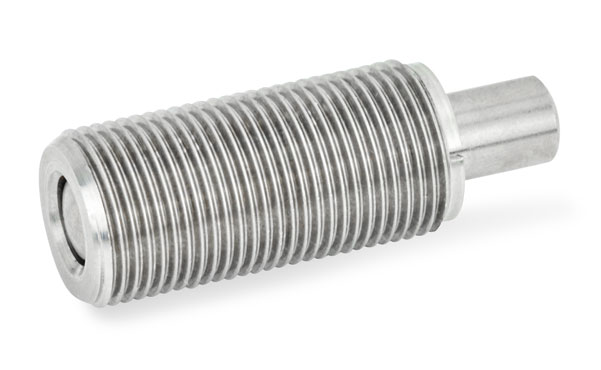

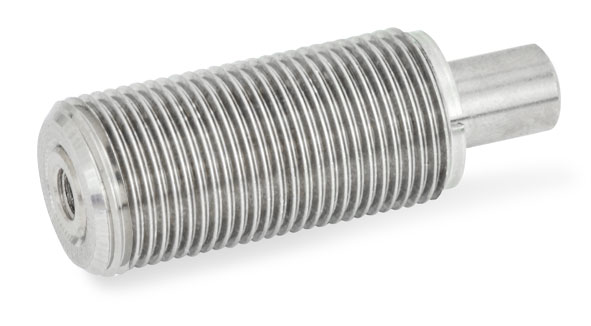

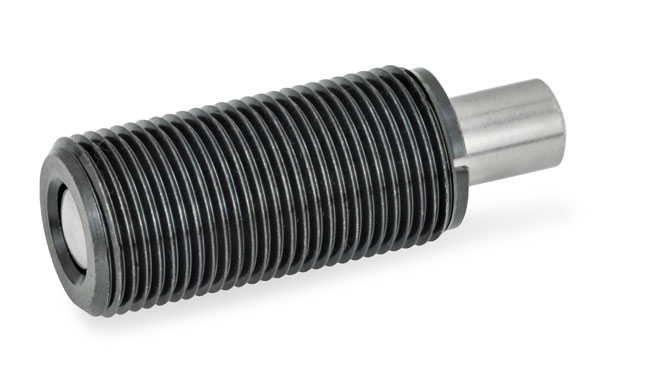

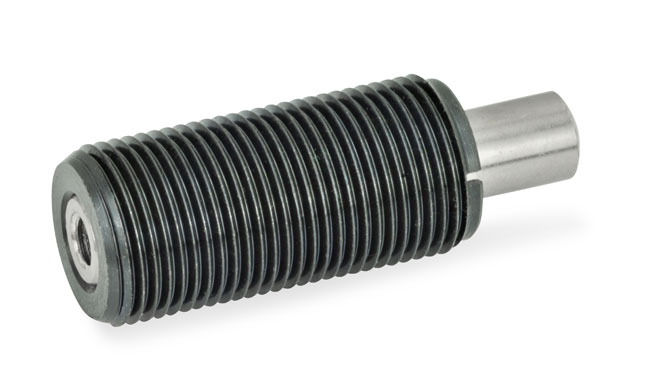

Typ D uten knott.

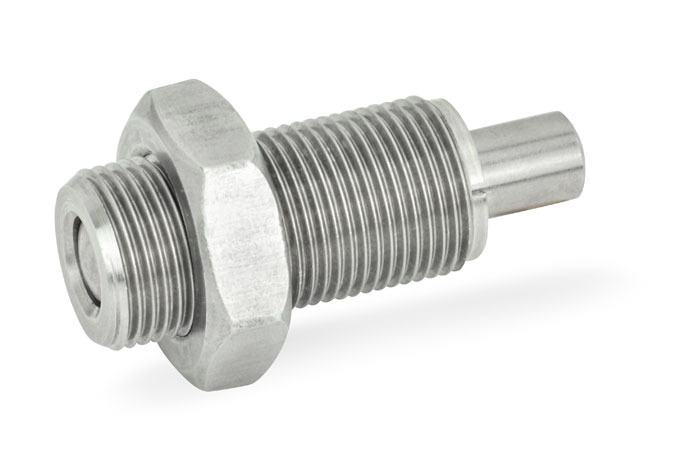

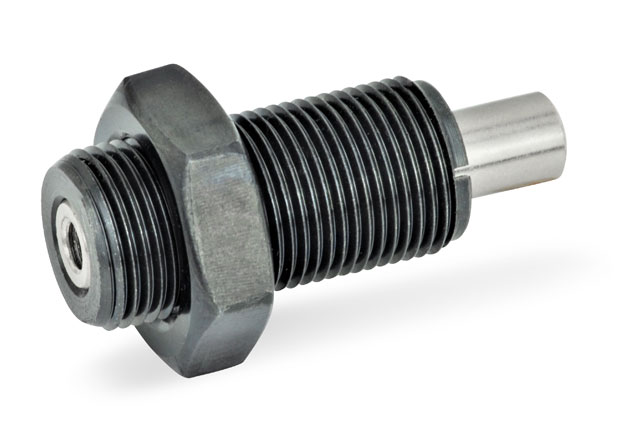

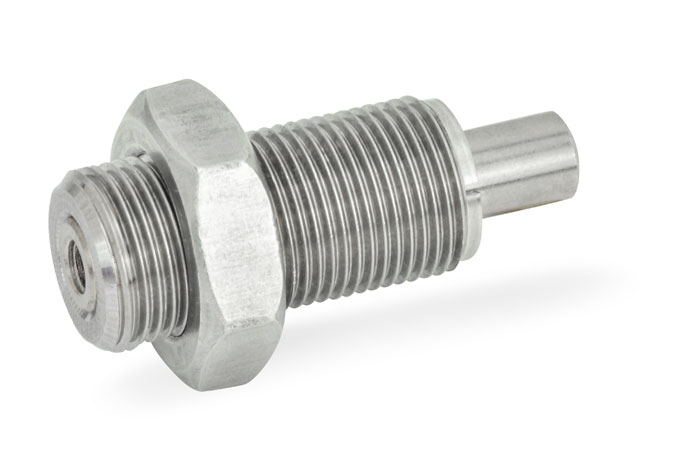

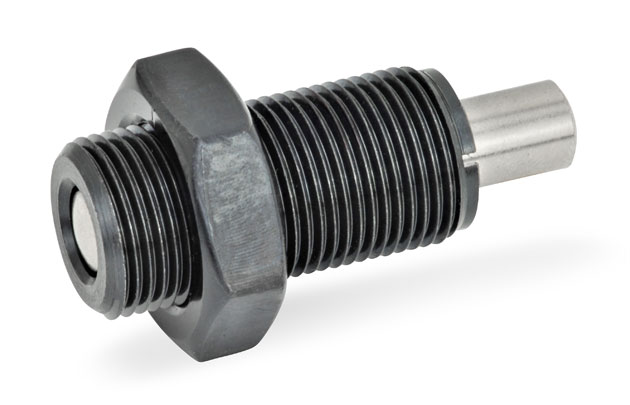

Typ DK uten knott, med kontramutter.
1: uten innvendig gjenge.
2: med innvendig gjenge.
ST: stål.
NI: rustfritt stål.
Bestillingseksempel: GN313-10-A-2-ST
CAD-filer

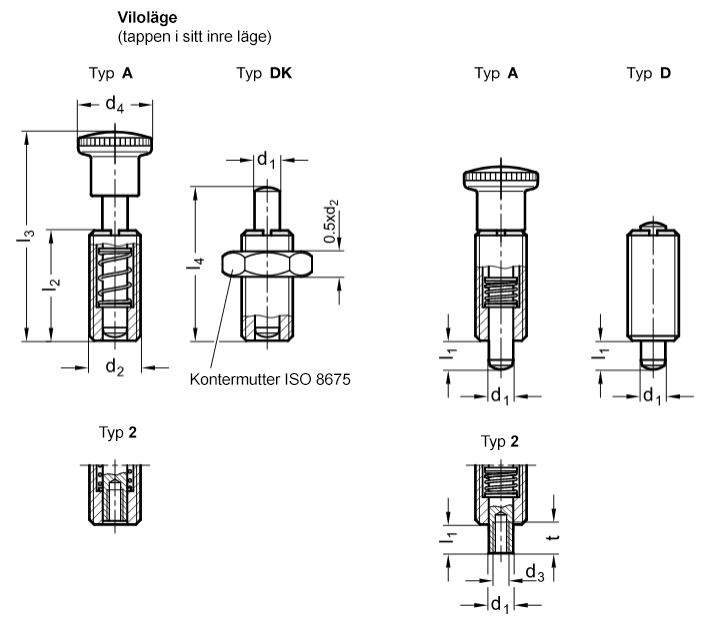

| d1 -0,02/-0,05 | d2 | d3 | d4 | l1 | l2 | l3 ≈ | l4 ≈ | t min. | Passande monteringsverktyg |
| 5 | M 10 x 1 | M 3 | 16 | 6 | 22 | 42 | 29 | 7 | GN 613.1-5 |
| 6 | M 12 x 1,5 | M 4 | 19 | 7 | 26 | 49 | 35 | 7 | GN 613.1-6 |
| 8 | M 16 x 1,5 | M 5 | 23 | 9 | 34 | 65 | 48 | 9 | GN 613.1-8 |
| 10 | M 20 x 1,5 | M 6 | 28 | 11 | 43 | 78 | 57 | 12 | GN 613.1-10 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN313-6-A-2-ST | Justeringsbolt, innvendig gjenge M4 | 147,50 kr | 184,38 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN313-8-A-2-ST | Justeringsbolt, innvendig gjenge M5 | 172,00 kr | 215,00 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN313-10-A-2-ST | Justeringsbolt, innvendig gjenge M6 | 204,00 kr | 255,00 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN313-6-A-2-NI | Justeringsbolt, rustfri, innvendig gjenge M4 | 206,00 kr | 257,50 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN313-8-A-2-NI | Justeringsbolt, rustfri, innvendig gjenge M5 | 249,00 kr | 311,25 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN313-10-A-2-NI | Justeringsbolt, rustfri, innvendig gjenge M6 | 316,00 kr | 395,00 kr | 20 st | 100 st | Kontakt oss for å bestille | ||
| GN313-10-A-1-NI | Rostfri inställningsbult | 308,00 kr | 385,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-A-1-ST | Inställningsbult | 199,00 kr | 248,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-AK-1-NI | Rostfri inställningsbult | 345,00 kr | 431,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-AK-1-ST | Inställningsbult | 214,00 kr | 267,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-AK-2-NI | Rostfri inställningsbult | 353,00 kr | 441,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-AK-2-ST | Inställningsbult | 220,00 kr | 275,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-D-1-NI | Rostfri inställningsbult | 294,00 kr | 367,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-D-1-ST | Inställningsbult | 173,50 kr | 216,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-D-2-NI | Rostfri inställningsbult | 308,00 kr | 385,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-D-2-ST | Inställningsbult | 172,00 kr | 215,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-DK-1-NI | Rostfri inställningsbult | 331,00 kr | 413,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-DK-1-ST | Inställningsbult | 188,50 kr | 235,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-DK-2-NI | Rostfri inställningsbult | 345,00 kr | 431,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-10-DK-2-ST | Inställningsbult | 186,00 kr | 232,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-A-1-NI | Rostfri inställningsbult | 184,50 kr | 230,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-A-1-ST | Inställningsbult | 133,00 kr | 166,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-A-2-NI | Rostfri inställningsbult | 185,50 kr | 231,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-A-2-ST | Inställningsbult | 133,00 kr | 166,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-AK-1-NI | Rostfri inställningsbult | 194,50 kr | 243,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-AK-1-ST | Inställningsbult | 137,50 kr | 171,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-AK-2-NI | Rostfri inställningsbult | 195,50 kr | 244,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-AK-2-ST | Inställningsbult | 137,50 kr | 171,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-D-1-NI | Rostfri inställningsbult | 162,00 kr | 202,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-D-1-ST | Inställningsbult | 115,00 kr | 143,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-D-2-NI | Rostfri inställningsbult | 173,00 kr | 216,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-D-2-ST | Inställningsbult | 129,00 kr | 161,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-DK-1-NI | Rostfri inställningsbult | 172,00 kr | 215,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-DK-1-ST | Inställningsbult | 120,00 kr | 150,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-DK-2-NI | Rostfri inställningsbult | 183,00 kr | 228,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-5-DK-2-ST | Inställningsbult | 133,00 kr | 166,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-A-1-NI | Rostfri inställningsbult | 194,00 kr | 242,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-A-1-ST | Inställningsbult | 136,50 kr | 170,63 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-AK-1-NI | Rostfri inställningsbult | 206,00 kr | 257,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-AK-1-ST | Inställningsbult | 141,00 kr | 176,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-AK-2-NI | Rostfri inställningsbult | 220,00 kr | 275,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-AK-2-ST | Inställningsbult | 153,00 kr | 191,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-D-1-NI | Rostfri inställningsbult | 183,50 kr | 229,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-D-1-ST | Inställningsbult | 122,00 kr | 152,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-D-2-NI | Rostfri inställningsbult | 202,00 kr | 252,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-D-2-ST | Inställningsbult | 137,50 kr | 171,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-DK-1-NI | Rostfri inställningsbult | 194,50 kr | 243,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-DK-1-ST | Inställningsbult | 126,50 kr | 158,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-DK-2-NI | Rostfri inställningsbult | 214,00 kr | 267,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-6-DK-2-ST | Inställningsbult | 141,50 kr | 176,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-A-1-NI | Rostfri inställningsbult | 244,00 kr | 305,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-A-1-ST | Inställningsbult | 170,50 kr | 213,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-AK-1-NI | Rostfri inställningsbult | 260,00 kr | 325,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-AK-1-ST | Inställningsbult | 178,50 kr | 223,13 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-AK-2-NI | Rostfri inställningsbult | 258,00 kr | 322,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-AK-2-ST | Inställningsbult | 173,50 kr | 216,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-D-1-NI | Rostfri inställningsbult | 210,00 kr | 262,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-D-1-ST | Inställningsbult | 134,00 kr | 167,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-D-2-NI | Rostfri inställningsbult | 231,00 kr | 288,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-D-2-ST | Inställningsbult | 151,50 kr | 189,38 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-DK-1-NI | Rostfri inställningsbult | 227,00 kr | 283,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-DK-1-ST | Inställningsbult | 141,50 kr | 176,88 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-DK-2-NI | Rostfri inställningsbult | 247,00 kr | 308,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN313-8-DK-2-ST | Inställningsbult | 159,00 kr | 198,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
