Maskinfot GN30 av galvanisert eller pulverlakkert stål, med innvendig gjenge og glidebeskyttelse
Maskinfot av galvanisert eller pulverlakkert stål, med innvendig gjenge og svart eller hvit glidebeskyttelse.

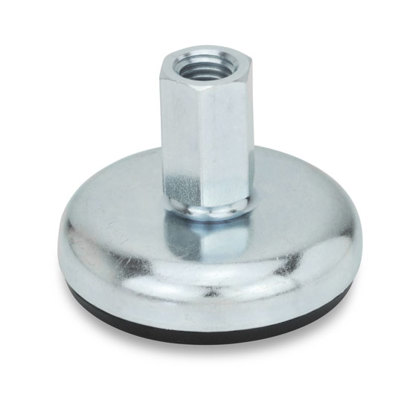

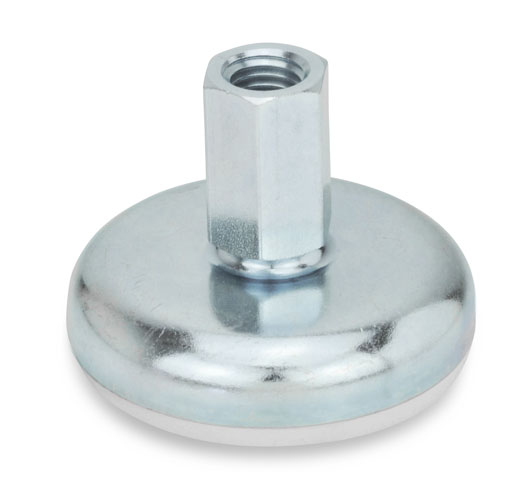

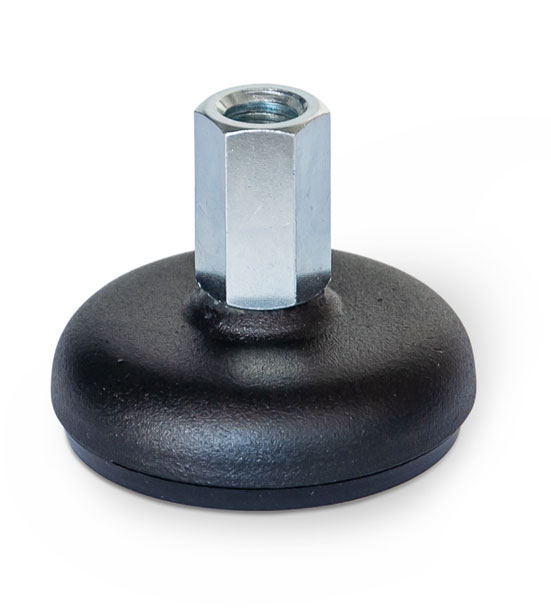

A1: galvanisert stål med svart glidebeskyttelse. A2: galvanisert stål med hvit glidebeskyttelse. A5: pulverlakkert stål (svart, RAL 9005) med svart glidebeskyttelse.

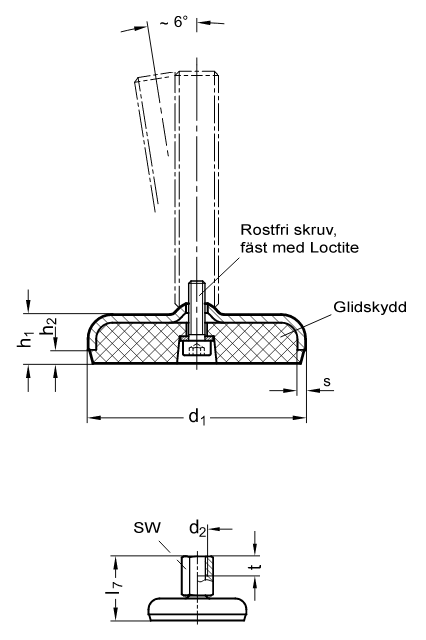

Anbefalt maksimal vinkel ≈ 6°.
Bestillingseksempel: GN30-100-M20-62-A2-X
Relaterte produkter
CAD-filer
| d1 | d2 | l7 | h1 | h2 | s | SW | t | Max. statisk belastning (kN) | |
| Typ A1 / A5 | Typ A2 | ||||||||
| 50 | M 8 | 37 | 14,5 | 3,5 | 3 | 14 | 8 | 8 | 8 |
| 50 | M 10 | 40 | 14,5 | 3,5 | 3 | 14 | 10 | 13 | 13 |
| 50 | M 12 | 43 | 14,5 | 3,5 | 3 | 17 | 12 | 16 | 13 |
| 50 | M 16 | 49 | 14,5 | 3,5 | 3 | 22 | 16 | 16 | 13 |
| 60 | M 8 | 38 | 16 | 4 | 3 | 14 | 8 | 8 | 8 |
| 60 | M 10 | 41 | 16 | 4 | 3 | 14 | 10 | 13 | 13 |
| 60 | M 12 | 45 | 16 | 4 | 3 | 17 | 12 | 16 | 13 |
| 60 | M 16 | 50 | 16 | 4 | 3 | 22 | 16 | 16 | 13 |
| 80 | M 8 | 40 | 18 | 5 | 3 | 14 | 8 | 8 | 8 |
| 80 | M 10 | 43 | 18 | 5 | 3 | 14 | 10 | 12 | 11 |
| 80 | M 12 | 47 | 18 | 5 | 3 | 17 | 12 | 12 | 11 |
| 80 | M 16 | 52 | 18 | 5 | 3 | 22 | 16 | 12 | 11 |
| 80 | M 20 | 60 | 18 | 5 | 3 | 27 | 20 | 12 | 11 |
| 100 | M 8 | 42 | 20 | 6 | 3 | 14 | 8 | 8 | 8 |
| 100 | M 10 | 45 | 20 | 6 | 3 | 14 | 10 | 11 | 10 |
| 100 | M 12 | 49 | 20 | 6 | 3 | 17 | 12 | 11 | 10 |
| 100 | M 16 | 54 | 20 | 6 | 3 | 22 | 16 | 11 | 10 |
| 100 | M 20 | 62 | 20 | 6 | 3 | 27 | 20 | 11 | 10 |
| 120 | M 20 | 65 | 22 | 6 | 4 | 27 | 20 | 20 | 16 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN30-100-M10-45-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 188,50 kr | 235,63 kr | Kontakt oss for å bestille | ||
| GN30-100-M10-45-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 215,00 kr | 268,75 kr | Kontakt oss for å bestille | ||
| GN30-100-M10-45-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 210,00 kr | 262,50 kr | Kontakt oss for å bestille | ||
| GN30-100-M12-49-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 190,00 kr | 237,50 kr | Kontakt oss for å bestille | ||
| GN30-100-M12-49-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 217,00 kr | 271,25 kr | Kontakt oss for å bestille | ||
| GN30-100-M12-49-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 212,00 kr | 265,00 kr | Kontakt oss for å bestille | ||
| GN30-100-M16-54-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 196,50 kr | 245,63 kr | Kontakt oss for å bestille | ||
| GN30-100-M16-54-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 224,00 kr | 280,00 kr | Kontakt oss for å bestille | ||
| GN30-100-M16-54-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 218,00 kr | 272,50 kr | Kontakt oss for å bestille | ||
| GN30-100-M20-62-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 209,00 kr | 261,25 kr | Kontakt oss for å bestille | ||
| GN30-100-M20-62-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 235,00 kr | 293,75 kr | Kontakt oss for å bestille | ||
| GN30-100-M20-62-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 229,00 kr | 286,25 kr | Kontakt oss for å bestille | ||
| GN30-100-M8-42-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 186,00 kr | 232,50 kr | Kontakt oss for å bestille | ||
| GN30-100-M8-42-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 212,00 kr | 265,00 kr | Kontakt oss for å bestille | ||
| GN30-100-M8-42-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 208,00 kr | 260,00 kr | Kontakt oss for å bestille | ||
| GN30-120-M20-65-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 267,00 kr | 333,75 kr | Kontakt oss for å bestille | ||
| GN30-120-M20-65-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 273,00 kr | 341,25 kr | Kontakt oss for å bestille | ||
| GN30-120-M20-65-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 291,00 kr | 363,75 kr | Kontakt oss for å bestille | ||
| GN30-50-M10-40-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 114,50 kr | 143,13 kr | Kontakt oss for å bestille | ||
| GN30-50-M10-40-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 113,50 kr | 141,88 kr | Kontakt oss for å bestille | ||
| GN30-50-M10-40-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 132,50 kr | 165,63 kr | Kontakt oss for å bestille | ||
| GN30-50-M12-43-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 116,00 kr | 145,00 kr | Kontakt oss for å bestille | ||
| GN30-50-M12-43-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 114,50 kr | 143,13 kr | Kontakt oss for å bestille | ||
| GN30-50-M12-43-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 134,00 kr | 167,50 kr | Kontakt oss for å bestille | ||
| GN30-50-M16-49-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 122,50 kr | 153,13 kr | Kontakt oss for å bestille | ||
| GN30-50-M16-49-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 122,00 kr | 152,50 kr | Kontakt oss for å bestille | ||
| GN30-50-M16-49-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 140,50 kr | 175,63 kr | Kontakt oss for å bestille | ||
| GN30-50-M8-37-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 111,50 kr | 139,38 kr | Kontakt oss for å bestille | ||
| GN30-50-M8-37-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 110,00 kr | 137,50 kr | Kontakt oss for å bestille | ||
| GN30-50-M8-37-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 130,00 kr | 162,50 kr | Kontakt oss for å bestille | ||
| GN30-60-M10-41-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 116,00 kr | 145,00 kr | Kontakt oss for å bestille | ||
| GN30-60-M10-41-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 123,00 kr | 153,75 kr | Kontakt oss for å bestille | ||
| GN30-60-M10-41-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 135,00 kr | 168,75 kr | Kontakt oss for å bestille | ||
| GN30-60-M12-45-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 117,00 kr | 146,25 kr | Kontakt oss for å bestille | ||
| GN30-60-M12-45-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 123,50 kr | 154,38 kr | Kontakt oss for å bestille | ||
| GN30-60-M12-45-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 136,00 kr | 170,00 kr | Kontakt oss for å bestille | ||
| GN30-60-M16-50-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 123,50 kr | 154,38 kr | Kontakt oss for å bestille | ||
| GN30-60-M16-50-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 131,00 kr | 163,75 kr | Kontakt oss for å bestille | ||
| GN30-60-M16-50-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 142,00 kr | 177,50 kr | Kontakt oss for å bestille | ||
| GN30-60-M8-38-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 113,00 kr | 141,25 kr | Kontakt oss for å bestille | ||
| GN30-60-M8-38-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 120,00 kr | 150,00 kr | Kontakt oss for å bestille | ||
| GN30-60-M8-38-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 132,00 kr | 165,00 kr | Kontakt oss for å bestille | ||
| GN30-80-M10-43-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 148,00 kr | 185,00 kr | Kontakt oss for å bestille | ||
| GN30-80-M10-43-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 168,50 kr | 210,63 kr | Kontakt oss for å bestille | ||
| GN30-80-M10-43-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 169,00 kr | 211,25 kr | Kontakt oss for å bestille | ||
| GN30-80-M12-47-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 150,00 kr | 187,50 kr | Kontakt oss for å bestille | ||
| GN30-80-M12-47-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 169,00 kr | 211,25 kr | Kontakt oss for å bestille | ||
| GN30-80-M12-47-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 169,00 kr | 211,25 kr | Kontakt oss for å bestille | ||
| GN30-80-M16-52-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 156,00 kr | 195,00 kr | Kontakt oss for å bestille | ||
| GN30-80-M16-52-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 176,50 kr | 220,63 kr | Kontakt oss for å bestille | ||
| GN30-80-M16-52-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 176,00 kr | 220,00 kr | Kontakt oss for å bestille | ||
| GN30-80-M20-60-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 170,00 kr | 212,50 kr | Kontakt oss for å bestille | ||
| GN30-80-M20-60-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 190,50 kr | 238,13 kr | Kontakt oss for å bestille | ||
| GN30-80-M20-60-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 189,00 kr | 236,25 kr | Kontakt oss for å bestille | ||
| GN30-80-M8-40-A1-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 146,00 kr | 182,50 kr | Kontakt oss for å bestille | ||
| GN30-80-M8-40-A2-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 165,50 kr | 206,88 kr | Kontakt oss for å bestille | ||
| GN30-80-M8-40-A5-X | Fot av stål, med innvendig gjenge og glidebeskyttelse | 166,00 kr | 207,50 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
