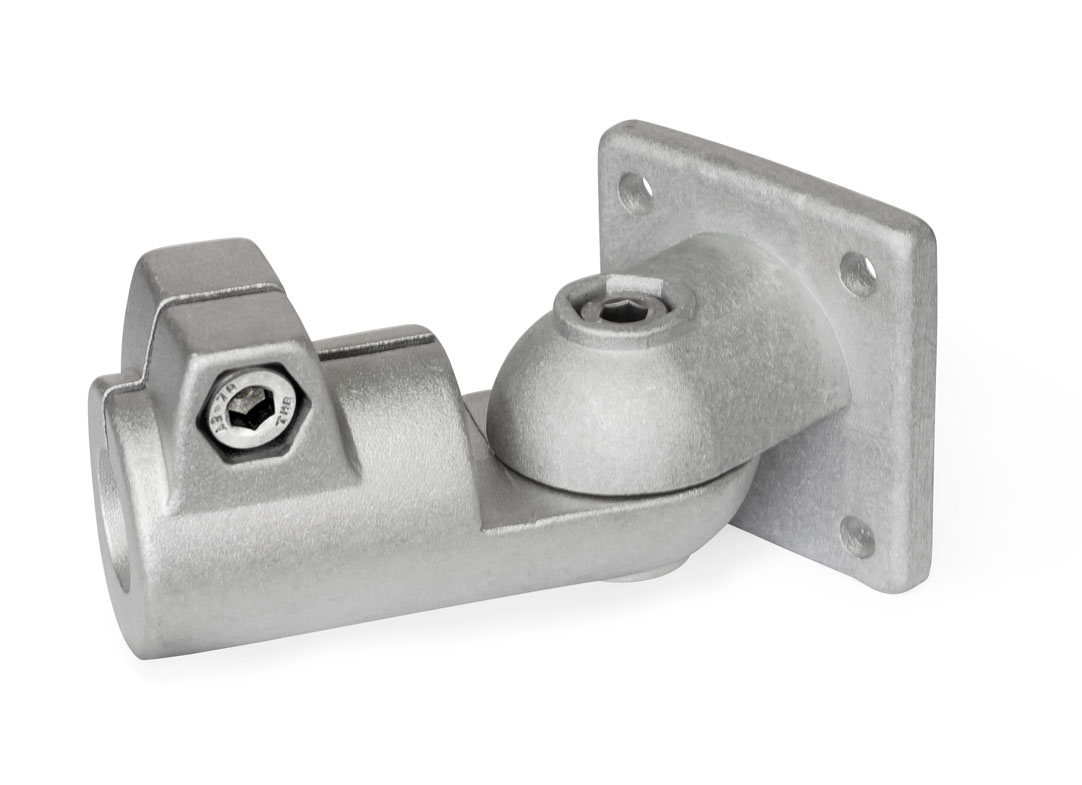

Leddet rørkobling GN282 av aluminium
Leddet rørkobling av sandblåst eller svartlakkert aluminium (matt struktur), med unbrakoskrue og låsemutter av rustfritt stål.
S: trinnløs innstilling. T: innstilling i trinn på 15°.
SW: svartlakker (pulverlakk). BL: sandblåst.
Bestillingseksempel: GN282-B25-T-2-BL
CAD-filer
| d1 | b | d2 | k | l1 | l2 | m1 | m2 | t | x1 | x2 | y1 | y2 | z1 | z2 | l3 (passande låsspak GN911) | |
| För z1 | För z2 | |||||||||||||||
| 20 | 40 | 6,5 | 42,5 | 104,5 | 52 | 32,5 | 72 | 7 | 60 | 42 | 60 | 42 | M8X25 | M8X30 | - | 63 / 78 |
| 25 | 40 | 6,5 | 42,5 | 104,5 | 52 | 32,5 | 72 | 7 | 60 | 42 | 60 | 42 | M8X25 | M8X30 | 63 / 78 | 63 / 78 |
| 30 | 40 | 6,5 | 42,5 | 104,5 | 52 | 32,5 | 72 | 7 | 60 | 42 | 60 | 42 | M8X25 | M8X30 | 63 / 78 | 63 / 78 |
| 40 | 65 | 11 | 74 | 167 | 77,5 | 52 | 115 | 14 | 105 | 74 | 105 | 74 | M10X50 | M10X55 | - | 78 / 92 |
| 42 | 65 | 11 | 74 | 167 | 77,5 | 52 | 115 | 14 | 105 | 74 | 105 | 74 | M10X50 | M10X55 | - | 78 / 92 |
| 45 | 65 | 11 | 74 | 167 | 77,5 | 52 | 115 | 14 | 105 | 74 | 105 | 74 | M10X50 | M10X55 | 78 / 92 | 78 / 92 |
| 48 | 65 | 11 | 74 | 167 | 77,5 | 52 | 115 | 14 | 105 | 74 | 105 | 74 | M10X50 | M10X55 | 78 / 92 | 78 / 92 |
| 50 | 65 | 11 | 74 | 167 | 77,5 | 52 | 115 | 14 | 105 | 74 | 105 | 74 | M10X50 | M10X55 | 78 / 92 | 78 / 92 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN282-B20-S-2-BL | Svingbar rørkobling med festeplate, sandblåst | 467,00 kr | 583,75 kr | Kontakt oss for å bestille | ||
| GN282-B20-S-1-SW | Svingbar rørkobling med festeplate, svart | 488,00 kr | 610,00 kr | Kontakt oss for å bestille | ||
| GN282-B20-T-2-BL | Svingbar rørkobling med festeplate, sandblåst | 493,00 kr | 616,25 kr | Kontakt oss for å bestille | ||
| GN282-B20-T-2-SW | Svingbar rørkobling med festeplate, svart | 488,00 kr | 610,00 kr | Kontakt oss for å bestille | ||
| GN282-B25-S-2-BL | Svingbar rørkobling med festeplate, sandblåst | 486,00 kr | 607,50 kr | Kontakt oss for å bestille | ||
| GN282-B25-S-1-SW | Svingbar rørkobling med festeplate, svart | 487,00 kr | 608,75 kr | Kontakt oss for å bestille | ||
| GN282-B25-T-2-BL | Svingbar rørkobling med festeplate, sandblåst | 475,00 kr | 593,75 kr | Kontakt oss for å bestille | ||
| GN282-B25-T-2-SW | Svingbar rørkobling med festeplate, svart | 486,00 kr | 607,50 kr | Kontakt oss for å bestille | ||
| GN282-B30-S-2-BL | Svingbar rørkobling med festeplate, sandblåst | 486,00 kr | 607,50 kr | Kontakt oss for å bestille | ||
| GN282-B30-S-1-SW | Svingbar rørkobling med festeplate, svart | 487,00 kr | 608,75 kr | Kontakt oss for å bestille | ||
| GN282-B30-T-2-BL | Svingbar rørkobling med festeplate, sandblåst | 491,00 kr | 613,75 kr | Kontakt oss for å bestille | ||
| GN282-B30-T-2-SW | Svingbar rørkobling med festeplate, svart | 488,00 kr | 610,00 kr | Kontakt oss for å bestille | ||
| GN282-B40-S-2-BL | Svingbar rørkobling med festeplate, sandblåst | 891,00 kr | 1 113,75 kr | Kontakt oss for å bestille | ||
| GN282-B40-S-1-SW | Svingbar rørkobling med festeplate, svart | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN282-B40-T-2-BL | Svingbar rørkobling med festeplate, sandblåst | 890,00 kr | 1 112,50 kr | Kontakt oss for å bestille | ||
| GN282-B40-T-2-SW | Svingbar rørkobling med festeplate, svart | 919,00 kr | 1 148,75 kr | Kontakt oss for å bestille | ||
| GN282-B42-S-2-BL | Svingbar rørkobling med festeplate, sandblåst | 891,00 kr | 1 113,75 kr | Kontakt oss for å bestille | ||
| GN282-B42-S-2-SW | Svingbar rørkobling med festeplate, svart | 894,00 kr | 1 117,50 kr | Kontakt oss for å bestille | ||
| GN282-B42-T-2-BL | Svingbar rørkobling med festeplate, sandblåst | 890,00 kr | 1 112,50 kr | Kontakt oss for å bestille | ||
| GN282-B42-T-2-SW | Svingbar rørkobling med festeplate, svart | 919,00 kr | 1 148,75 kr | Kontakt oss for å bestille | ||
| GN282-B45-S-2-BL | Svingbar rørkobling med festeplate, sandblåst | 891,00 kr | 1 113,75 kr | Kontakt oss for å bestille | ||
| GN282-B45-S-2-SW | Svingbar rørkobling med festeplate, svart | 894,00 kr | 1 117,50 kr | Kontakt oss for å bestille | ||
| GN282-B45-T-2-BL | Svingbar rørkobling med festeplate, sandblåst | 890,00 kr | 1 112,50 kr | Kontakt oss for å bestille | ||
| GN282-B45-T-2-SW | Svingbar rørkobling med festeplate, svart | 919,00 kr | 1 148,75 kr | Kontakt oss for å bestille | ||
| GN282-B48-S-2-BL | Svingbar rørkobling med festeplate, sandblåst | 891,00 kr | 1 113,75 kr | Kontakt oss for å bestille | ||
| GN282-B48-S-2-SW | Svingbar rørkobling med festeplate, svart | 894,00 kr | 1 117,50 kr | Kontakt oss for å bestille | ||
| GN282-B48-T-2-BL | Svingbar rørkobling med festeplate, sandblåst | 890,00 kr | 1 112,50 kr | Kontakt oss for å bestille | ||
| GN282-B48-T-2-SW | Svingbar rørkobling med festeplate, svart | 919,00 kr | 1 148,75 kr | Kontakt oss for å bestille | ||
| GN282-B50-S-2-BL | Svingbar rørkobling med festeplate, sandblåst | 891,00 kr | 1 113,75 kr | Kontakt oss for å bestille | ||
| GN282-B50-S-1-SW | Svingbar rørkobling med festeplate, svart | 894,00 kr | 1 117,50 kr | Kontakt oss for å bestille | ||
| GN282-B50-T-2-BL | Svingbar rørkobling med festeplate, sandblåst | 890,00 kr | 1 112,50 kr | Kontakt oss for å bestille | ||
| GN282-B50-T-2-SW | Svingbar rørkobling med festeplate, svart | 919,00 kr | 1 148,75 kr | Kontakt oss for å bestille | ||
