Rørkobling GN276 av aluminium
Rørkobling av svartlakkert aluminium (matt struktur), med skrue og låsemutter av galvanisert stål.

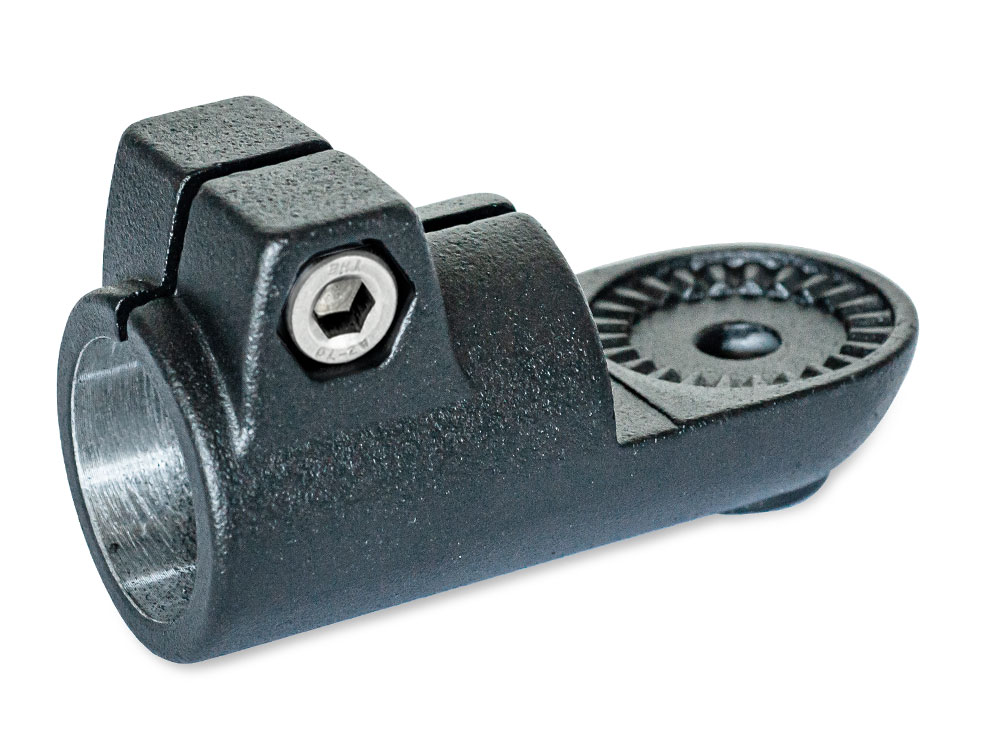

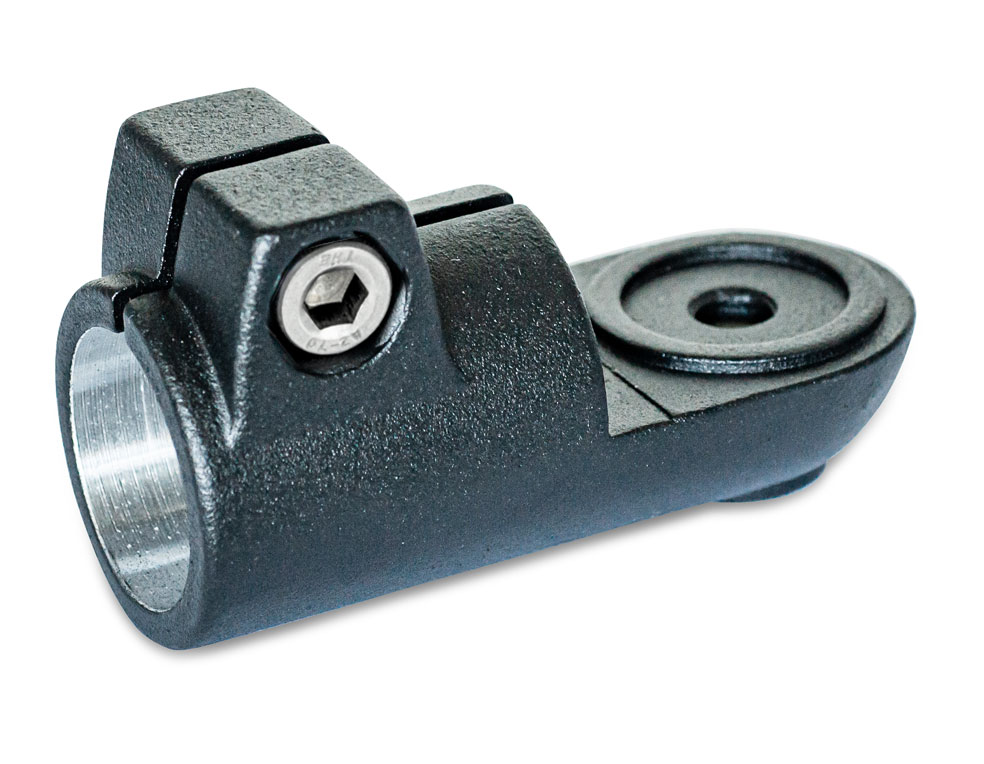

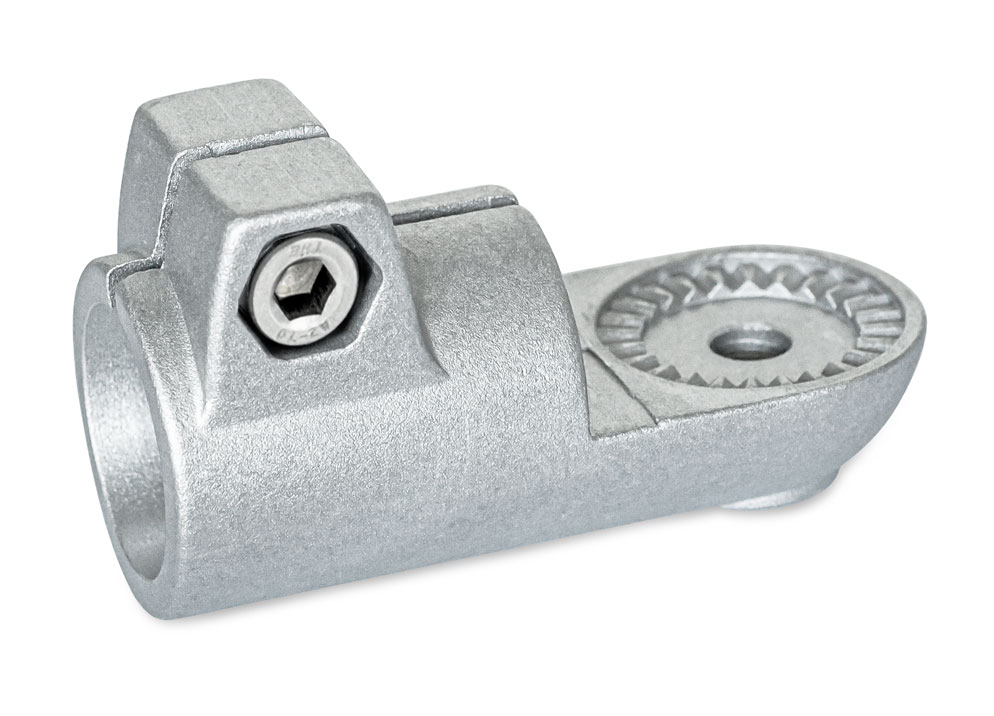

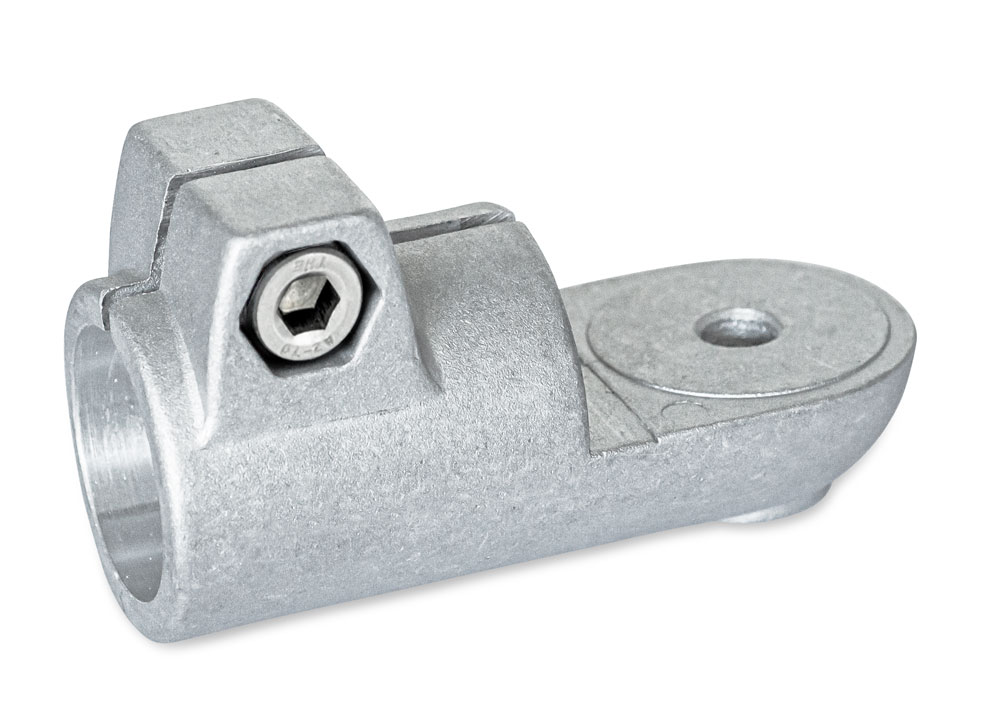

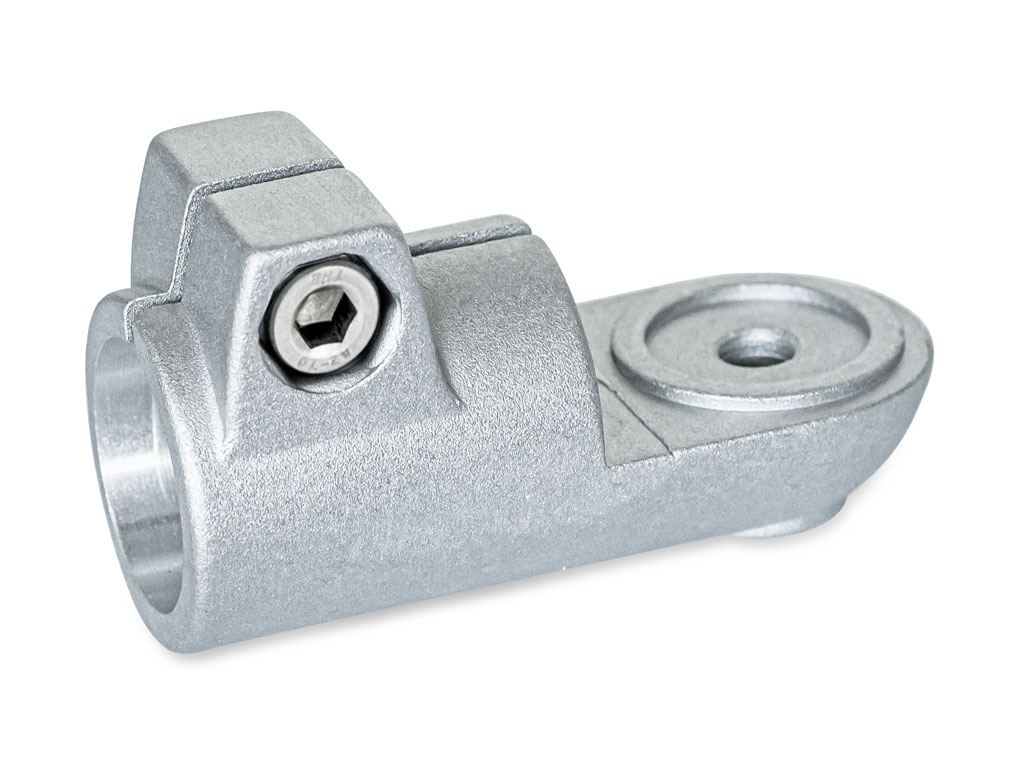

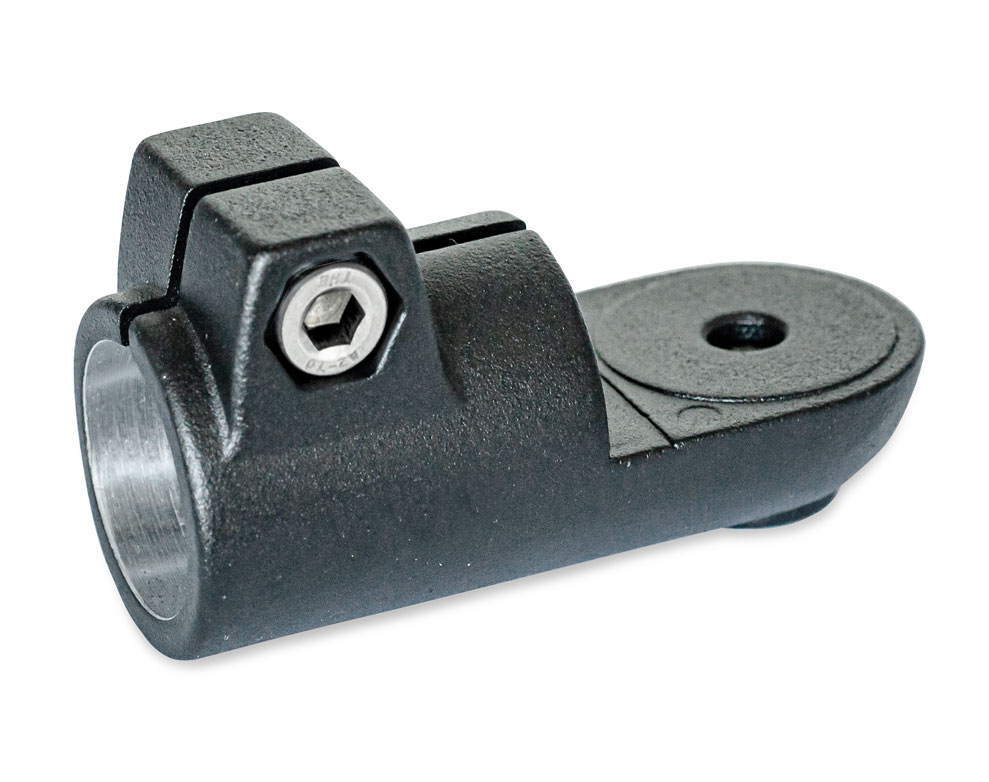

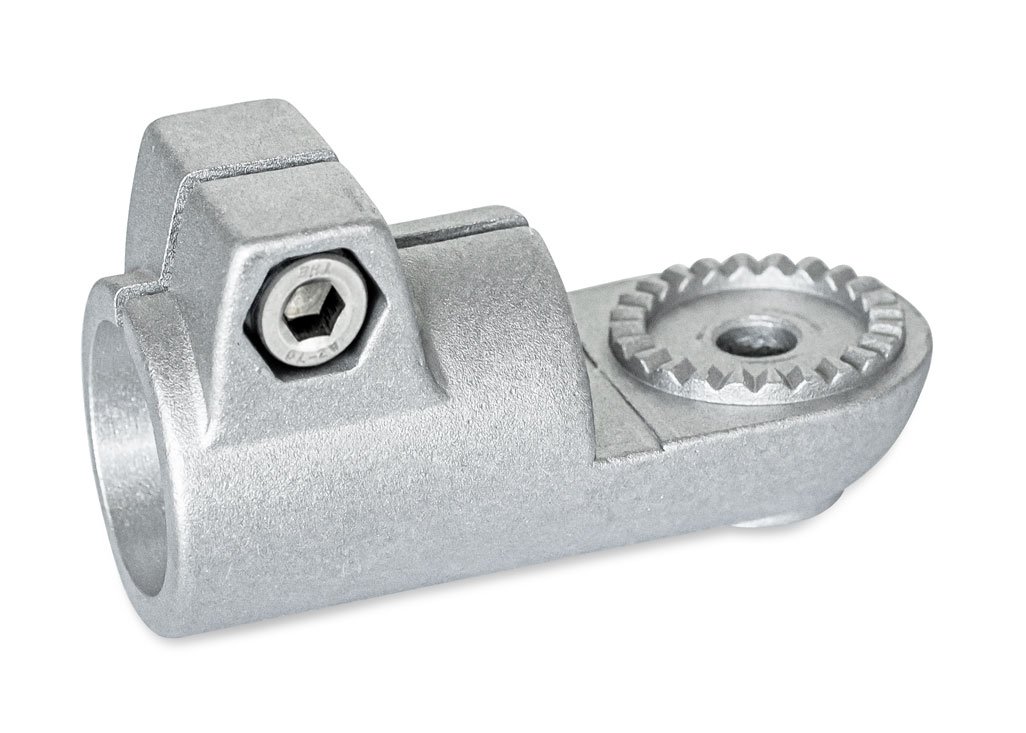

AV: forhøyet kronhjul. IV: forsenket kronhjul. MZ: glatt ring. OZ: glatt anleggsflate.
SW: svartlakkert (pulverlakk). BL: sandblåst.
Bestillingseksempel: GN276-B25-IV-2-BL
CAD-filer
| d1 | b | d2 | k | l1 | l2 | m | s | t | z | l3 (passande låsspak GN911) |
| 20 | 40 | 8,5 | 42,5 | 92 | 52 | 72 | 13 | 20 | M8X25 | - |
| 25 | 40 | 8,5 | 42,5 | 92 | 52 | 72 | 13 | 20 | M8X25 | 63 / 78 |
| 30 | 40 | 8,5 | 42,5 | 92 | 52 | 72 | 13 | 20 | M8X25 | 63 / 78 |
| 40 | 65 | 10,5 | 74 | 148 | 77,5 | 115 | 17 | 32,5 | M10X50 | - |
| 42 | 65 | 10,5 | 74 | 148 | 77,5 | 115 | 17 | 32,5 | M10X50 | - |
| 45 | 65 | 10,5 | 74 | 148 | 77,5 | 115 | 17 | 32,5 | M10X50 | 78 / 92 |
| 48 | 65 | 10,5 | 74 | 148 | 77,5 | 115 | 17 | 32,5 | M10X50 | 78 / 92 |
| 50 | 65 | 10,5 | 74 | 148 | 77,5 | 115 | 17 | 32,5 | M10X50 | 78 / 92 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN276-B20-AV-2-BL | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B20-AV-2-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B20-IV-2-BL | Rørkobling, aluminium | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN276-B20-IV-2-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B20-MZ-2-BL | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B20-MZ-2-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B20-OZ-2-BL | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B20-OZ-1-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B25-AV-2-BL | Rørkobling, aluminium | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN276-B25-AV-2-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B25-IV-2-BL | Rørkobling, aluminium | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN276-B25-IV-2-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B25-MZ-2-BL | Rørkobling, aluminium | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN276-B25-MZ-2-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B25-OZ-2-BL | Rørkobling, aluminium | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN276-B25-OZ-1-SW | Rørkobling, aluminium | 231,00 kr | 288,75 kr | Kontakt oss for å bestille | ||
| GN276-B30-AV-2-BL | Rørkobling, aluminium | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN276-B30-AV-2-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B30-IV-2-BL | Rørkobling, aluminium | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN276-B30-IV-2-SW | Rørkobling, aluminium | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN276-B30-MZ-2-BL | Rørkobling, aluminium | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN276-B30-MZ-2-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B30-OZ-2-BL | Rørkobling, aluminium | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN276-B30-OZ-1-SW | Rørkobling, aluminium | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN276-B40-AV-2-BL | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B40-AV-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B40-IV-2-BL | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B40-IV-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B40-MZ-2-BL | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B40-MZ-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B40-OZ-2-BL | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B40-OZ-1-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B42-AV-2-BL | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B42-AV-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B42-IV-2-BL | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B42-IV-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B42-MZ-2-BL | Rørkobling, aluminium | 445,00 kr | 556,25 kr | Kontakt oss for å bestille | ||
| GN276-B42-MZ-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B42-OZ-2-BL | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B42-OZ-2-SW | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B45-AV-2-BL | Rørkobling, aluminium | 445,00 kr | 556,25 kr | Kontakt oss for å bestille | ||
| GN276-B45-AV-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B45-IV-2-BL | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B45-IV-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B45-MZ-2-BL | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B45-MZ-2-SW | Rørkobling, aluminium | 445,00 kr | 556,25 kr | Kontakt oss for å bestille | ||
| GN276-B45-OZ-2-BL | Rørkobling, aluminium | 445,00 kr | 556,25 kr | Kontakt oss for å bestille | ||
| GN276-B45-OZ-1-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B48-AV-2-BL | Rørkobling, aluminium | 445,00 kr | 556,25 kr | Kontakt oss for å bestille | ||
| GN276-B48-AV-2-SW | Rørkobling, aluminium | 445,00 kr | 556,25 kr | Kontakt oss for å bestille | ||
| GN276-B48-IV-2-BL | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B48-IV-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B48-MZ-2-BL | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B48-MZ-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B48-OZ-2-BL | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B48-OZ-2-SW | Rørkobling, aluminium | 445,00 kr | 556,25 kr | Kontakt oss for å bestille | ||
| GN276-B50-AV-2-BL | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B50-AV-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B50-IV-2-BL | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B50-IV-2-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN276-B50-MZ-2-BL | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B50-MZ-2-SW | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B50-OZ-2-BL | Rørkobling, aluminium | 447,00 kr | 558,75 kr | Kontakt oss for å bestille | ||
| GN276-B50-OZ-1-SW | Rørkobling, aluminium | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
