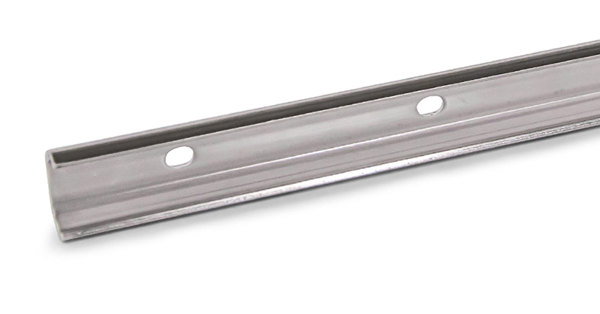

Lineær skinne GN2492 av rustfritt, syrefast stål
Lineær skinne av rustfritt, syrefast stål. Den lineære skinnen kan kombineres med kamrullvogn GN2494 eller kamrull GN2496 for å skape et lineærstyringssystem. Disse plassbesparende enhetene brukes for eksempel til å bære skyvedører eller innen maskinteknikk for å bevege anleggsutstyr lineært. Skinnen kan også brukes i spesielt aggressive miljøer, for eksempel kjemisk industri, legemiddelindustri, medisinsk industri eller næringsmiddelindustri.
Bestillingseksempel: GN2492-30-2240-40-XL
CAD-filer
| h1 | l +2 / -4 | m1 +1 / -2 | b1 | b2 | b3 | d1 | d2 | k | m2 | s | ||||||
| Nominell | Verklig | |||||||||||||||
| 30 | 29,5 | 240 | 320 | 400 | 480 | 560 | 640 | 40 | 15 | 20,5 | 10 | 6,4 | M 5 | 2 | 80 | 2,5 |
| 30 | 29,5 | 720 | 800 | 880 | 960 | 1040 | 1200 | 40 | 15 | 20,5 | 10 | 6,4 | M 5 | 2 | 80 | 2,5 |
| 30 | 29,5 | 1360 | 1520 | 1760 | 2000 | 2240 | 2480 | 40 | 15 | 20,5 | 10 | 6,4 | M 5 | 2 | 80 | 2,5 |
| 45 | 45,7 | 240 | 320 | 400 | 480 | 560 | 640 | 40 | 22 | 30,5 | 15,5 | 9 | M 8 | 2 | 80 | 4 |
| 45 | 45,7 | 720 | 800 | 880 | 960 | 1040 | 1200 | 40 | 22 | 30,5 | 15,5 | 9 | M 8 | 2 | 80 | 4 |
| 45 | 45,7 | 1360 | 1520 | 1760 | 2000 | 2240 | 2480 | 40 | 22 | 30,5 | 15,5 | 9 | M 8 | 2 | 80 | 4 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN2492-30-1040-40-XL | Rustfri lineær skinne | 1 162,00 kr | 1 452,50 kr | Kontakt oss for å bestille | ||
| GN2492-30-1200-40-XL | Rustfri lineær skinne | 1 280,00 kr | 1 600,00 kr | Kontakt oss for å bestille | ||
| GN2492-30-1360-40-XL | Rustfri lineær skinne | 1 520,00 kr | 1 900,00 kr | Kontakt oss for å bestille | ||
| GN2492-30-1520-40-XL | Rustfri lineær skinne | 1 699,00 kr | 2 123,75 kr | Kontakt oss for å bestille | ||
| GN2492-30-1760-40-XL | Rustfri lineær skinne | 1 968,00 kr | 2 460,00 kr | Kontakt oss for å bestille | ||
| GN2492-30-2000-40-XL | Rustfri lineær skinne | 2 235,00 kr | 2 793,75 kr | Kontakt oss for å bestille | ||
| GN2492-30-2240-40-XL | Rustfri lineær skinne | 2 504,00 kr | 3 130,00 kr | Kontakt oss for å bestille | ||
| GN2492-30-240-40-XL | Rustfri lineær skinne | 268,00 kr | 335,00 kr | Kontakt oss for å bestille | ||
| GN2492-30-2480-40-XL | Rustfri lineær skinne | 2 771,00 kr | 3 463,75 kr | Kontakt oss for å bestille | ||
| GN2492-30-320-40-XL | Rustfri lineær skinne | 359,00 kr | 448,75 kr | Kontakt oss for å bestille | ||
| GN2492-30-400-40-XL | Rustfri lineær skinne | 448,00 kr | 560,00 kr | Kontakt oss for å bestille | ||
| GN2492-30-480-40-XL | Rustfri lineær skinne | 537,00 kr | 671,25 kr | Kontakt oss for å bestille | ||
| GN2492-30-560-40-XL | Rustfri lineær skinne | 627,00 kr | 783,75 kr | Kontakt oss for å bestille | ||
| GN2492-30-640-40-XL | Rustfri lineær skinne | 716,00 kr | 895,00 kr | Kontakt oss for å bestille | ||
| GN2492-30-720-40-XL | Rustfri lineær skinne | 805,00 kr | 1 006,25 kr | Kontakt oss for å bestille | ||
| GN2492-30-800-40-XL | Rustfri lineær skinne | 895,00 kr | 1 118,75 kr | Kontakt oss for å bestille | ||
| GN2492-30-880-40-XL | Rustfri lineær skinne | 984,00 kr | 1 230,00 kr | Kontakt oss for å bestille | ||
| GN2492-30-960-40-XL | Rustfri lineær skinne | 1 074,00 kr | 1 342,50 kr | Kontakt oss for å bestille | ||
| GN2492-45-1040-40-XL | Rustfri lineær skinne | 1 909,00 kr | 2 386,25 kr | Kontakt oss for å bestille | ||
| GN2492-45-1200-40-XL | Rustfri lineær skinne | 2 202,00 kr | 2 752,50 kr | Kontakt oss for å bestille | ||
| GN2492-45-1360-40-XL | Rustfri lineær skinne | 2 495,00 kr | 3 118,75 kr | Kontakt oss for å bestille | ||
| GN2492-45-1520-40-XL | Rustfri lineær skinne | 2 788,00 kr | 3 485,00 kr | Kontakt oss for å bestille | ||
| GN2492-45-1760-40-XL | Rustfri lineær skinne | 3 229,00 kr | 4 036,25 kr | Kontakt oss for å bestille | ||
| GN2492-45-2000-40-XL | Rustfri lineær skinne | 3 669,00 kr | 4 586,25 kr | Kontakt oss for å bestille | ||
| GN2492-45-2240-40-XL | Rustfri lineær skinne | 4 110,00 kr | 5 137,50 kr | Kontakt oss for å bestille | ||
| GN2492-45-240-40-XL | Rustfri lineær skinne | 441,00 kr | 551,25 kr | Kontakt oss for å bestille | ||
| GN2492-45-2480-40-XL | Rustfri lineær skinne | 4 550,00 kr | 5 687,50 kr | Kontakt oss for å bestille | ||
| GN2492-45-320-40-XL | Rustfri lineær skinne | 587,00 kr | 733,75 kr | Kontakt oss for å bestille | ||
| GN2492-45-400-40-XL | Rustfri lineær skinne | 734,00 kr | 917,50 kr | Kontakt oss for å bestille | ||
| GN2492-45-480-40-XL | Rustfri lineær skinne | 881,00 kr | 1 101,25 kr | Kontakt oss for å bestille | ||
| GN2492-45-560-40-XL | Rustfri lineær skinne | 1 028,00 kr | 1 285,00 kr | Kontakt oss for å bestille | ||
| GN2492-45-640-40-XL | Rustfri lineær skinne | 1 174,00 kr | 1 467,50 kr | Kontakt oss for å bestille | ||
| GN2492-45-720-40-XL | Rustfri lineær skinne | 1 321,00 kr | 1 651,25 kr | Kontakt oss for å bestille | ||
| GN2492-45-800-40-XL | Rustfri lineær skinne | 1 468,00 kr | 1 835,00 kr | Kontakt oss for å bestille | ||
| GN2492-45-880-40-XL | Rustfri lineær skinne | 1 615,00 kr | 2 018,75 kr | Kontakt oss for å bestille | ||
| GN2492-45-960-40-XL | Rustfri lineær skinne | 1 761,00 kr | 2 201,25 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
