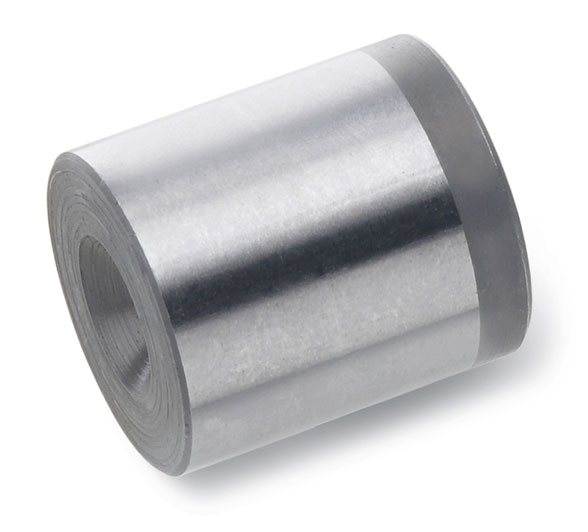

Posisjoneringsbøsning GN249.1 for fjærbelastet trykkskrue
Posisjoneringsbøsning i slepet, herdet stål for fjærbelastet trykkskrue.
Bestillings eksempel: GN249.1-20-8,5
Relaterte produkter
CAD-filer

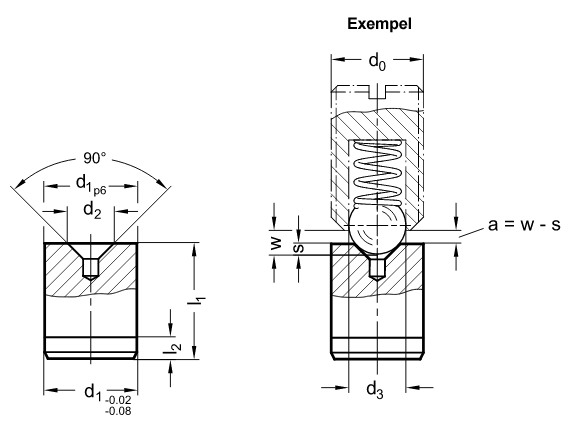

| d1 p6 | d2 | d3 (kulans diameter) | l1 ±0,05 | l2 | s ≈ (för d0) | ||||||
| GN 615 | GN 615.8 | GN 614 | GN 614.3 | GN 614.8 | GN 615.1 | GN 616 | |||||
| GN 615.2 | GN 614.2 | GN 615.4 | GN 616.1 | ||||||||
| GN 615.3 | GN 614.5 | ||||||||||
| GN 615.5 | |||||||||||
| GN 815 | |||||||||||
| GN 815.1 | |||||||||||
| 4 | 1,8 | - | 5 | 1,5 | M 4 = 0.4 | M 6 = 0.4 | Ø 3 = 0.4 | Ø 3.5 = 0.4 | Ø 5 = 0.4 | M 5 = 0.4 | M 5 = 0.4 |
| 6 | 2,5 | - | 8 | 1,5 | M 5 = 0.7 / M 6 = 0.5 | M 8 = 0.5 | Ø 4 = 0.7 / Ø 5 = 0.4 | Ø 4=0.7 / Ø 5 = 0.5 | Ø 6 = 0.5 | M 6 = 0.8 / M 8 = 0.5 | M 6 = 0.8 / M 8 = 0.5 |
| 8 | 3,5 | - | 10 | 2 | M 8 = 0.8 | M 10 = 0.8 | Ø 6 = 0.7 | Ø 6 = 0.8 | Ø 8 = 1.5 | M 10 = 0.8 | M 10 = 1 |
| 10 | 4,5 | - | 12 | 2 | M 10 = 1 | M 12 = 0.9 | Ø 8 = 0.9 | Ø 8 = 1 | Ø 10 = 0.9 | M 12 = 1 | M 12 = 1 |
| 12 | 6 | - | 14 | 2,5 | M 12 = 1.4 | M 16 = 1.2 | Ø 10 = 1.4 | Ø 10 = 1.4 | Ø 12 = 1.2 | M 16 = 1.2 | M 16 = 1.5 |
| 16 | 7,5 | - | 18 | 2,5 | M 16 = 1.7 | - | Ø 12 = 1.7 | Ø 12 = 1.7 | - | M 20 = 1.7 | M 20 = 1.7 |
| 20 | 8,5 | - | 22 | 3 | M 20 = 1.8 | - | - | - | - | M 24 = 1.6 | - |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN249.1-10-4,5 | Bøssing til kuletrykkskrue | 71,90 kr | 89,88 kr | Kontakt oss for å bestille | ||
| GN249.1-12-6 | Bøssing til kuletrykkskrue | 90,60 kr | 113,25 kr | Kontakt oss for å bestille | ||
| GN249.1-16-7,5 | Bøssing til kuletrykkskrue | 106,50 kr | 133,13 kr | Kontakt oss for å bestille | ||
| GN249.1-20-8,5 | Bøssing til kuletrykkskrue | 146,50 kr | 183,13 kr | Kontakt oss for å bestille | ||
| GN249.1-4-1,8 | Bøssing til kuletrykkskrue | 70,30 kr | 87,88 kr | Kontakt oss for å bestille | ||
| GN249.1-6-2,5 | Bøssing til kuletrykkskrue | 66,50 kr | 83,13 kr | Kontakt oss for å bestille | ||
| GN249.1-8-3,5 | Bøssing til kuletrykkskrue | 70,60 kr | 88,25 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
