Klemnav av rustfritt stål

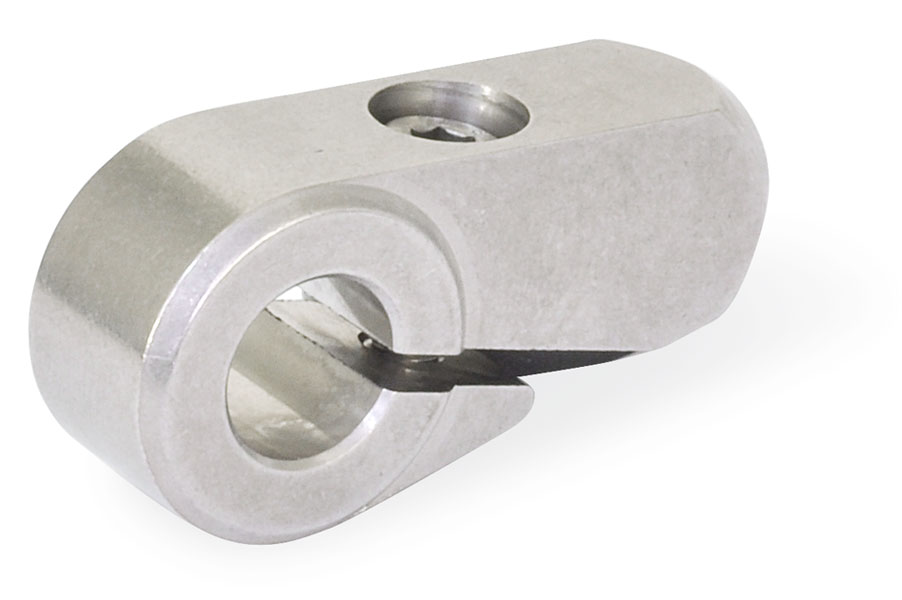

Klemnav GN150.5 av rustfritt stål

Klemnav av rustfritt sinterstål (AISI 316 LHC) beregnet for enkel festing av en spak på en aksel (se tegning nedenfor).
Brukes med fordel i kombinasjon med et spakhåndtak.
Akslens toleranse bør være innenfor h11. Unbrakoskrue DIN912 av rustfritt stål (AISI 304).

Bestillingseksempel: GN150.5-28-B12

Relaterte produkter

GN150
GN310 AN
GN310 EN
GN310 DN

CAD-filer

Klämnav i rostfritt stål
d1d2b1 ±0,2b2d3d4lt min.
24B 10B 1215,513M 8103611
28B 12B 1417,515M 10124114
32B 14B 1619,517M 12144516
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.Kvantumsrabatt
-10%-20%
GN150.5-24-B10Klemnav, rustfri343,00 kr428,75 kr10 st50 stKontakt oss for å bestille
GN150.5-24-B12Klemnav, rustfri343,00 kr428,75 kr10 st50 stKontakt oss for å bestille
GN150.5-28-B12Klemnav, rustfri406,00 kr507,50 kr10 st50 stKontakt oss for å bestille
GN150.5-28-B14Klemnav, rustfri406,00 kr507,50 kr10 st50 stKontakt oss for å bestille
GN150.5-32-B14Klemnav, rustfri516,00 kr645,00 kr10 st50 stKontakt oss for å bestille
GN150.5-32-B16Klemnav, rustfri516,00 kr645,00 kr10 st50 stKontakt oss for å bestille

Rull sideveis for flere kolonner
