Vibrasjonsdempende fot av galvanisert stål, med festehull

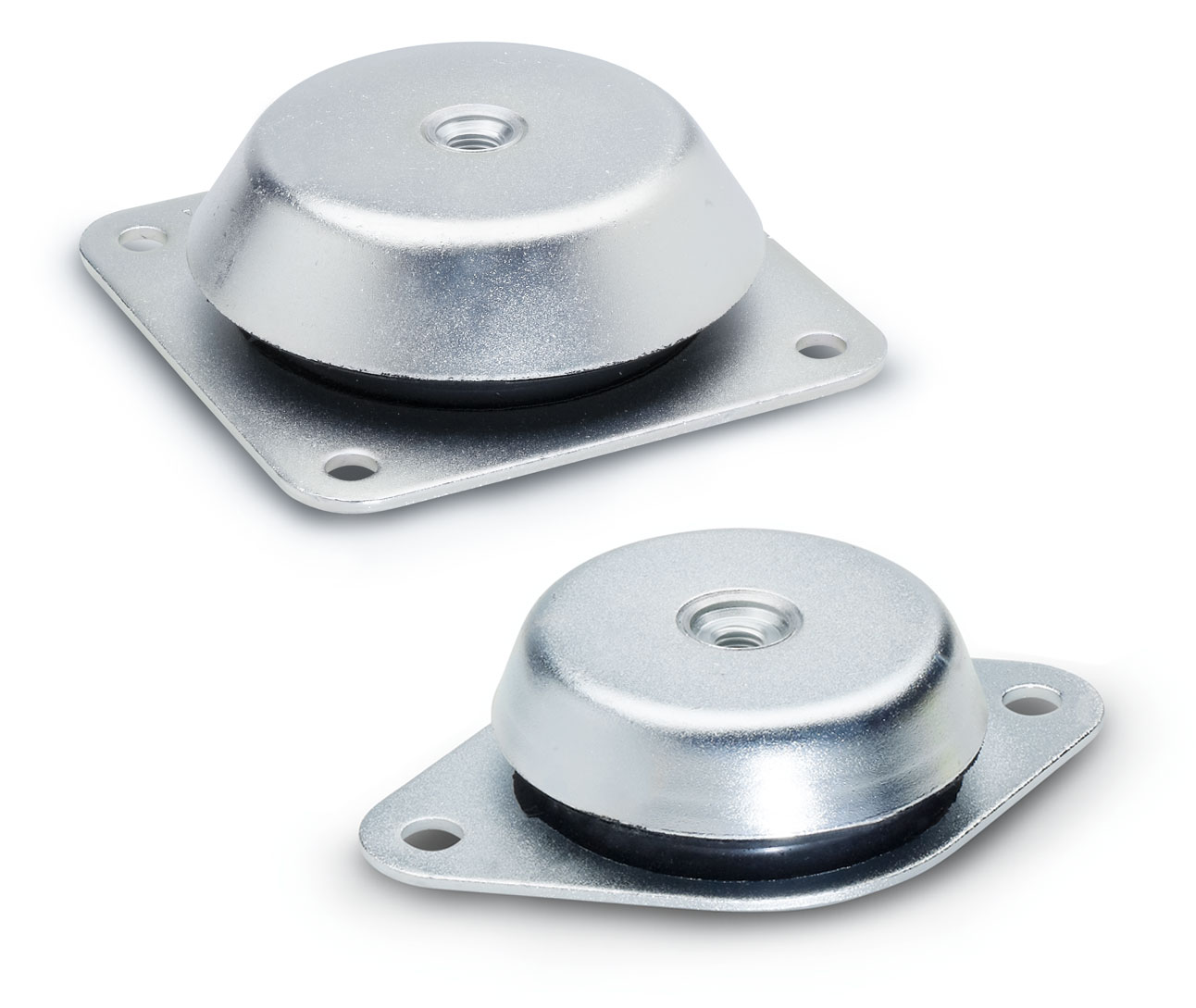

Vibrasjonsdempende fot GN148 av galvanisert stål

Vibrasjonsdempende fot av naturgummi og galvanisert stål. Gummiens hardhet: shore 57.
Maks arbeidstemperatur: 80°C.

Form A med to festehull. Form B med fire festehull.

1: uten låsing.
2: med låsing som forhindrer at øvre del løsner ved ekstreme belastninger.

Bestillingseksempel: GN148-113-M16-A-1-57

Relaterte produkter

GN148.2

CAD-filer

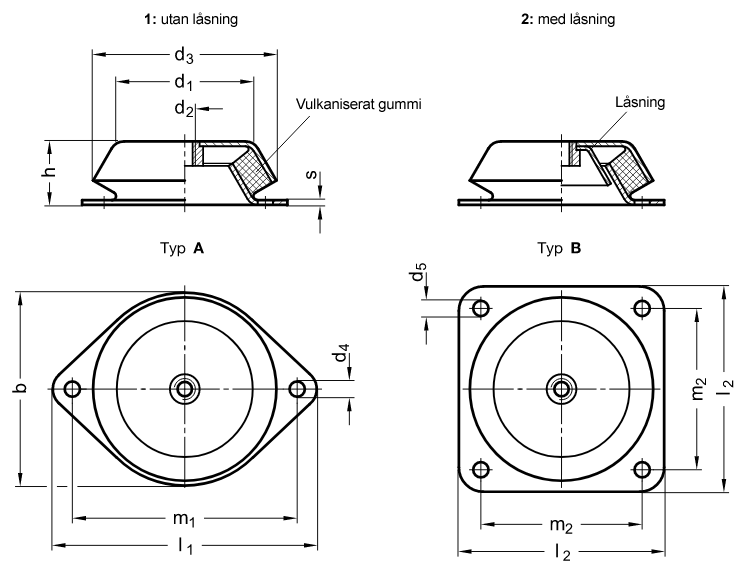

Vibrationsdämpare - ritning
d1d2d3d4d5hsbl1l2m1m2
Typ ATyp BTyp ATyp ATyp BTyp ATyp B
60M 10789-30278128-110-
90M 1210613-393110170-140-
113M 1615012,512,5524150216168184132
126M 20177-13634--184-150
d1Hårdhet (Shore)Max. statisk belastn. F1 (N) *Styvhet R1 (N/mm)Max. kompression s1Max. statisk belastn. F2 (N) *Styvhet R2 (N/mm)Max. kompression s2
604311003403.223007703
605717505503.2340011303
606828009303400011303
904315004303.530007504
905728008003.5500013303.75
9068450012903.5700018703.75
11343350010003.5450012903.5
11357650018603.5750021403.5
113681000028603.51100031403.5
12643750021403.5900025703.5
126571250035703.51500042903.5
126681900053403.52250064303.5
* Ej bindande värden
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN148-60-M10-A-1-57Fot, vibrasjonsdempende, FZB440,00 kr550,00 krKontakt oss for å bestille
GN148-90-M12-A-1-57Fot, vibrasjonsdempende, FZB551,00 kr688,75 krKontakt oss for å bestille
GN148-113-M16-A-1-57Fot, vibrasjonsdempende, FZB905,00 kr1 131,25 krKontakt oss for å bestille
GN148-113-M16-B-1-57Fot, vibrasjonsdempende, FZB907,00 kr1 133,75 krKontakt oss for å bestille
GN148-126-M20-B-1-57Fot, vibrasjonsdempende, FZB1 149,00 kr1 436,25 krKontakt oss for å bestille
GN148-113-M16-A-1-43Fot, vibrasjonsdempende, FZB905,00 kr1 131,25 krKontakt oss for å bestille
GN148-113-M16-A-1-68Fot, vibrasjonsdempende, FZB909,00 kr1 136,25 krKontakt oss for å bestille
GN148-113-M16-A-2-43Fot, vibrasjonsdempende, FZB1 043,00 kr1 303,75 krKontakt oss for å bestille
GN148-113-M16-A-2-57Fot, vibrasjonsdempende, FZB983,00 kr1 228,75 krKontakt oss for å bestille
GN148-113-M16-A-2-68Fot, vibrasjonsdempende, FZB1 001,00 kr1 251,25 krKontakt oss for å bestille
GN148-113-M16-B-1-43Fot, vibrasjonsdempende, FZB907,00 kr1 133,75 krKontakt oss for å bestille
GN148-113-M16-B-1-68Fot, vibrasjonsdempende, FZB907,00 kr1 133,75 krKontakt oss for å bestille
GN148-113-M16-B-2-43Fot, vibrasjonsdempende, FZB976,00 kr1 220,00 krKontakt oss for å bestille
GN148-113-M16-B-2-57Fot, vibrasjonsdempende, FZB1 031,00 kr1 288,75 krKontakt oss for å bestille
GN148-113-M16-B-2-68Fot, vibrasjonsdempende, FZB1 031,00 kr1 288,75 krKontakt oss for å bestille
GN148-126-M20-B-1-43Fot, vibrasjonsdempende, FZB1 177,00 kr1 471,25 krKontakt oss for å bestille
GN148-126-M20-B-1-68Fot, vibrasjonsdempende, FZB1 177,00 kr1 471,25 krKontakt oss for å bestille
GN148-126-M20-B-2-43Fot, vibrasjonsdempende, FZB1 216,00 kr1 520,00 krKontakt oss for å bestille
GN148-126-M20-B-2-57Fot, vibrasjonsdempende, FZB1 216,00 kr1 520,00 krKontakt oss for å bestille
GN148-126-M20-B-2-68Fot, vibrasjonsdempende, FZB1 216,00 kr1 520,00 krKontakt oss for å bestille
GN148-60-M10-A-1-43Fot, vibrasjonsdempende, FZB436,00 kr545,00 krKontakt oss for å bestille
GN148-60-M10-A-1-68Fot, vibrasjonsdempende, FZB436,00 kr545,00 krKontakt oss for å bestille
GN148-60-M10-A-2-43Fot, vibrasjonsdempende, FZB452,00 kr565,00 krKontakt oss for å bestille
GN148-60-M10-A-2-57Fot, vibrasjonsdempende, FZB452,00 kr565,00 krKontakt oss for å bestille
GN148-60-M10-A-2-68Fot, vibrasjonsdempende, FZB452,00 kr565,00 krKontakt oss for å bestille
GN148-90-M12-A-1-43Fot, vibrasjonsdempende, FZB576,00 kr720,00 krKontakt oss for å bestille
GN148-90-M12-A-1-68Fot, vibrasjonsdempende, FZB576,00 kr720,00 krKontakt oss for å bestille
GN148-90-M12-A-2-43Fot, vibrasjonsdempende, FZB610,00 kr762,50 krKontakt oss for å bestille
GN148-90-M12-A-2-57Fot, vibrasjonsdempende, FZB610,00 kr762,50 krKontakt oss for å bestille
GN148-90-M12-A-2-68Fot, vibrasjonsdempende, FZB610,00 kr762,50 krKontakt oss for å bestille

Rull sideveis for flere kolonner
