Teleskopskinne GN1440 i fire forskjellige utførelser, opptil 3250N, forlengelse ≈100 %

Teleskopskinne av galvanisert stål, opptil 3250N belastning. Rullelager av herdet stål. Forlengelse ≈100 % av den nominelle lengden l1 (se tegning). Arbeidstemperatur: –20 til +100 °C. Patentert plastglidelager gir ekstremt jevn glidefunksjon.

Teleskopskinnen installeres parvis. Teleskopskinner av ulike typer, for eksempel med og uten låsing, kan kombineres fritt. Det er grunnen til at GN1440 leveres enkeltvis, og ikke i par. Takket være den symmetriske designen kan alle typer installeres på enten høyre eller venstre side.

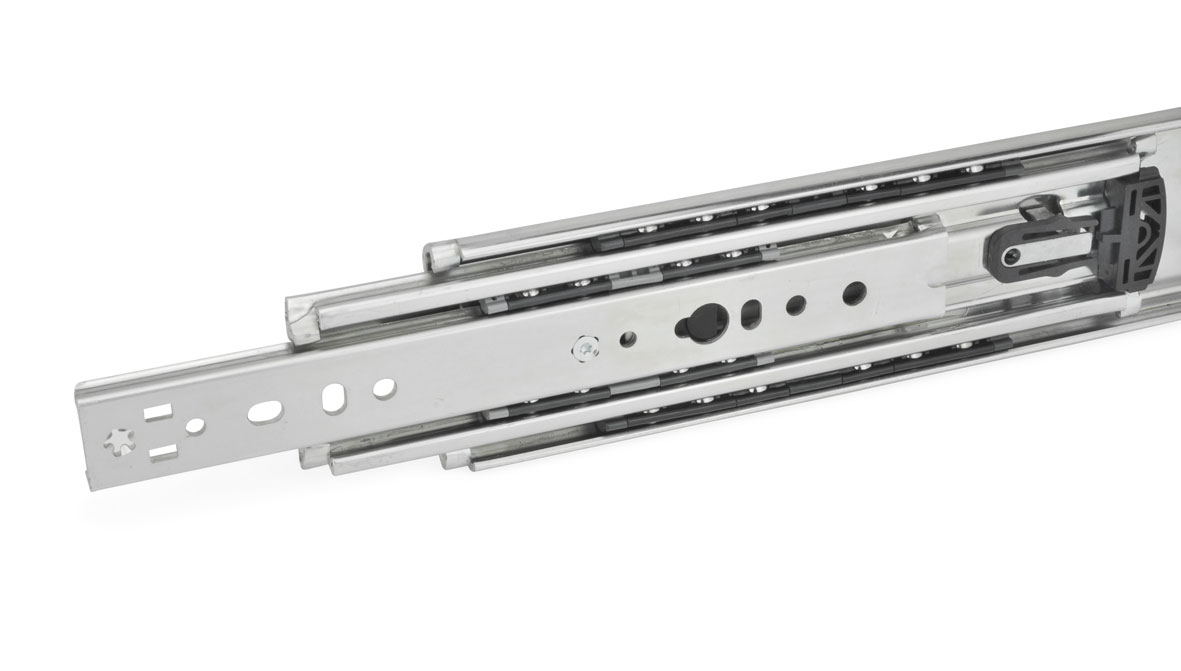

Type B med gummistopper: Gummistopperen av type B demper støtene fra skyvemekanismen i respektive endeposisjoner, noe som minimerer støy og øker levetiden. Hvis det oppstår større statiske eller dynamiske belastninger i forlengelsesretningen, bør de absorberes av eksterne stoppelementer.

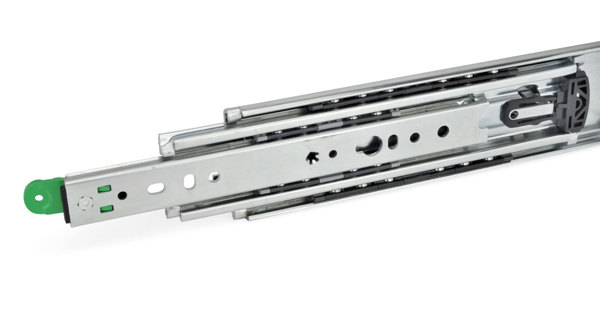

Type M med gummistopper og låsing i bakre posisjon: Type M brukes i oppgaver der skyvemekanismen må låses i bakre endeposisjon. Denne funksjonen forhindrer at skyvemekanismen forlenges utilsiktet, for eksempel på grunn av skrå posisjon. Hvis det oppstår større belastninger i forlengelsesretningen i låst posisjon, bør de absorberes av eksterne låseelementer. Låsemekanismen låser seg automatisk i en fjærbelastet åpning i den ytre skinnen i lukket posisjon. Ved å trykke på frigjøringshåndtaket frigjøres den indre og midtre skinnen for forlengelse. Når skyvemekanismen går tilbake til bakre stopposisjon, låser mekanismen seg automatisk i åpningen i den ytre skinnen ved å bevege seg over en rampe.

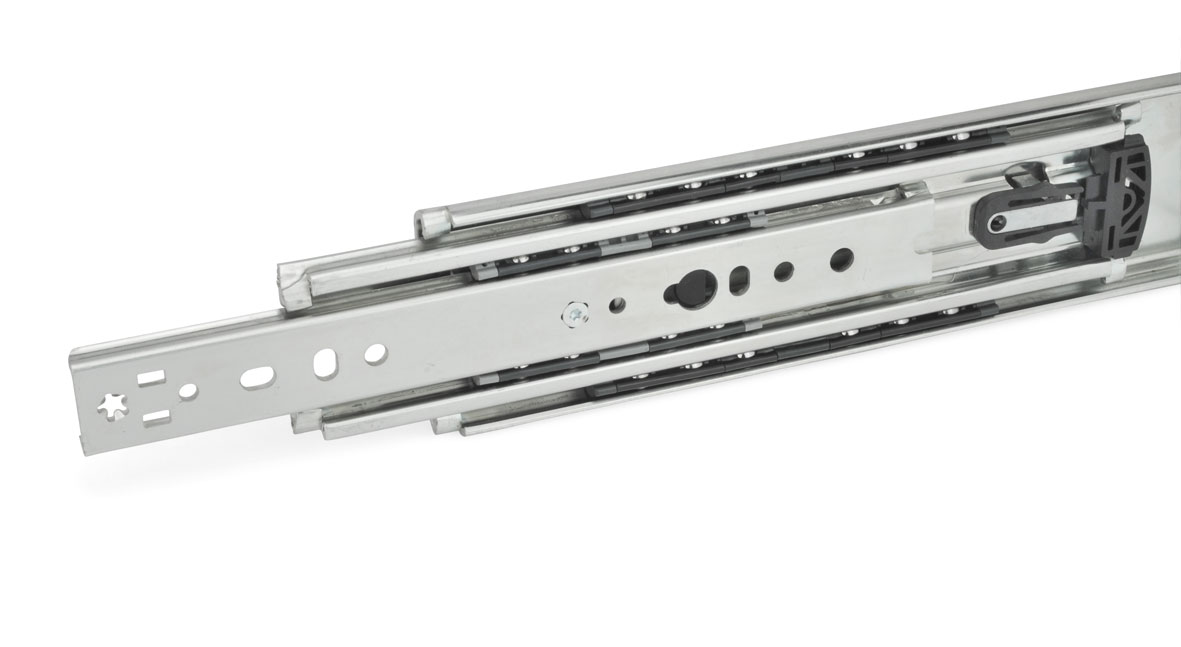

Type K med gummistopper og låsing i fremre posisjon: Type K brukes når forlengelsen må forbli i fremre stopposisjon i en bestemt tid. Denne funksjonen muliggjør vedlikeholdsarbeid når forlengelsen er trukket ut, for eksempel. Hvis det oppstår større belastninger i låst posisjon, bør de absorberes av eksterne låseelementer. For at funksjonen skal aktiveres, må skyvemekanismen være trekt helt ut fremover, der den automatisk låser seg på plass ved hjelp av en forspent låsearm. Ved å trykke på spaken frigjøres skyvemekanismen og tillater at den dras tilbake igjen.

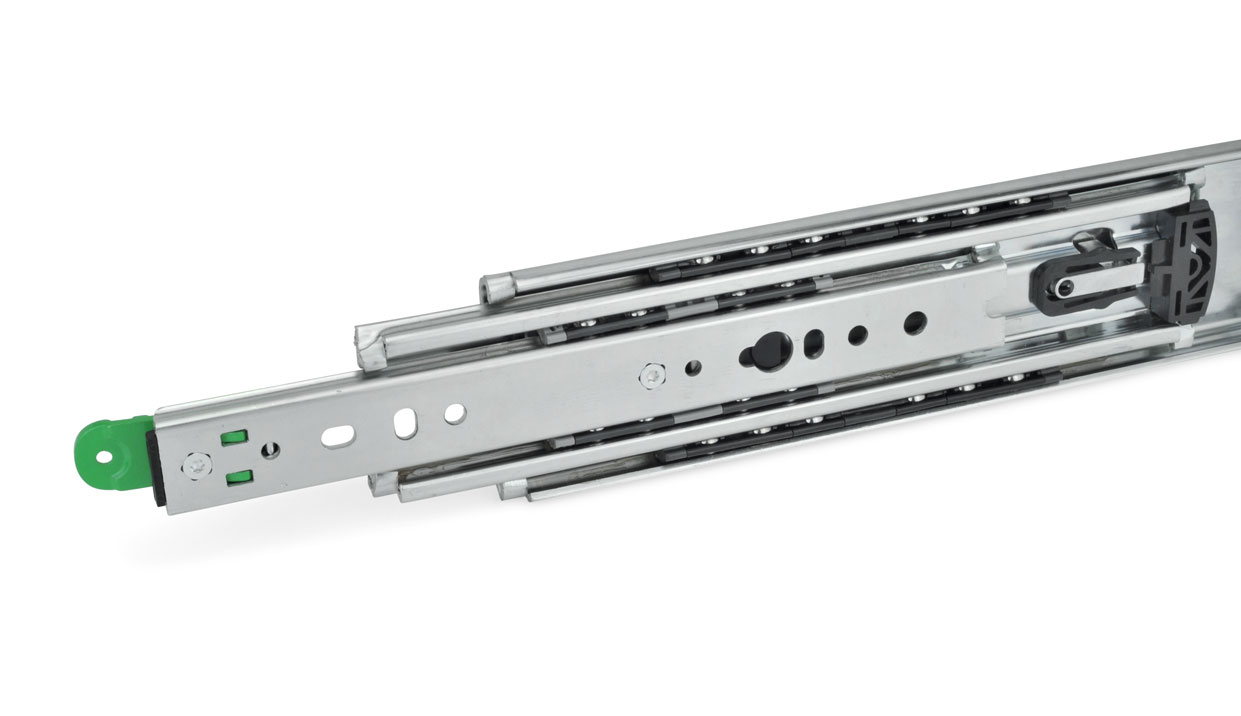

Type Q med gummistopper og låsing i bakre-fremre posisjon: Type Q kombinerer egenskapene til typene M og K. Den indre og midterste skinnen låser seg i den respektive endeposisjonen. I motsetning til frislipp av type K aktiveres type Q gjennom en intern stang ved hjelp av en praktisk «fjernkontroll». Den grønne aktiveringspaven trykkes ut, låsearmen aktiveres og skyvemekanismen frigjøres for å dras tilbake.

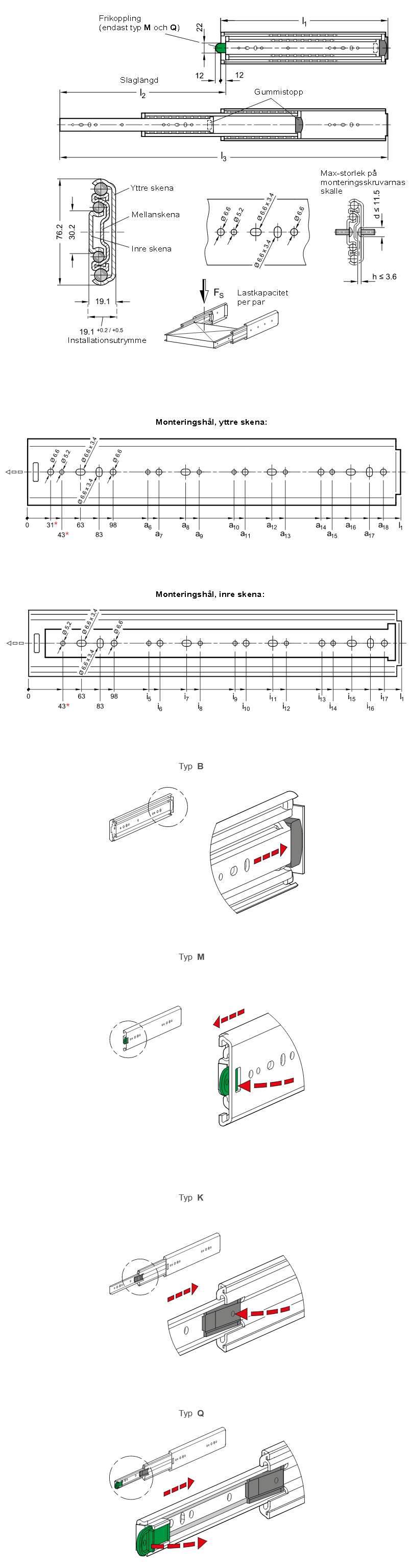

Alle monteringshull er lett tilgjengelige via hjelpehull. Bare monteringshullene vises på tegningen, men det kan finnes andre hull relatert til produksjonen.

Bestillingseksempel: GN1440-1000-M-1-ZB
