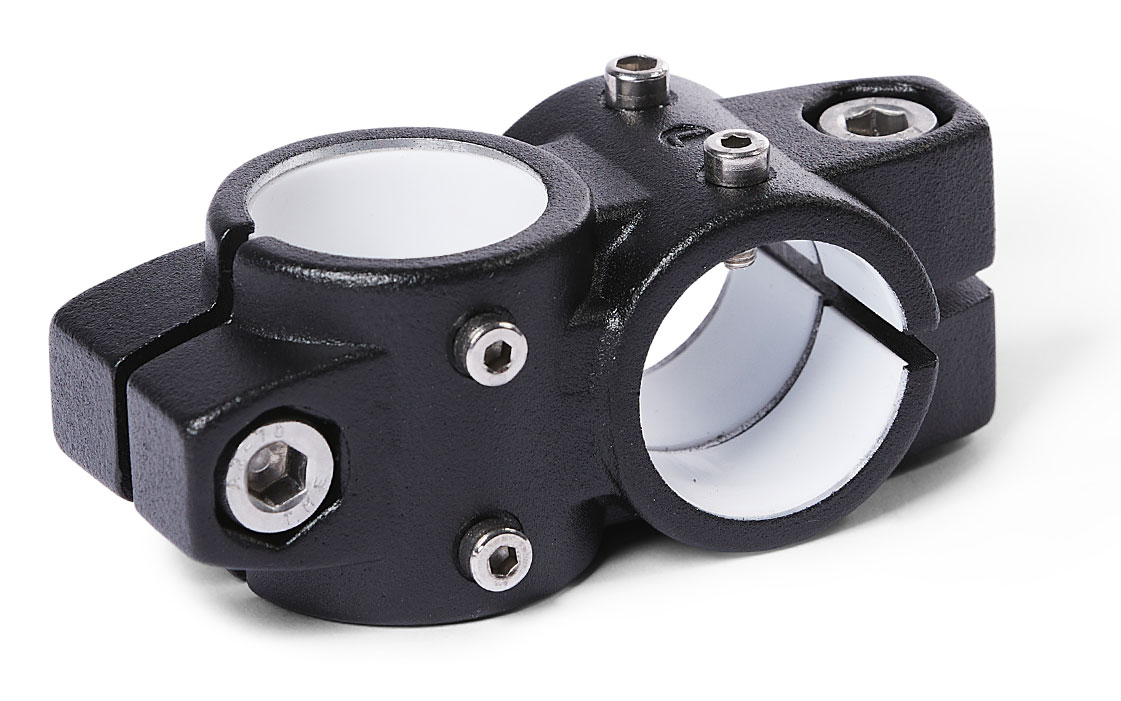

Krysskobling av aluminium til lineær enhet, med eller uten glidelager – foto

Krysskobling GN132.2 av aluminium til lineær enhet, med eller uten glidelager

Krysskobling av aluminium til lineær enhet, med eller uten glidelager av plast (PTFE) på begge sider.

Type B uten glidelager. Type G med glidelager.

Bestillingseksempel: GN132.2-G40-G40-56-2-S

Relaterte produkter

GN911
GN132.1
GN132.25

CAD-filer

Korskoppling i aluminium till linjärenhet, med eller utan glidlager - ritning
d1 / d2kd3l1l2mInsexskruvl3 (passande låsspak GN911)
3040M 4974033M8X2563 / 78
3056M 41255645M10X35-
4056M 51255645M10X3578 / 92
4065M 51436553M10X50-
5065M 61436553M10X5078 / 92
6080M 81698065M10X5078 / 92
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN132.2-B30-B30-40-2-SKrysskobling til lineær enhet681,00 kr851,25 krKontakt oss for å bestille
GN132.2-B30-B30-56-2-SKrysskobling til lineær enhet855,00 kr1 068,75 krKontakt oss for å bestille
GN132.2-B40-B40-56-2-SKrysskobling til lineær enhet921,00 kr1 151,25 krKontakt oss for å bestille
GN132.2-B40-B40-65-2-SKrysskobling til lineær enhet898,00 kr1 122,50 krKontakt oss for å bestille
GN132.2-B50-B50-65-2-SKrysskobling til lineær enhet1 065,00 kr1 331,25 krKontakt oss for å bestille
GN132.2-B60-B60-80-2-SKrysskobling til lineær enhet1 261,00 kr1 576,25 krKontakt oss for å bestille
GN132.2-G30-G30-40-2-SKrysskobling til lineær enhet, med glidelager1 514,00 kr1 892,50 krKontakt oss for å bestille
GN132.2-G30-G30-56-2-SKrysskobling til lineær enhet, med glidelager1 709,00 kr2 136,25 krKontakt oss for å bestille
GN132.2-G40-G40-56-2-SKrysskobling til lineær enhet, med glidelager2 160,00 kr2 700,00 krKontakt oss for å bestille
GN132.2-G40-G40-65-2-SKrysskobling til lineær enhet, med glidelager2 150,00 kr2 687,50 krKontakt oss for å bestille
GN132.2-G50-G50-65-2-SKrysskobling til lineær enhet, med glidelager2 349,00 kr2 936,25 krKontakt oss for å bestille
GN132.2-G60-G60-80-2-SKrysskobling til lineær enhet, med glidelager3 162,00 kr3 952,50 krKontakt oss for å bestille

Rull sideveis for flere kolonner
